[推荐]：再谈AutoCAD输出图像文件方法

nxw

一种方法是：用AutoCAD的“export“命令可直接将被选图形输出为bmp格式的图像文件，同时可在图像处理软件（如PhotoShop）中将图像的分辨率提高。这是以一种输出图片的方法，但是用于印刷或打印大图就比较麻烦了。

　　在这里介绍一种更好的输出图像的方法，可以根据需要来设置分辨率的大小。这种方法主要是利用AutoCAD中的打印输出输出为Eps图像文件，再用其它软件（如Photoshop）进行处理，最后打印大图或者用于印刷。这在建筑、房地产、广告设计等领域运用得比较多。接下来我们以一建筑图为例来介绍具体的操作过程：

　　1、首先在AutoCAD中添加一个虚拟的打印机。

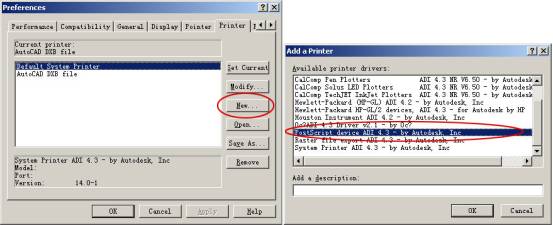

　　既然是虚拟那就不需要真实的打印机及其驱动程序了。用鼠标左键单击（下简称"单击"）下拉菜单Tools→Preferences，弹出设置对话框，单击"Printer"选项卡，这是出现打印机的设置对话框；单击右侧的"New"按钮以新增一个打印机，弹出增加打印机对话框，拖动右侧的滑块，找到图1-1右所示的打印机，单击"Ok"按钮，然后根据提示来进行设置。一般情况下按缺省的设置即可，但如果想输出彩色的图像则在"Do you want color output? "设置"Y"即需要进行彩色输出。

　　最后回到打印机的设置对话框，这是可以看到多了一个"300dpi"的打印机，这就是新增加的虚拟打印机，选择它，单击右侧的"Set Current"按钮将其设置为默认的打印机。

图1-1

　　2、对图形进行打印输出。

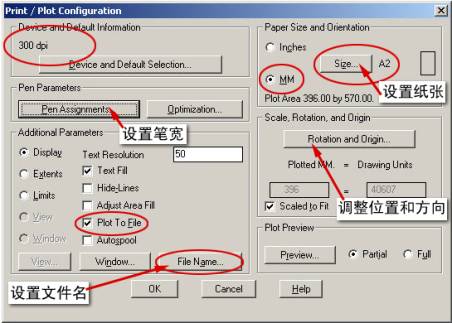

　　单击下拉菜单File→Print或者主工具条上的打印机按钮，弹出打印设置对话框（图1-2）。

图1-2

　　这时可以看到打印机就是默认的"300dpi"。设置纸张的大小，首先将单位改为"mm"，然后单击"Size"按钮，选择纸张，这里主要是根据用途来进行设置，比如用于打印A2（594mmх420mm）的图则选择A2的纸，用于印刷A4（297mmх210mm）的图则需选择A1的纸，因为印刷的分辨率为300dpi，是打印分辨率（72dpi）的4倍左右。在本例中选择A2的纸。

　　接下来设置"Pen Parameters"项，主要是设置笔宽，在建筑图中，墙体、剖面线和轮廓线都是用粗线表示，其它则用细线表示，而这一些都是通过颜色来控制的，在这里将黄色的线（墙线）设为0.5mm，而其它线则设为0.15mm。

　　复选"Additional Parameters"栏中"Plot To File"项，即输出为文件，然后通过单击"File Name"按钮设置文件路径和文件名。最后用"Window…"按钮来设置打印的区域，通过"Scale、Rotation、andOrigin"栏进行调整，单击"Ok"按钮进行打印。

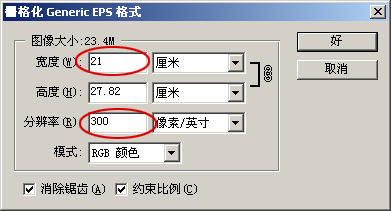

3、在Photoshop中打开刚刚输出的文件，它的后缀为"Eps"，这时弹出一个"栅格化Generic EPS格式"的设置对话框（图1-3），可以设置高度、宽度及分辨率等等。

图1-3

　　比如我们来设置一个用于印刷的A4幅面的参数：宽度为21cm，保持比例不变，高度随着宽度的改变而变化，将分辨率设置为300像素/英寸，其它则按缺省的参数。然后单击"好"按钮即可。

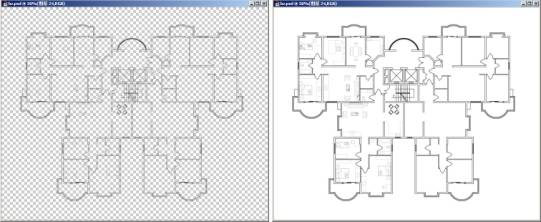

　　4、这时在Photoshop中可以看到图像是一个透明背景（图1-4左），给其增加一个图层，并填充为白色，移动到线条层的下面，这时可以看到一个很好的完整图像了（图1-4右）。

图1-4

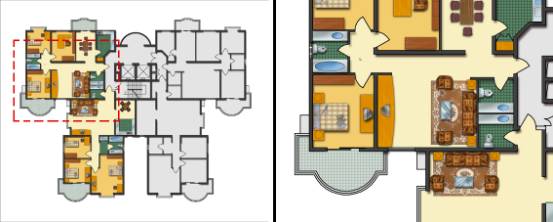

　　当然你还可以进行其它的操作，比如设置阴影、填充材质、颜色等等，就可绘制二维彩色平面图（图1-5），左图是一幅完整的图，而右图则是将其局部放大的图，放大后图像依然很清晰。

图1-5

yangzhith

请问：怎么能输出比例图那？

hphp

比例由输出要求按像素计算

cooldream

1.方法一：直接COPY到PS中
2.方法二：如上诉，但是在PLOTER目录下第一个ADD PLOTER PRINT
选择POSTSCRIPT 打印，可以任意调集象数。推荐用~
3.方法三.PUBLISHTOWEB。JPG选项也可以用，但图象往往会很大~

cy04gjl

在CAD2002中怎么就不行？

vacancy

2002 可以的，你试试

luminace

为什么觉得2000以后的版本打印这么不好设置，14其实比较不错

liqin

2000以后的版本打印笔宽不知如何设置

cqiweicumt

那么CAD 2006的可以嘛？

xuxu5488

看看，学习
