[讨论]：一个极难的二维图

色色的笑 · 发表于 2006-3-21 16:46:56

您需要登录才可以下载或查看，没有账号？立即注册

×

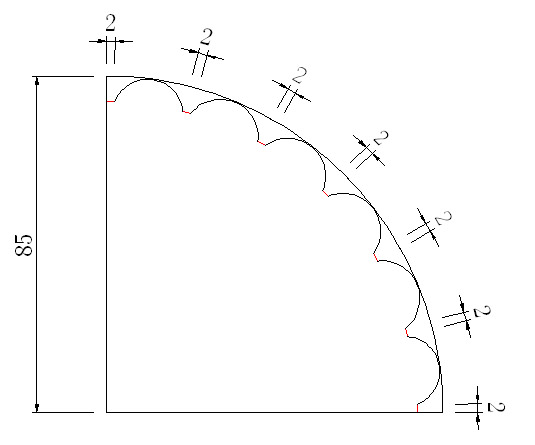

请教高手这个二维图形如果画法！！！

六个小圆中间有一条单位为2的直线。最边上也有一条单位为2的真线，也就是六个小圆加上七条单位为2的真线组成一个直角。


yyuncxy · 发表于 2006-3-21 16:48:20

看不到图片呀~

chenwbs · 发表于 2006-3-21 20:06:36

有那么夸张吗？

hgosi · 发表于 2006-3-21 21:25:46

如果内部是6个圆相切的话，图应该是这样的吧。

hgosi · 发表于 2006-3-21 21:30:54

图片怎么不能显示出来？

其实这个图不是难，只是把这个角分成6份(方法有多种，陈列、定数等分等)，剩下的就好办了。再发一次图片

大江东去 · 发表于 2006-3-22 09:19:54

分成六份不行，因为边上不是1个单位。

wxh-1963 · 发表于 2006-3-22 22:05:36

这图上下不很规则，需要费点心计，现在还没有相好，待作出后再发贴。

winarwiner · 发表于 2006-3-23 09:29:37

先算出2的弧度是多少，然后除开一个2的弧度在6等分

zwhisper · 发表于 2006-3-23 10:49:20

8楼楼主说：
先算出2的弧度是多少，然后除开一个2的弧度在6等分

这是很麻烦的事

luseyezi · 发表于 2006-3-24 12:43:53

不知我画得对不对?

albatross · 发表于 2006-3-24 12:58:48

象这种图属于纯粹的几何问题，不属于CAD技巧问题

zj104908085 · 发表于 2006-3-24 16:21:02

10楼画得不对啊,六个相等所以很难画出来啊

tqr · 发表于 2006-3-24 21:14:52

这题好象缺条件。

luseyezi · 发表于 2006-3-24 21:29:16

最初由 zj104908085 发布
[B]10楼画得不对啊,六个相等所以很难画出来啊 [/B]

你没看清楚,六个圆有三种尺寸.

coyo · 发表于 2006-3-25 12:30:10

线段2应有定位尺寸,否则会有很多答案,随着线段位置的变化,圆的直径也在边,都是变量,就无法准确计算了,所以判断为却条件.
