CAD动态块门的制作问题

shuiyao009

最近在学习cad中动态块的制作，做门的动态块时，拉伸、可见性、缩放动作都没有问题，只是在加入翻转动作后就出错了，未翻转的门宽度拉伸时正常，在水平或是垂直翻转后，拉伸门的宽度就会出错，和CAD中自带的动态门对比也没有找出原因，求教制作时是哪儿的操作有问题呢？

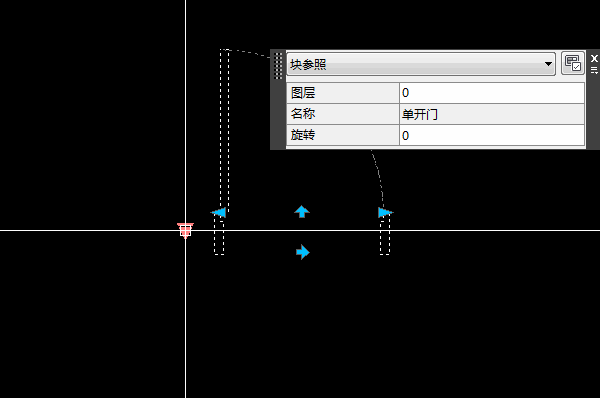

下面是我制作完成的动态块操作图片以及附件，请教论坛里大师哪位能解决一下！！！


附件：

请点击此处下载

查看状态：需购买或无权限

您的用户组是：游客

文件名称:门动态块.rar
下载次数:82  文件大小:20.92 KB
下载权限: 不限 以上  [免费赚D豆]

st788796

翻转时也要把参数选上才可以吧

shuiyao009

st788796 发表于 2013-10-31 19:38
翻转时也要把参数选上才可以吧

是啊，翻转要先选择参数，再选对象，对象我框选的所有内容，不知是不是框这步错了！

auva

看了下楼主的动态块与cad自带的门比较，

楼主的缺了基准点参数、及移动的参数(取0.50倍)
翻转后应该就不会有愈拉愈开的情况。

shuiyao009

后来加了基准点，移动那个0.5的值也试过了，是为了确保门拉伸后翻转的中线始终在门中央，和门在翻转后出错没有必然联系，仍然无解中！

st788796

shuiyao009 发表于 2013-11-1 14:25
后来加了基准点，移动那个0.5的值也试过了，是为了确保门拉伸后翻转的中线始终在门中央，和门在翻转后出错 ...

不能把基点和参数都包括在内吧，猜想未验证

shuiyao009

以下是更新后的动态块附件，增加了基点，移动参数，对齐点以及可调整的门套厚度，翻转动作多次选不同的对象仍然错误依旧{:soso_e127:}

auva

早上的回复是草率了些:L
找到答案了，在建立翻转参数->选择物件时用框选的会少框到一些隐藏的物件，
可以先用『全选』再过滤掉视窗的物件就明白我的意思了。
只要把隐藏的物件里会出错的动作一并选上，就可以了。
附加的檔案是以你的图块为基础简单建立的动态块，参考看看吧！

hungten@163.com

关注，正好学习这个

shuiyao009

auva 发表于 2013-11-2 00:08
早上的回复是草率了些
找到答案了，在建立翻转参数->选择物件时用框选的会少框到一些隐藏的物件，
可以 ...

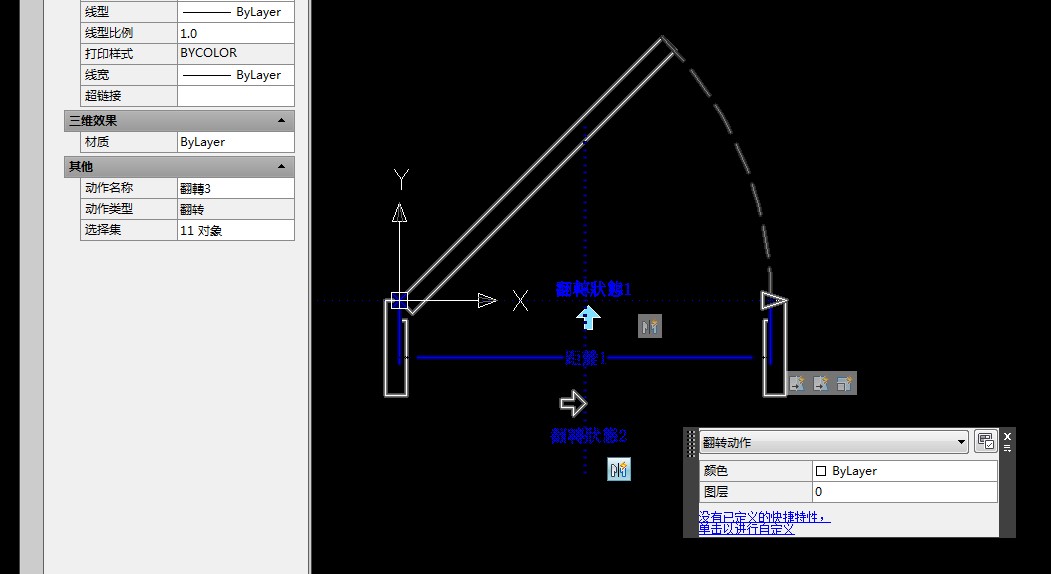

我将你的附件下载看了一下，发现下面这个左右翻转的参数所到的物体（左侧面板中显示）共有11个，我全选时只有9个物体，缺少的两个应该是你指的隐藏物体，可是我没有找到哦{:soso_e127:}，还请再指点一下！

auva

shuiyao009 发表于 2013-11-2 10:07
我将你的附件下载看了一下，发现下面这个左右翻转的参数所到的物体（左侧面板中显示）共有11个，我全选时 ...

我说的全选是Ctrl+A的方式才会选到隐藏物件，
若是用框选的则选不到隐藏物件。

shuiyao009

auva 发表于 2013-11-2 11:54
我说的全选是Ctrl+A的方式才会选到隐藏物件，
若是用框选的则选不到隐藏物件。

可是翻转参数选择物体时只能是框选，不可以用快捷键Ctrl+A，不然会退出框选那一步，郁闷啊，可以加QQ说明一下吗1041129949

shuiyao009

会使用了，框选时可输入命令ALL就全选了，非常感谢auva的帮助！

auva

不好意思没有用QQ
第一步：翻转参数选择物体时，先用框选建立。
第二步：按Ctrl+A，全选物件，按shift再框选刚刚选的物件，这时『性质表』会出现剩几个物件。
第三步：下拉去选择『拉伸物件』(因为拉伸物件会造成错误)，再于视窗空白处点一下(有时没有点下一步会出错)
第四步：翻转参数『修改选集』，这时按『P』，就是把刚刚选的拉伸物件加入，这样就可以了！

shuiyao009

auva 发表于 2013-11-2 13:09
不好意思没有用QQ
第一步：翻转参数选择物体时，先用框选建立。
第二步：按Ctrl+A，全选物件，按shift再 ...

按你说的试了下，已明白怎么做，非常感谢auva的细心帮助！{:soso_e183:}
