4天了..布局与标注..头很大--已解决

sunice24

看了N多遍帖子，不知道是不是我太笨了没法去理解。
操作步骤：
1.设定文字样式：字高0，注释性没有选定。
2.设定标注样式：字高3.5，选定“将标注缩放到布局”，注释性没有选定。
3.模型空间1：1绘图
4.布局空间建立视口，选好比例
5.激活视口并锁定（方便缩放图形），开始标注
到此步，一切正常，字高3.5很好。
出现问题：
解锁视口，假如重新设定比例的话，这时候原来的标注也随着进行缩放，不是3.5了。
我现在唯一能保证3.5的就是不激活视口，直接在布局中标注。但是标注好的尺寸在返回到模型空间时根本不显示。
我想要达到的目的：
1.模型空间多图，布局空间建立N个布局，每个布局对应一张不同比例图（橡胶模具行业）。返回到模型空间时有显示尺寸。

谢谢！{:soso_e183:}

hardthinking

要点1.注释性 要选定
要点2.注释性比例要设定。设定的数值与“要点5”对应
要点3.标注都在模型中进行。
要点4.布局中新建视口
要点5.视口特性中调整“注释比例””标准比例“。注释比例 指 标注文字大小；标准比例 指图形大小。
附件为一个简单的样例。CAD版本2010
未在工程中使用此技术，仅个人理解。有误之处，请各位大侠指导。

sunice24

感谢楼上朋友的应助！
我来说一下我现在的作图方式，应该和你类似。
1.文字样式：字高0，注释性不选定。
2.模型空间绘图
3.绘图完毕，转到布局空间，设定视口，并选择合适的比例（例如1：5）
3.返回模型空间，在标注样式中设定：字高3.5，使用全局比例5，进行标注。
4.如有叙述文字则在多行文字中设定字高（2.5×5=）12.5，进行文字叙述。
5.打印时直接在布局中按1：1打印即可。

我现在想要的是：在模型空间绘制一整套图纸，很多张。它们采用的比例肯定不同，如果就用一种标注样式的话肯定不行，我觉得不可能每一张不同比例的零件图都要设定一种标注样式来分别标注，那还不如单张出图来的快和便利。
我在想如何才能用一种标注样式，通过布局不同的比例来自动缩放标注的大小？而且如果随便更改某一张图的比例的时候标注的大小也会自动变化？

nxpsir

事实上，不用注释性比例的话，方法你自己都说了。还有什么不明白呢？不用注释性比例，就得每个不同的比例用一个标注样式（其实，也就是全局比例不同而已）。
用注释性比例则能很简单地解决类似的问题，一个样式，不同的比例时赋予不同的注释性比例，相当于你的那个按比例放大多少倍，到布局中会按视口比例自动缩小视口比例的倍数。注释性比例又不是什么高难的功能，为什么要拒绝呢？花4天来钻一个牛角尖，这时间早把注释性完全钻研透了。不由得想到老佛斧拒绝火车的历史，呵呵。

sunice24

“不用注释性比例，就得每个不同的比例用一个标注样式（其实，也就是全局比例不同而已）”
大哥，我没有搞错的话，你的意思是我有在模型空间有100张不同比例的图，难道你要我建立100个不同比例的标注样式？？？
不要说建立一个标注样式在里面改全局比例，你一改的话这100张图全都跟着放大或缩小！

nxpsir

sunice24 发表于 2014-1-11 13:53
“不用注释性比例，就得每个不同的比例用一个标注样式（其实，也就是全局比例不同而已）”
大哥，我没有搞 ...

什么高精度设计，要用到100个不同的比例来分别表示。一般情况下，机械设计中用到5个比例的就少见，用到10个的微乎其微了，工程设计的话就更少了，如化工厂的布置设计，一般就2个比例，设备布置图1个，管道布置图1个。有注释性能简单解决问题你不用，又嫌多个标注样式麻烦，那按你的设想应该怎样才简单呢？还有一个不明白的地方，改变标注样式（按我说的也就是修改全局性比例），为何会导致全部放大缩小？
另外与人称兄道弟时，请先看看别人的资料。看你的资料中，没看到你的年龄，但估计没“资格”当你的大哥，呵呵。

sunice24

...我怎么说你才明白我到底想说什么？....
我再说一遍：
我遇到的第一种情形：
设定标注样式中，字高3.5，比例选择注释性
在模型中画大小两个图形，返回布局中设定好视口比例（假如是1：10）
在布局中激活视口，然后进行标注。这时候标注出来的根本就不是3.5的字高，很小的那种。
第二种情形：
设定标注样式中，字高3.5，比例选择缩放到布局
在模型中画大小两个图形，返回布局中设定好视口比例（假如是1：10）
在布局中激活视口，然后进行标注，这时候标注出来的就是3.5的字高
以上两种的疑惑：
以上两种方式在重新返回到模型中，标注任何一个图形的尺寸都是很小的那种；
第二种情形下返回到模型中，事先在激活视口中标注尺寸很好的显示，这就是所谓的“在布局中激活视口实际上就是通过布局窗口进入到模型中”
我从上面两种操作中得到了结论：直接废掉在模型中标注尺寸，只能在布局中激活视口后进行标注，而且标注样式要选定“缩放到布局”
乱了..........:Q:Q:Q

PS：看你的资料我也许得叫你叔叔

sunice24

从CAD2012版本开始我就使用布局出图。
从那时开始到现在我的操作步骤是：
文字样式字高0，标注样式字高3.5，标注比例选择“使用全局比例”
模型1：1绘图
布局设定视口比例（假如1：10），然后将标注比例全局比例设定为10
返回模型标注尺寸
返回布局直接按1：1出图。

最近遇到的困扰就是：
在模型绘制了一张总图和N多个零件图
在布局中设定N多个布局，每个布局开的视口对应一个零件
问题就来了：我设定的全局比例不适合每一张图，因为有的视口是1：10，有的是1：5等等
这样我就没有办法来设定标注的全局比例了
就是这样的一回事。
现在要解决的是：每一张图都会有标注字高3.5的标注，而且我在改变其中某一张图比例的时候会自动更正并保持3.5的字高

nxpsir

sunice24 发表于 2014-1-11 15:47
...我怎么说你才明白我到底想说什么？....
我再说一遍：
我遇到的第一种情形：

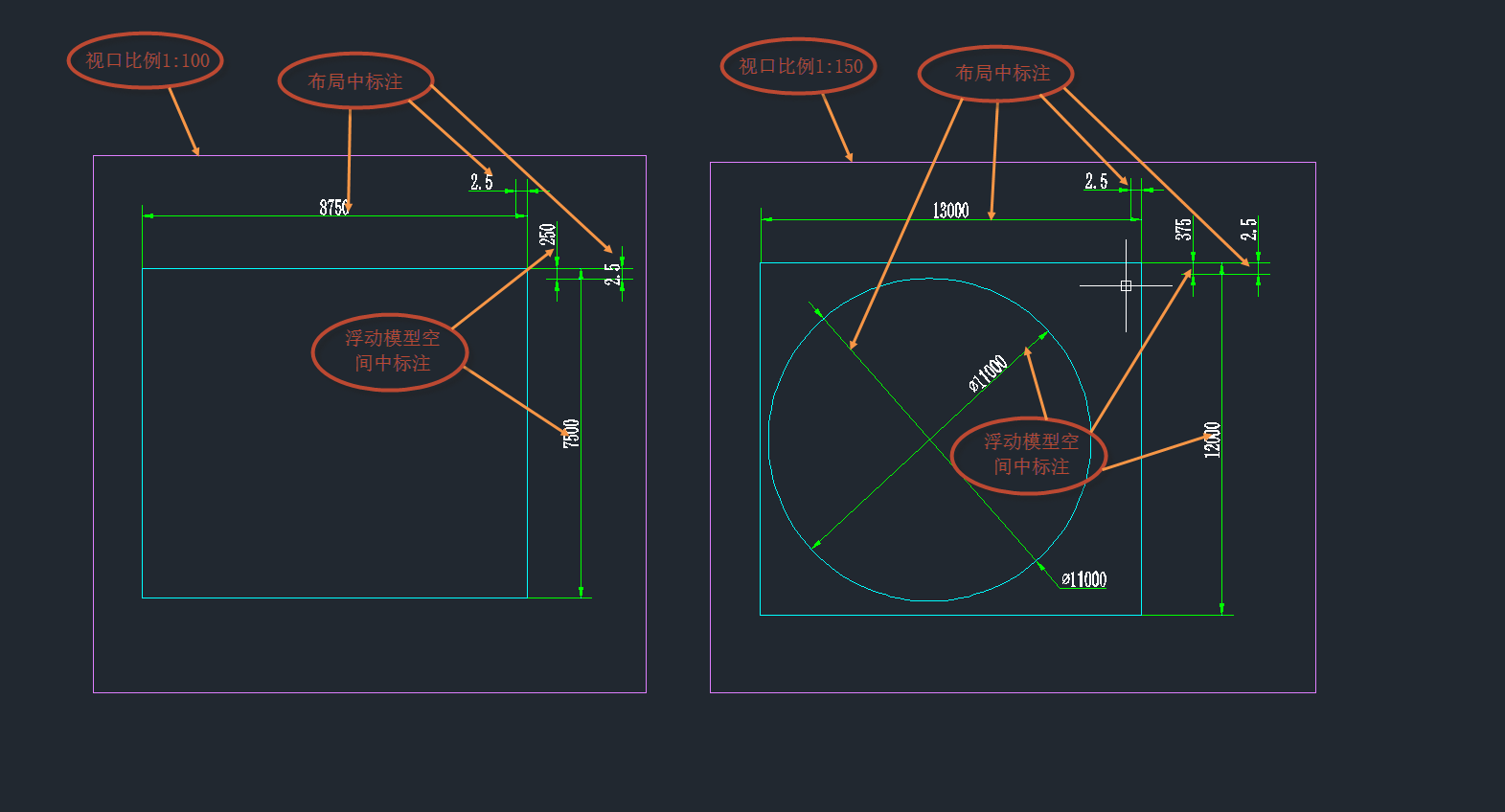

下图中左边视口的比例是1：100，右边是1：150。图中可以看出无论视口比例如何，或在布局中标注还是进入浮动模型空间进行标注，所有的标注结果在布局中显示都是一样的。进行浮动模型空间标注时，标注的几何尺寸自动按视口比例放大。你的就不能放大？

nxpsir

sunice24 发表于 2014-1-11 16:01
从CAD2012版本开始我就使用布局出图。
从那时开始到现在我的操作步骤是：
文字样式字高0，标注样式字高3. ...

在模型空间中，注释比例的添加有两种方法：一种手动添加，一种是自动添加，切换的方法是下面状态行右侧图标中注释性列表右面第二个，灰色为手动添加，点亮为自动添加。什么情况用手动添加或自动添加，没有什么规定。个人觉得，如果你一个模型要在多个布局中以不同的比例出图，自动添加较命合适；而一个模型（或者说一个零件图）只在一个对应的布局中出图，用手动添加比较合适。原因：前一种情况，一个模型就需要多个比例，以对应不同布局的视口比例，在模型空间中切换注释性比例时自动添加相应的注释性比例，可以立马直接看到图面效果；而后一种情况，一个模型只需一种比例出图，那么标注该模型时，注释性比例中选择相应的注释性比例后再标注，标注就会有该注释性比例，切换注释性比例时不会添加不需要的注释性比例，增加多余的信息量。

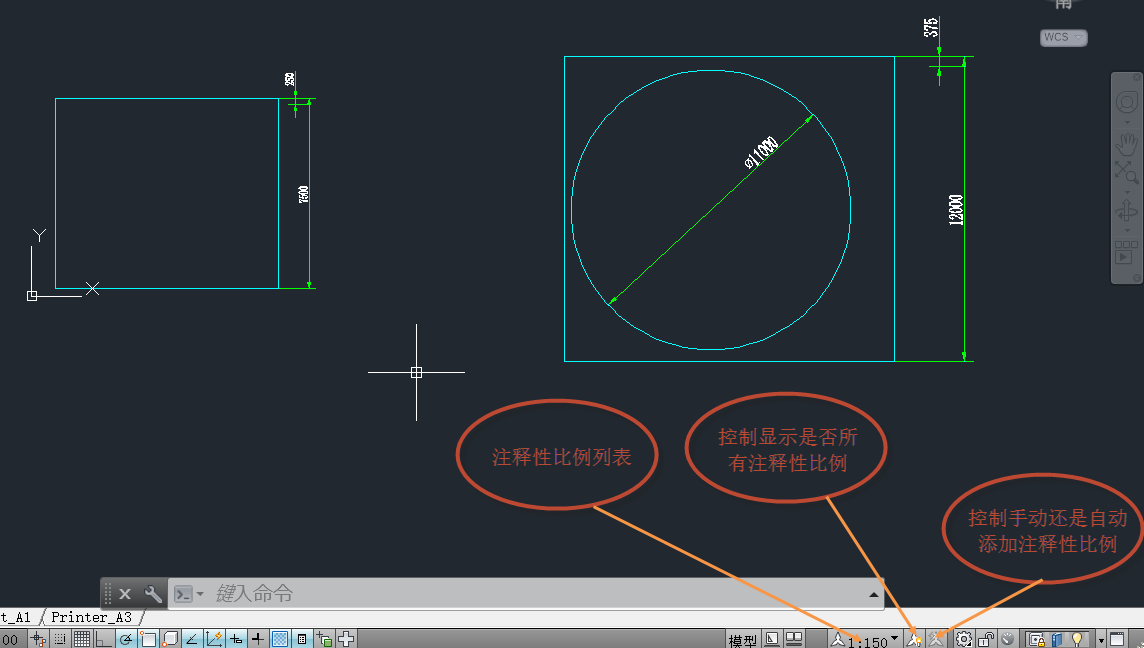

要在横穿空间中看到不同的注释性比例，点亮注释性列表右侧的第1个图标；只显示当前的注释性比例，关闭该图标。

sunice24

来来来，都来围观我的图！！！

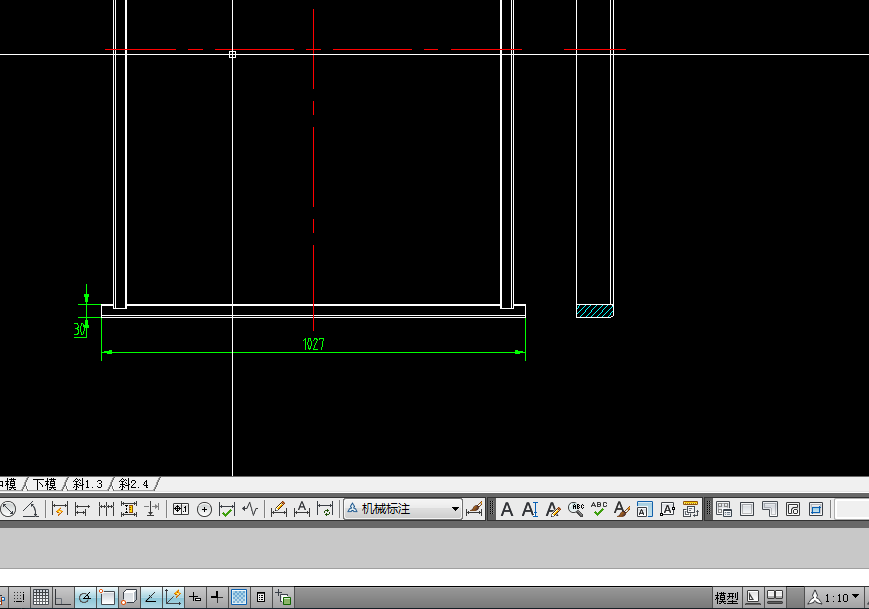

第一张图：注释模式下在模型中标注尺寸，下面注释比例工具条选好显示比例

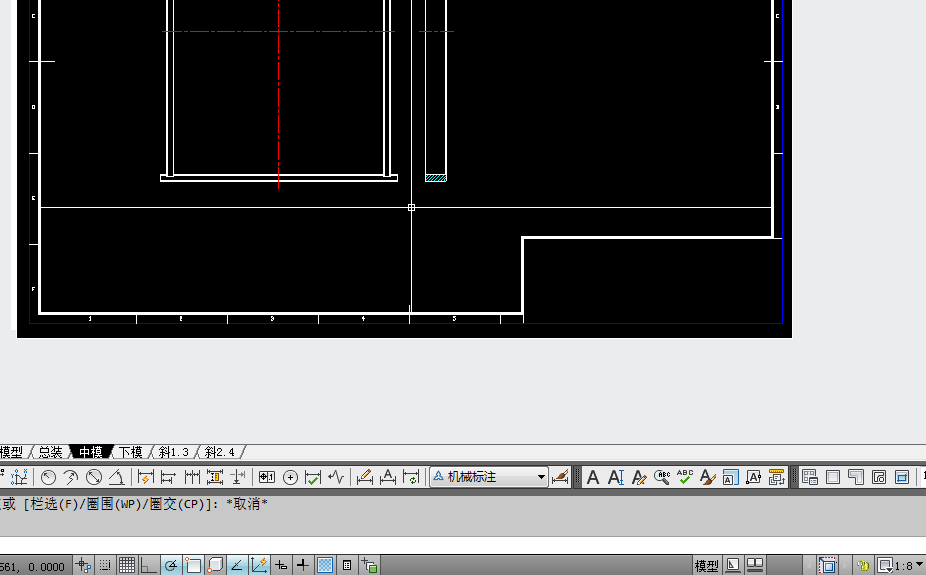

第二张图：返回到布局中，竟然什么都没有显示

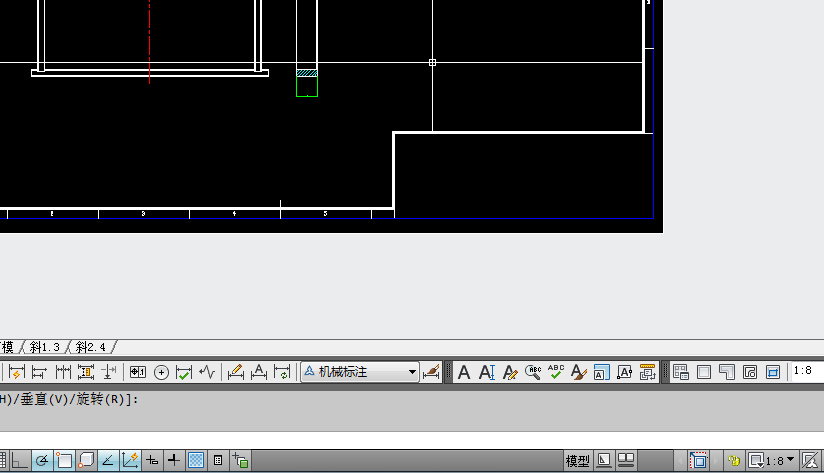

第三章图：激活视口进行标注，无法正常显示字高，明显有问题

nxpsir

sunice24 发表于 2014-1-11 16:39
来来来，都来围观我的图！！！
第一张图：注释模式下在模型中标注尺寸，下面注释比例工具条选好显示比例
...

第2张图，返回到布局中什么都没有。先看看视口的注释性比例是不是1：10。
第3张图，激活视口，进行标注，无法显示正常字高，不可思议。你的标注样式是否勾选了“注释性”？把图上传看看。

sunice24

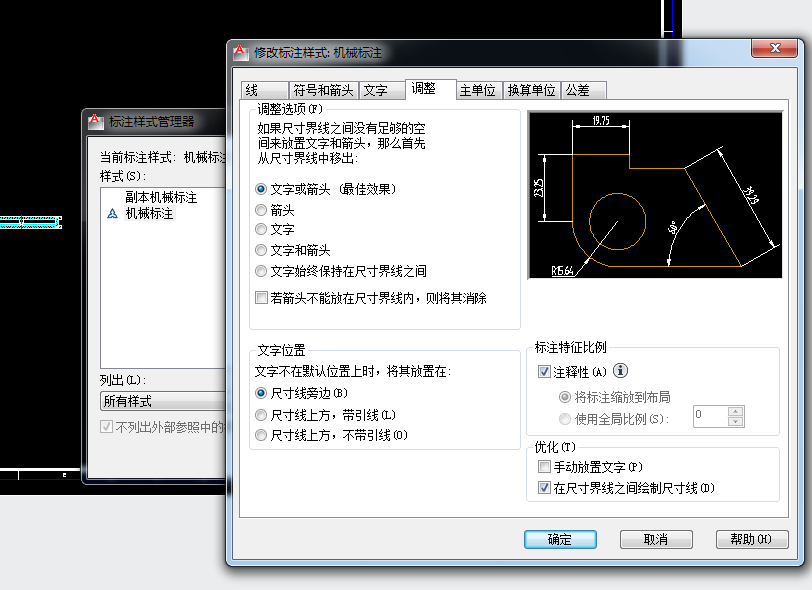

这就是我的设置

sunice24

另外你说的，在模型空间打开注释自动变化对于我来说也不行，具体是：
我的图有大有小，比例肯定不一样，设定自动，那么大零件图和小零件图的标注就都变成一样大小的了，这肯定是行不通的。

PS：是不是我的系统变量有问题？我目前的版本是CAD2012

sunice24

终于...解决了...很无语...
感谢nspsir，感谢热心应助的坛友，感谢CCTV..谢谢..
终于在一个阳光明媚的早晨，解决了此问题，如下：
操作系统：win7，CAD2012
1.设置文字样式，选择注释性，字高3.5
2.设定标注样式，在选择文字样式中直接选刚才设定的样式，这时直接变为注释性样式（相当于选择了注释性标注）
3.模型中绘制大小2个矩形
4.布局1中建立视口，比例1：10，显示的是大矩形
5.布局2中建立视口，比例1：20，显示的是小矩形
6.返回到模型中，将注释比例调整为1：10进行大矩形标注
7.接着将注释比例调整为1：20进行小矩形标注
到此为止，在返回到布局中来看一切很正常，很完美的解决了多个布局不同比例出图的要求。
但有一点纠结了很久，就是激活视口后进行标注，还是无法正常显示字高。此时注意到视口比例处右面的图标提示“当前视口比例与注释比例不一致，单击......”，但我看到是此处显示的比例和视口工具条中的一致1：8（我又把1：10调整了一下），于是就很奇怪了，明明都是一个比例啊

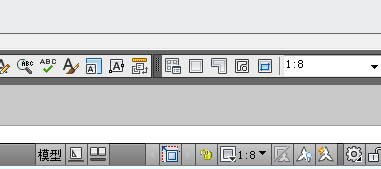

关键的一步来了，此时我点了一下最下面的视口比例1：8，弹出比例选择菜单，我重新点击了一下1：8，这时候我再去标注尺寸，一切就都正常了...太cao蛋了！！
到这时候你就可以随心所欲的操作了，任意的换比例，赋予原来的标注以多重注释比例。
通过这个事情我发现我真的属于弱智+懒手的一类了....

再次感谢帮助我的坛友！希望这个帖子能帮到大家！
