求spline上距某点最近点的切向

mcfield

已知一个点A及一条spline曲线 spl,我先用getClosestPointTo(),求得spl上距A的最近点B,再根据B,利用getFirstDeriv(),想求得spl在B处的切向.但是后一个函数会出错。错误提示是：eGeneralModelingFailure

这是怎么回事？
谢谢大家！

XDSoft

把你完整的代码都贴上来吧。

XDSoft

试了XDRX_API，没问题

命令: (setq p1 (xdrx_curve_getclosestpoint (entlast) p))
(1042.29 584.289 0.0)

命令: (setq v (xdrx_curve_getfirstderiv (entlast) p1))
(0.675403 -0.737449 0.0)

mcfield

XDSoft 发表于 2014-8-8 15:34
把你完整的代码都贴上来吧。

  部分代码如下:
        AcGePoint3d pt1,pt2,ptcen(cen[0],cen[1],0.0);
        spl1->getClosestPointTo(ptcen,pt1);
        spl2->getClosestPointTo(ptcen,pt2);
        AcGeVector3d pt1tangent,pt2tangent;
        Acad::ErrorStatus es1 = spl1->getFirstDeriv(pt1,pt1tangent);
        Acad::ErrorStatus es2 = spl2->getFirstDeriv(pt2,pt2tangent);

getFirstDeriv()有两种形式,一种输入参数是点,另一种是param.
如果是先由pt1, pt2求param1,param2,再求切向不会出错.

newer

mcfield 发表于 2014-8-8 15:47
部分代码如下:
        AcGePoint3d pt1,pt2,ptcen(cen[0],cen[1],0.0);
        spl1->getClosestPoi ...

你试试把捕捉关上看看。

mcfield

newer 发表于 2014-8-8 15:56
你试试把捕捉关上看看。

这是arx的操作,应该与画图中的捕捉没关系吧.

newer

mcfield 发表于 2014-8-8 16:22
这是arx的操作,应该与画图中的捕捉没关系吧.

你试试看，API测试，端点捕捉打开的时候，任何点都最近点都返回的是距离最近的端点。你的出错看应该是点没在SPL线上。

mcfield

newer 发表于 2014-8-8 16:26
你试试看，API测试，端点捕捉打开的时候，任何点都最近点都返回的是距离最近的端点。你的出错看应该是点 ...

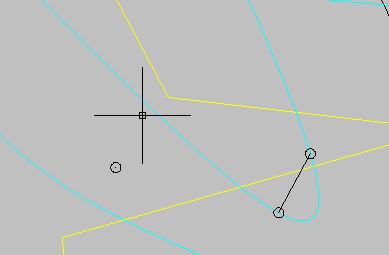

点在spl上.如图 青色的线是spl.一共有三个圆点.最左边的圆点是点A， 最右边的点是直接求最近点得到的。中间的这个点是得到最近点后，再求param，再根据param反求点得到的。两个点均在spl上。


但从直觉上说，这两个点都不是最近点。getClosestPointTo()函数的原理到底是什么？

风树

我的我的直觉也和你一样{:soso_e103:}

风树

如果不是对象捕捉的问题，
那就这样想：arx求最近点的函数具有我们现在未知的一些约束条件。
可能是哪方面呢？
不清楚，
假如对该函数具体实现及算法未明的情况下猜测：
对于你实例中的例子，
1.拟合点数量？
2.拟合方式？
3.A点相对于曲线的位置特征？
4.是曲线规模过大还是结构相对复杂导致的？
5.是否一定要用该函数？不用效率上有没有特别要求？
6.
如果一定要用该函数，将原规模的曲线"降点复杂度"是否可行？
7."按比例缩放后"是否也出现这种问题？？

mcfield

风树 发表于 2014-8-8 19:22
如果不是对象捕捉的问题，
那就这样想：arx求最近点的函数具有我们现在未知的一些约束条件。
可能是哪方 ...

不用这个函数，也没别的函数可用。
其他几项我再看看。

谢谢你的回答。

mcfield

风树 发表于 2014-8-8 19:22
如果不是对象捕捉的问题，
那就这样想：arx求最近点的函数具有我们现在未知的一些约束条件。
可能是哪方 ...

发现了一个特征。还是那个图中，最右边点（最近点）和中间点（反求点）连线与中间点处的切线是垂直的。或许可以认为，反求点是最近点某种意义上的最近点。

风树

你那条样条曲线长度是不是很长？是用什么方式拟合的？在图上拟合或控制的点位在哪里？

风树

试一下将样条曲线转换成acge对应类再作处理吧，记忆中提供了更多可处理的函数

风树

建议提供个例子文件给大家看看吧
这应该是一个普偏的问题，也许答案很简单
