• 复制


复制的使用方法和移动一样，设置选项可参考移动功能。其中，沿方向复制和绕方向旋转有“复制个数”的选项，是指在特定的方向上复制出多个实体。

• 镜像


单击工具栏【造型】→【镜像】功能图标，系统弹出“镜像”对话框，如图4-123所示。该功能利用平面或基准面对造型或特征进行镜像操作，镜像后的图形可以和本体进行合并，而且与相接触的图形进行布尔运算。

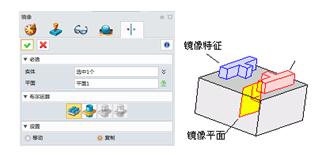

图4-123  “镜像”对话框

l实体：定义需要镜像的几何体，支持特征、造型、曲线、点、草图、基准面等。

l平面：定义镜像的平面。支持基准面和平面。

l移动/复制：选择移动时，原实体会被删除，只保留镜像体。选择复制时，原实体和镜像体都保留。

• 缩放


单击工具栏【造型】→【缩放】功能图标，系统弹出“缩放”对话框，如图4-124所示。该功能可以对几何体按特定的比例进行缩放，默认情况下以坐标系原点为中心点进行缩放。包含均匀缩放和非均匀缩放两种。

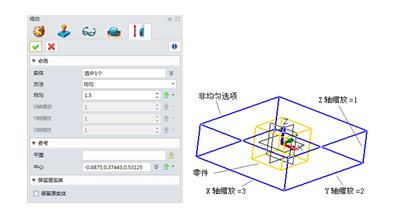

图4-124  “缩放”对话框

l实体：需要缩放的实体，可以为造型、草图、组件、曲线等。

l方法：设置缩放的类型。包含“均匀”和“非均匀”两种类型。

l均匀：按照设定的比例值整体等比例缩放；

l不均匀：在X、Y、Z三个轴方向上设置不同的缩放比例。

l平面：定义缩放时的参考平面，默认为XY面。

l中心：定义缩放时的参考点，默认为原点。
