每天懂一点三维CAD设计：建模之移动功能介绍（上）

liushuohua

1．动态移动

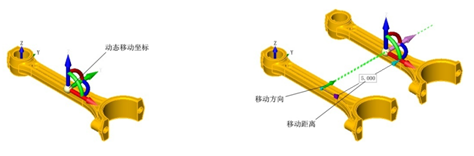

单击工具栏【造型】→【移动】功能图标，c-17运输机选择第一个选项“动态移动”，系统弹出“动态移动”对话框，如图4-116所示。选择需要移动的几何体后，会有类似坐标系的图标在移动体中心位置上，可用鼠标在坐标系上选择移动的方向来拖动几何体，或者选择旋转方向后来拖动进行旋转。

图4-116  “动态移动”对话框

• 实体：定义需要移动的图形，包括造型、面、草图、文字等。
• 只移动手柄：勾选该复选框后，“位置”和“XYZ轴”方向设定都只针对于曲柄压力机动态坐标系手柄，从而确定手柄的位置和方向。未勾选时，位置和方向全部针对实体移动，也就是实体移动的位置和方向，如图4-117所示。


图4-117  “只移动手柄”选项示例

2．点到点移动

选择移动功能中第二个选项，即点到点移动，激活“点到点移动”参数页面，如图4-118所示。该功能是利用选择两个点确定移动的位置，同时也可以利用起始和终止向量的方法进行旋转。

图4-118  点到点移动

• 起始点：定义移动的起始参考点。
• 目标点：定义移动到的目标点。
• 参考向量：定义移动起始点的向量方向。
• 目标向量：定义移动目标点的向量方向。
