每天懂一点三维CAD设计：建模造型中如何冲压

liushuohua

单击工具栏【造型】→【冲压】功能图标，弹出“冲压”对话框，如下图所示。执行冲压命令时，需要有两个实体，其中一个实体为冲压薄片体，另一个为冲压造型，冲压后产生一个类似抽壳的效果。3D打印机如下图所示。

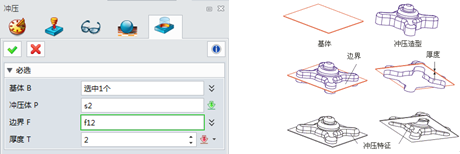

“冲压特征”对话框与冲压特征示例

• 基体：定义冲压基础实体。
• 冲压体：定义需要冲压出的形状的造型，即冲头。
• 边界：在基体上定义一个边界面，定义边界面后实际就指定了3D打印冲压的方向。
• 厚度：冲压体在经过冲压操作后，形成腔体的薄壳厚度。


【冲压特征操作步骤】：

• 单击【造型】→【冲压】功能图标。
• 分别选择基体和冲压体的造型。
• 选择冲压边界。
• 输入厚度值。
• 单击“确定”按钮，完成冲压操作。


提醒：完成冲压操作后，基体和冲压体两个造型合并为一个造型。允许对冲压特征进行阵列操作。
