[图块] 属性图块(图框)内的文字提取并绘制成表

[复制链接]

签到天数: 180 天

连续签到: 1 天

[LV.7]常住居民III

发表于 2015-1-26 09:31:52 | 显示全部楼层 |阅读模式

马上注册,结交更多好友,享用更多功能,让你轻松玩转社区。

您需要 登录 才可以下载或查看,没有帐号?立即注册

x
本帖最后由 金鹅起飞 于 2015-2-2 13:44 编辑

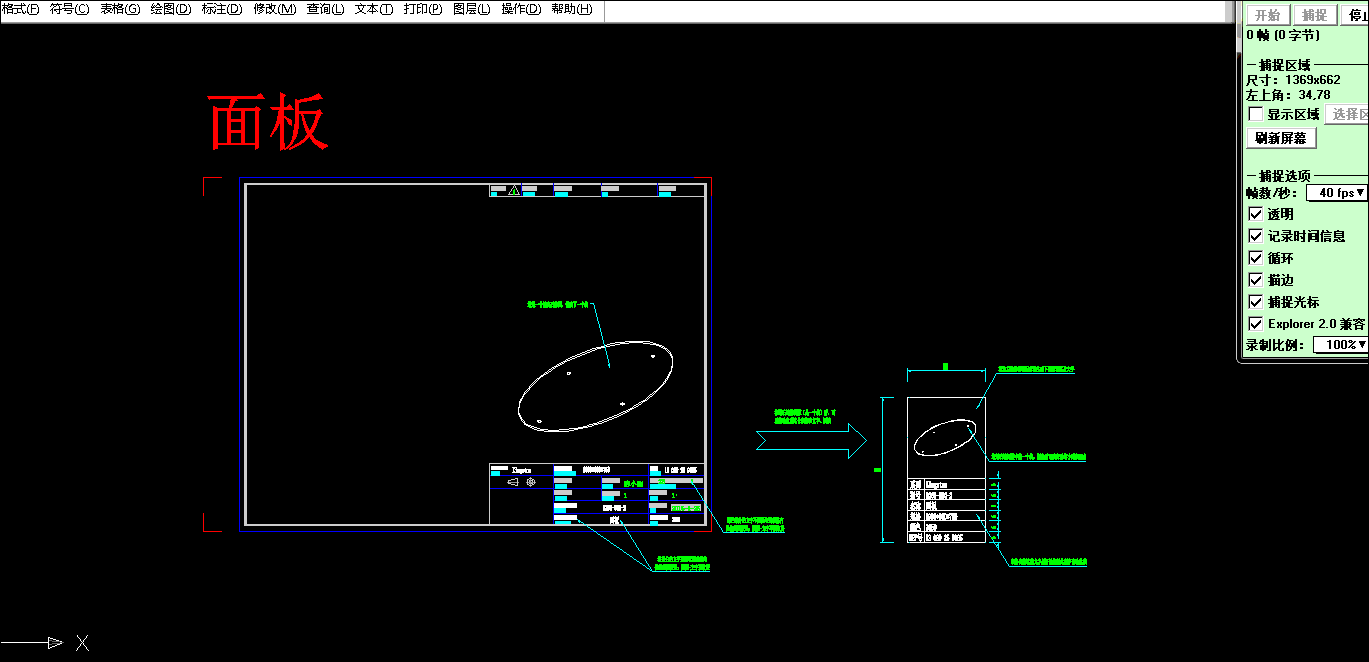

各位大师,学生有一难题:图框(是一个属性块)里的部分文字,需要复制出来制成表格,每次都是手工复制,绘制成表格,费时费力,这样做不能提高工作效率,有时候图纸多,制作这样的表格要花两个小时才能完成,很麻烦。想请您们帮忙写个插件:框选这个图框后,可以自动生成表格,并提取需要提取的部分文字,我在图框内将提取的文字和不提取的文字分别设置了不同的层,不知这样对写插件有没有帮助,我对LSP不懂。需要提取的图框文件我打包上传了,里面有详细说明。谢谢高手们!
