CAD尺寸标注自动转换为XLSX表格

lidayu

新人恳请高手赐教CAD如何才能实现把图形中的标注尺寸（规格）自动输出到XLSX表格中，谢谢指教！

newer

什么样的尺寸规格？ 你把图形和你做过的EXCEL的样式传上来吧。

lidayu

newer 发表于 2016-5-15 11:36
什么样的尺寸规格？ 你把图形和你做过的EXCEL的样式传上来吧。

newer 您好，我的意思是CAD图形中的Y轴标注是500=5格，X轴标注是300=7格，就把图形中的标转换为XLSX表格，A2=500（Y的标注），B2=300（X的标注），C2 (Y乘X）==35（数量），以此类推。
如图

newer

把DWG传上来吧，你意思是选择下那些矩形，然后统计出X,Y的数量写到XLS里面？ Y和X方向都是固定的数吗？ 还有这个是什么地方用的？

lidayu

newer 发表于 2016-5-15 12:00
把DWG传上来吧，你意思是选择下那些矩形，然后统计出X,Y的数量写到XLS里面？ Y和X方向都是固定的数吗？ 还 ...

您好,数量不是固定的，有的时候多有时候少，还有时几个图形。

请点击此处下载

查看状态：需购买或无权限

您的用户组是：游客

文件名称:YX转换为表格.rar
下载次数:3  文件大小:37.31 KB
下载权限: 不限 以上  [免费赚D豆]

newer

lidayu 发表于 2016-5-15 12:27
您好,数量不是固定的，有的时候多有时候少，还有时几个图形。

我是说X,Y方向上的 图形的 长度 是固定的？ 如果有就都是500的或者都是其他数，不变化。

lidayu

newer 发表于 2016-5-15 12:36
我是说X,Y方向上的 图形的 长度 是固定的？ 如果有就都是500的或者都是其他数，不变化。

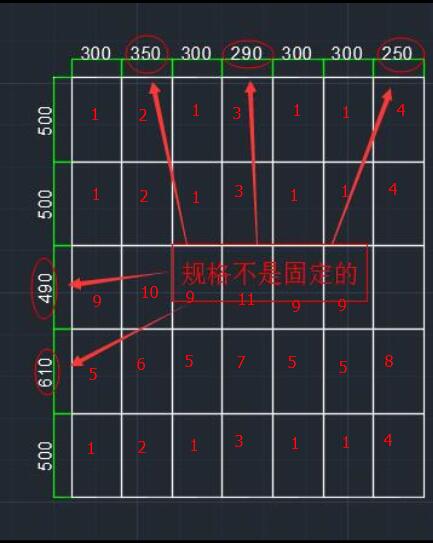

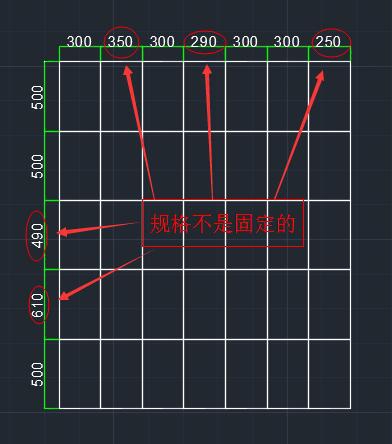

您好 ，一个图形中的Y轴有时候有好几个规格例如：500、700不等。

newer

lidayu 发表于 2016-5-15 12:40
您好 ，一个图形中的Y轴有时候有好几个规格例如：500、700不等。

不固定的，那你那个EXCEL表格里面是什么样的？ 你贴的那个就是一个值。

lidayu

newer 发表于 2016-5-15 12:59
不固定的，那你那个EXCEL表格里面是什么样的？ 你贴的那个就是一个值。

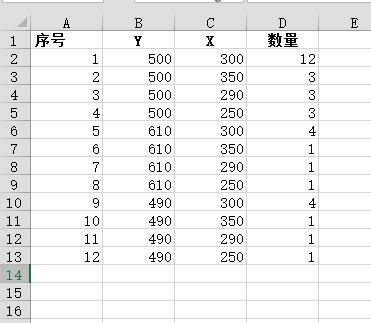

您好，EXCEL表格里的数值是要根据CAD里的图形标注生成的，所以EXCEL表格里的数值随CAD而定。

lidayu

newer 发表于 2016-5-15 12:59
不固定的，那你那个EXCEL表格里面是什么样的？ 你贴的那个就是一个值。

您好，EXCEL表格里的只有一个数值，当时只是做了个例所以只有一个，后来您提到Y，X标注数值是否固定，我才用原来的图形修改下尺寸是为了让你清楚标注数值不固定而已，谢谢您耐心赐教！

newer

lidayu 发表于 2016-5-15 13:26
您好，EXCEL表格里的只有一个数值，当时只是做了个例所以只有一个，后来您提到Y，X标注数值是否固定，我 ...


登录/注册后可看大图

这个图片，对应的EXCEL文件是什么样的？

lidayu

newer 发表于 2016-5-15 13:46
这个图片，对应的EXCEL文件是什么样的？

newer

lidayu 发表于 2016-5-15 14:01

弧线的这个你想怎么统计？ 也是 长和宽 ？

lidayu

newer 发表于 2016-5-15 15:04
弧线的这个你想怎么统计？ 也是 长和宽 ？

您好，首先谢谢您大师风范耐心指教，是的以标注（尺寸）最大点统计如：800*600=14块，639*531=2块

还有下面这种例子都是按最大点统计

lidayu

newer 发表于 2016-5-15 15:04
弧线的这个你想怎么统计？ 也是 长和宽 ？

碰到的例子很多，也有出现L形的，如图WS7都以最大点统计
