【已解决】求自动修改块属性

jxwlkj · 发表于 2017-2-28 22:41:44

马上注册，结交更多好友，享用更多功能，让你轻松玩转社区。

您需要登录才可以下载或查看，没有账号？立即注册

×

本帖最后由 jxwlkj 于 2017-3-1 22:46 编辑

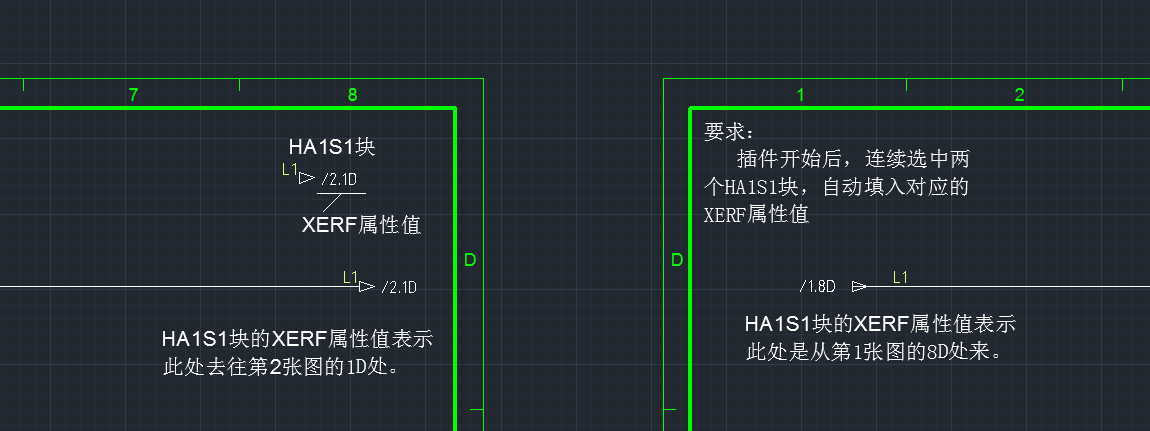

大家好，本人电气行业，新到一家公司上班，这里是用CAD画电气图。而且是在一个DWG文件里包含一个订单的所有图纸。电气线路中有很多线要去到另一张图纸，因此线的末端有索引，如/2.1D,表示这根线去到第2张图的1D处，以方便读图人员。每次画好图后，要花大量的时间来核对每一根线去到哪里的座标值。自己也花了些时间来研究，但终因功力不够，未出成果。因此，特求一插件，可以至少半自动的填入座标值，即插件开始后，连续选中两个HA1S1块，自动填入对应的XERF属性值。图纸编号在图框的属性值里。见下图：

图框是这里用的标准图框，横向等分8分，间距36，竖向等分4分，间距50。个人之前的想法是选中一个HA1S1块后，判断这个块是不是在图框内，在的话提取出图纸编号（我主要是这里卡壳了）。然后根据HA1S1块的基点座标判断出属于哪个方块。先第二个HA1S1块后，同样的操作。然后把两个值交换写入HA1S1块的XERF属性值。有劳大神帮忙，本人不胜感谢。

CAD_DWG附件：

请点击此处下载

查看状态：需购买或无权限

您的用户组是：游客

文件名称:CAD_DWG.rar
下载次数:11 文件大小:40.19 KB
下载权限: 不限以上 [免费赚D豆]

csharp · 发表于 2017-3-3 21:33:23

本帖最后由 csharp 于 2017-3-3 21:44 编辑

jxwlkj 发表于 2017-3-3 20:12

(defun c:tt (/ ss _getatt a4 al lst getposition)
(defun _getatt (l tag)
(car (vl-remove-if-not
(function (lambda (x) (= (xdrx_getpropertyvalue x "tag") tag)))
l
)
)
)
(defun getposition (b p str / p1 v l atts)
(setq p1 (xdrx_getpropertyvalue b "position")
v (mapcar '- p1 (mapcar '+ '(4.5 5.0 0) p))
l (mapcar 'fix (mapcar '/ v '(36.0 50.0 1.)))
atts (xdrx_getpropertyvalue b "attributeentities")
)
(list (xdrx_getpropertyvalue (_getatt atts "WIRENO") "textstring")
(_getatt atts "XREF")
(strcat "/"
str
"."
(itoa (1+ (car l)))
(chr (+ 65 (cadr l)))
)
)
)
(if (and (setq ss (ssget '((0 . "INSERT") (2 . "HA1S1"))))
(setq a4 (ssget "x" '((0 . "INSERT") (2 . "A4"))))
)
(progn
(setq al (xdrx_pickset->ents ss)
lst (mapcar
'(lambda (x / p2 atts no l)
(mapcar 'set '(p2 atts box) (xdrx_getpropertyvalue x "position" "attributeentities" "boundingbox"))
(setq no (last (xdrx_string_split
(xdrx_getpropertyvalue (_getatt atts "4") "textstring")
"-"
)
)
)
(setq l (vl-remove-if-not
(function (lambda (a)
(xdrx_point_isinside (xdrx_getpropertyvalue a "position") box)
)
)
al
)
)
(if l
(progn
(foreach i l (setq al (vl-remove i al)))
(mapcar '(lambda (a) (getposition a p2 no)) l)
)
nil
)
)
(xdrx_pickset->ents a4)
)
lst (xd::list:groupbyindex (apply 'append lst) 0)
)
(mapcar '(lambda (x)
(if (= (length x) 2)
(progn
(xdrx_setpropertyvalue (caar x) "textstring" (cadadr x))
(xdrx_setpropertyvalue (caadr x) "textstring" (cadar x))
)
)
)
(mapcar 'cdr lst)
)
)
)
(princ)
)

(defun c:tt (/ ss _getatt a4 al lst getposition)
  (defun _getatt (l tag)
    (car (vl-remove-if-not
           (function (lambda (x) (= (xdrx_getpropertyvalue x "tag") tag)))
           l
         )
    )
  )
  (defun getposition (b p str / p1 v l atts)
    (setq p1   (xdrx_getpropertyvalue b "position")
          v    (mapcar '- p1 (mapcar '+ '(4.5 5.0 0) p))
          l    (mapcar 'fix (mapcar '/ v '(36.0 50.0 1.)))
          atts (xdrx_getpropertyvalue b "attributeentities")
    )
    (list (xdrx_getpropertyvalue (_getatt atts "WIRENO") "textstring")
          (_getatt atts "XREF")
          (strcat "/"
                  str
                  "."
                  (itoa (1+ (car l)))
                  (chr (+ 65 (cadr l)))
          )
    )
  )
  (if (and (setq ss (ssget '((0 . "INSERT") (2 . "HA1S1"))))
           (setq a4 (ssget "x" '((0 . "INSERT") (2 . "A4"))))
      )
    (progn
      (setq al        (xdrx_pickset->ents ss)
            lst        (mapcar
                  '(lambda (x / p2 atts no l)
                     (mapcar 'set '(p2 atts box) (xdrx_getpropertyvalue x "position" "attributeentities" "boundingbox"))
                     (setq no (last (xdrx_string_split
                                      (xdrx_getpropertyvalue (_getatt atts "4") "textstring")
                                      "-"
                                    )
                              )
                     )
                     (setq l (vl-remove-if-not
                               (function (lambda (a)
                                           (xdrx_point_isinside (xdrx_getpropertyvalue a "position") box)
                                         )
                               )
                               al
                             )
                     )
                     (if l
                       (progn
                         (foreach i l (setq al (vl-remove i al)))
                         (mapcar '(lambda (a) (getposition a p2 no)) l)
                       )
                       nil
                     )
                   )
                  (xdrx_pickset->ents a4)
                )
            lst        (xd::list:groupbyindex (apply 'append lst) 0)
      )
      (mapcar '(lambda (x)
                 (if (= (length x) 2)
                   (progn
                     (xdrx_setpropertyvalue (caar x) "textstring" (cadadr x))
                     (xdrx_setpropertyvalue (caadr x) "textstring" (cadar x))
                   )
                 )
               )
              (mapcar 'cdr lst)
      )
    )
  )
  (princ)
)

newer · 发表于 2017-2-28 23:22:35

能不能把你手工处理过程做个动画GIF贴上来？或者有没有想法自动全部完处理一张整个的DWG

jxwlkj · 发表于 2017-3-1 00:01:52

newer 发表于 2017-2-28 23:22

感谢版主newer回复，
动画我看了一下置顶里的教程，尚未学会，一开始录制电脑就啥操作都操作不了。非常抱歉。

因为图是自己画的，当时自己画的自己肯定知道这条线去到哪里，加上索引只是方便以后或者其他读图人员。

现在就是单纯手工来修改的。根据标号，如L1这条线，是要到第二张图去的。然后就看这两根线的末端处在图框的哪个区域。如DWG中L1在第1个图框中是在8D的区域，在第2张图是在1D的位置。记下，然后在第1张图那个HA1S1块修改XERF属性值为/2.1D,修改第2张图那个HA1S1块修改XERF属性值为/1.8D。

像这样两根线离得近的还好，图多了，就要来回查看-记住-再修改。或者我有时候是先打一份图纸出来，用笔标记修改每一个HA1S1块的XERF属性值，然后再修改DWG图。很是麻烦，一套图十来张，上百个索引要标注，经常要花大半天来核对。

版主newer提的好，有没有想法自动全部完处理一张整个的DWG。其实按目前这样是没有办法完全实现的。因为根据标号来实现的话，即HA1S1块的WIRENO属性值。这张图有一个L1出去，在另一张也必然会有一个L1进来。一一对应的话是可行。但是有时候图纸上会有很多的公共端，比如说0V,即有很多HA1S1块的WIRENO属性值均为0V，这个时候全自动就没有办法知道怎么对应了。

当然我知道有其他的软件可以实现电气图纸的这样画法引用。包括CAD电气版，还有EPLAN等。但是公司里是不能用的，因为老板的版权意识还是很强，不能用盗版，所以只购买了CAD标准版，机械电气都可以用。

如果能做到我说的那样，两个块连续选中，然后交互填入对方块基点所对应的图纸区域到XERF属性值，我就很知足啦。如果全自动处理，再加上人工处理有重复标号的那就更好啦。

再次感谢版主newer

longer1000 · 发表于 2017-3-1 11:12:27

我只是路过打酱油的

newer · 发表于 2017-3-1 11:33:33

1D , 8D 是根据划分的线，程序算出来的？还是在哪个属性里面？

csharp · 发表于 2017-3-1 11:51:12

(defun c:tt (/ ss a4 a4l b1 b2 p1 p2 b14 b24 getnum getposition setnum)
(defun getnum (b)
(car
(vl-remove nil
(mapcar '(lambda (x)
(if (= (xdrx_getpropertyvalue x "tag") "4")
(last (xdrx_string_split
(xdrx_getpropertyvalue x "textstring")
"-"
)
)
nil
)
)
(xdrx_getpropertyvalue b "AttributeEntities")
)
)
)
)
(defun getposition (b1 b2 / p1 p2 v l pos)
(setq p1 (xdrx_getpropertyvalue b1 "position") ;_xref
p2 (xdrx_getpropertyvalue b2 "position") ;_a4
v (mapcar '- p1 (mapcar '+ '(4.5 5.0 0) p2))
l (mapcar 'fix (mapcar '/ v '(36.0 50.0 1.)))
pos (strcat "." (itoa (1+ (car l))) (chr (+ 65 (cadr l))))
num (strcat "/" (getnum b2) pos)
)
)
(defun setnum (b str)
(mapcar '(lambda (x)
(if (= (xdrx_getpropertyvalue x "tag") "XREF")
(xdrx_setpropertyvalue x "textstring" str)
)
)
(xdrx_getpropertyvalue b "AttributeEntities")
)
)
(if (and (setq ss (ssget '((0 . "INSERT") (2 . "HA1S1"))))
(= (sslength ss) 2)
(setq a4 (ssget "x" '((0 . "INSERT") (2 . "A4"))))
)
(progn
(setq b1 (ssname ss 0)
b2 (ssname ss 1)
p1 (xdrx_getpropertyvalue b1 "position")
p2 (xdrx_getpropertyvalue b2 "position")
a4l (xdrx_pickset->ents a4)
)
(setq b14 (car
(vl-remove-if-not
'(lambda (x)
(apply 'xdrx_point_isinside (cons p1 (xdrx_entity_box x)))
)
a4l
)
)
b24 (car
(vl-remove-if-not
'(lambda (x)
(apply 'xdrx_point_isinside (cons p2 (xdrx_entity_box x)))
)
a4l
)
)
)
(if (and b14 b24)
(progn
(setnum b1 (getposition b2 b24))
(setnum b2 (getposition b1 b14))
)
)
)
)
(princ)
)

(defun c:tt (/ ss a4 a4l b1 b2 p1 p2 b14 b24 getnum getposition setnum)
  (defun getnum        (b)
    (car
      (vl-remove nil
                 (mapcar '(lambda (x)
                            (if        (= (xdrx_getpropertyvalue x "tag") "4")

                              (last (xdrx_string_split
                                      (xdrx_getpropertyvalue x "textstring")
                                      "-"
                                    )
                              )

                              nil
                            )
                          )
                         (xdrx_getpropertyvalue b "AttributeEntities")
                 )
      )
    )
  )
  (defun getposition (b1 b2 / p1 p2 v l pos)
    (setq p1  (xdrx_getpropertyvalue b1 "position") ;_xref
          p2  (xdrx_getpropertyvalue b2 "position") ;_a4
          v   (mapcar '- p1 (mapcar '+ '(4.5 5.0 0) p2))
          l   (mapcar 'fix (mapcar '/ v '(36.0 50.0 1.)))
          pos (strcat "." (itoa (1+ (car l))) (chr (+ 65 (cadr l))))
          num (strcat "/" (getnum b2) pos)
    )
  )
  (defun setnum        (b str)
    (mapcar '(lambda (x)
               (if (= (xdrx_getpropertyvalue x "tag") "XREF")
                 (xdrx_setpropertyvalue x "textstring" str)
               )
             )
            (xdrx_getpropertyvalue b "AttributeEntities")
    )
  )
  (if (and (setq ss (ssget '((0 . "INSERT") (2 . "HA1S1"))))
           (= (sslength ss) 2)
           (setq a4 (ssget "x" '((0 . "INSERT") (2 . "A4"))))
      )
    (progn
      (setq b1        (ssname ss 0)
            b2        (ssname ss 1)
            p1        (xdrx_getpropertyvalue b1 "position")
            p2        (xdrx_getpropertyvalue b2 "position")
            a4l        (xdrx_pickset->ents a4)
      )
      (setq b14        (car
                  (vl-remove-if-not
                    '(lambda (x)
                       (apply 'xdrx_point_isinside (cons p1 (xdrx_entity_box x)))
                     )
                    a4l
                  )
                )
            b24        (car
                  (vl-remove-if-not
                    '(lambda (x)
                       (apply 'xdrx_point_isinside (cons p2 (xdrx_entity_box x)))
                     )
                    a4l
                  )
                )
      )
      (if (and b14 b24)
        (progn
          (setnum b1 (getposition b2 b24))
          (setnum b2 (getposition b1 b14))
        )
      )
    )
  )
  (princ)
)

jxwlkj · 发表于 2017-3-1 20:41:54

newer 发表于 2017-3-1 11:33

1D,是根据图框上的分隔区域线，其实知道图框的位置，也可以计算出来。因为那些分隔线跟图框都是一个块，是相对固定的。

jxwlkj · 发表于 2017-3-1 20:57:39

csharp 发表于 2017-3-1 11:51

感谢csharp，代码经测试，已经实现我预想的功能，已经可以节约很多时间，非常感谢。

newer · 发表于 2017-3-1 22:42:42

jxwlkj 发表于 2017-3-1 20:57

如果解决了，楼主编辑下主题帖，标题前面加上【已解决】吧。

jxwlkj · 发表于 2017-3-1 22:46:21

newer 发表于 2017-3-1 22:42

好的，再次感谢csharp和newer的热心帮助。

jxwlkj · 发表于 2017-3-2 21:01:13

本帖最后由 jxwlkj 于 2017-3-2 21:04 编辑

@csharp，@newer,可以麻烦再编个自动的吗？有了快的工具就想更快的工具。

就是自动处理整个DWG文件里的HA1S1块。在最开始的时候可以选择不符合条件的HA1S1块不改变其XERF属性值或者改变为“-”
符合的条件就是：
若是两个HA1S1块的WIRENO属性值一样，就互相填XERF属性值。
若是有多余两个或者少于两个HA1S1块的WIRENO属性值一样，就按最开始选择的不处理或者是改变为“-”。

这样就只剩下为数不多的重复的块，再用上面的手动脚本拾取操作就行了。谢谢。

csharp · 发表于 2017-3-3 15:07:58

本帖最后由 csharp 于 2017-3-3 15:13 编辑

jxwlkj 发表于 2017-3-2 21:01

你这只可能是两两对应？另外每个图框中有几个这个符号，如何去对应

hanyaxinshou · 发表于 2017-3-3 18:48:41

能不能把你手工处理过程做个动画GIF贴上来？

jxwlkj · 发表于 2017-3-3 20:12:13

csharp 发表于 2017-3-3 15:07

回复csharp,首先感谢您的再次关注，其实只要能处理两两对应的就行了，剩下的不是两两对应的，比如说是单个的，或者是多个对应，还有就是不在图框内的就不处理或者全部填“-”。自动处理过后再用您的手动处理那些就很方便了。

每个图框多的可能有四五十个这个符号，图纸最多的可能有二十来张。所以每次对这些就非常麻烦。要花费巨多时间来核对。

回复hanyaxinshou
手工处理的过程就是如我在三楼所说。根据标号（即HA1S1块的WIRENO属性值。），如L1这条线，是要到第二张图去的。然后就看这两根线的末端处在图框的哪个区域。如DWG中L1在第1个图框中是在8D的区域，在第2张图是在1D的位置。记下，然后在第1张图那个HA1S1块修改XERF属性值为/2.1D,修改第2张图那个HA1S1块修改XERF属性值为/1.8D。
GIF图没有想到好办法做，教程里那个软件一录制电脑就动不了。

jxwlkj · 发表于 2017-3-3 21:32:37

本帖最后由 jxwlkj 于 2017-3-4 00:08 编辑

csharp 发表于 2017-3-3 15:07

刚才看了一下，最多的一个图框有70多个符号。。我上传动一个图纸上来供参考。谢谢了。
