如何计算视口对应模型空间坐标

q3_2006 · 发表于 2017-9-4 20:56:44

马上注册，结交更多好友，享用更多功能，让你轻松玩转社区。

您需要登录才可以下载或查看，没有账号？立即注册

×

本帖最后由 q3_2006 于 2017-9-5 09:53 编辑

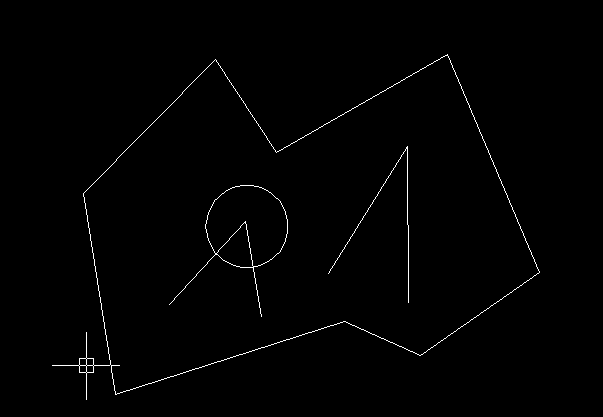

如题,如果视口是矩形或任意多边形,如何求对应模型空间坐标
理论上10组码12组码是视口中心对应模型空间的坐标..但这个图却不是..不知道问题出在哪里,请各位大师给看看!谢谢!

newer · 发表于 2017-9-4 21:52:14

主要就是得到图纸空间视口到WCS的变换矩阵


(defun c:tt ()
(if (setq e (car (xdrx_entsel "\n选择视口:" '((0 . "VIEWPORT")))))
(progn
(if (xdrx_getpropertyvalue e "isNonRectClipOn")
(progn
(setq epoly (xdrx_getpropertyvalue e "nonRectClipEntityId"))
(setq pts (xdrx_getpropertyvalue epoly "vertices"))
)
(progn
(xdrx_getpropertyvalue e "centerpoint" "width" "height")
(setq pts (XD::Pnt:GetRecPnts #centerpoint #width #height))
)
)
(setq mat (xdrx_matrix_ps2ms e)
pts
(xd::pnts:transform pts mat)
)
(xdrx_polyline_make (xd::pnts:close pts))
)
)
(princ)
)

q3_2006 · 发表于 2017-9-4 22:00:39

newer 发表于 2017-9-4 21:52

版主看下我发的图...是这个图算不对..不是方法问题..不知道图有什么问题

newer · 发表于 2017-9-4 22:22:29

q3_2006 发表于 2017-9-4 22:00

你不是想从视口，得到模型空间的顶点坐标吗？
你执行我上面的代码，你的图，点视口，可以在模型空间生成矩形框。

q3_2006 · 发表于 2017-9-5 07:45:49

newer 发表于 2017-9-4 22:22

谢谢,没问题了..

/db_自贡黄明儒_ · 发表于 2017-9-5 07:54:24

这个好像有非xdrx代码的程序，是本论坛很久很久以前的帖子了。

q3_2006 · 发表于 2017-9-5 09:39:44

/db_自贡黄明儒_ 发表于 2017-9-5 07:54

黄工找到没??我没找到哈..

q3_2006 · 发表于 2017-9-5 09:57:48

newer 发表于 2017-9-4 21:52

1楼附件图纸更新了,我现在要统计填充的面积,因为标注在布局,填充在模型,我只能先将填充转到布局然后根据索引标注提取面积及名称到表格来统计,现在想通过视口对应模型空间点来创建一个选择集,转视口内填充到布局..现在就是选择不上..麻烦版主空了看看..如果有其它更好方法来统计..也行..总之达到目的就行..

newer · 发表于 2017-9-5 13:32:46

q3_2006 发表于 2017-9-5 09:57

你现在问题是模型空间对应的矩形框坐标找不对，还是坐标对，选择不上？

q3_2006 · 发表于 2017-9-5 15:19:09

newer 发表于 2017-9-5 13:32

用晓东api能选择上...xdrx_matrix_ps2ms..这个函数..我想知道怎么来的..想学下阵..

csharp · 发表于 2017-9-5 15:37:03

q3_2006 发表于 2017-9-5 09:57

ssget 除了 X 选项外，其它的都是只能选择视口范围内的，由 PS 转到 MS 的坐标也不能使用窗口选择的，使用遍历然后判断吧

q3_2006 · 发表于 2017-9-5 15:44:11

本帖最后由 q3_2006 于 2017-9-5 15:46 编辑

csharp 发表于 2017-9-5 15:37

(setq ob (vlax-ename->vla-object e)
            p10 (dxf 10 e)
            p12 (dxf 12 e)
            p17 (dxf 17 e)
            sc (/ 1 (Vlax-Get ob 'CustomScale ))
            w (* 0.5 (Vlax-Get ob 'Width ) sc)
            h (* 0.5 (Vlax-Get ob 'Height ) sc)
            pa (mapcar '- p12 (list w h))
            pb (mapcar '+ p12 (list w h))
      )
如果p17为(0 0 0)这样就能算出来..视口角点对应模型空间角点..就能选择对..但这个17组码..我没明白什么意思..也不知道怎么列入计算,请大师详解..
我发的图..(5.01647e+006 -552851.0 -6.89434)..17组码返回这个值..我不知道怎么来的..说明里说观察目标点（在 WCS 中）...完全不明白是哪个点..

ll_j · 发表于 2017-9-5 16:28:05

没太理解题目的意思，如仅是坐标转换，可以使用 (trans (trans pt 3 2) 2 0) 试试。

q3_2006 · 发表于 2017-9-5 16:45:25

ll_j 发表于 2017-9-5 16:28

谢谢..我试试

q3_2006 · 发表于 2017-9-5 16:50:00

ll_j 发表于 2017-9-5 16:28

不对..这样算的跟我一样..p17等于(0 0 0)就对了..现在不等于(0 0 0),大师下载我的图试试就知道了..我就是没搞明白17组码怎么用...
