CAD对象捕捉的灵敏度由什么控制？CAD捕捉靶框的大小有什么用？

newer

当设置了某些捕捉选项并打开了对象捕捉后，在绘图或编辑图形时，当提示定位点或距离参数时，光标在靠近图形对象的边界或顶点时，在满足条件的特征点处就会出现捕捉标记，此时单击就可以将坐标定位到捕捉标记出现的位置。

十字光标距离图形多远就能进行捕捉，或者捕捉的灵敏度是由什么控制的呢？这个灵敏度是由捕捉靶框的大小决定的，也就是只要图形上任意一条边或一个点在捕捉靶框内，就可以被捕捉到。

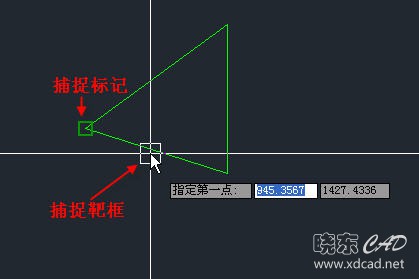

在CAD早期版本，捕捉靶框是直接显示的，你可以清楚看到捕捉靶框的大小和效果。可能是设计人员反应捕捉靶框显示会影响捕捉操作吧，在CAD高版本，捕捉靶框默认是不显示的，但它作用是不变的。如果捕捉靶框显示出来，应该是这样的，如下图所示。

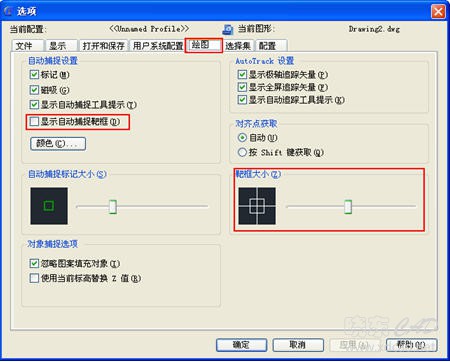

捕捉靶框的大小和是否显示都可以在“选项”对话框中设置，如下图所示。

     在对话框中利用滑块来调整可以很直观地看到靶框大小，捕捉靶框的大小同样也可以通过系统变量：APERTURE来控制，默认大小是10个像素。这只是一个对于大多数人能接受的设置，但对于你不一定是最佳设置。你如果想找一个最适合你的配置，可以先打开捕捉靶框的显示（系统变量APBOX，设置为1为显示），尝试用不同大小的捕捉靶框在你的图纸中进行捕捉操作，根据自己的感觉来决定是否需要调整捕捉靶框大小。

以上技巧适用于AUTOCAD、浩辰CAD等类似的CAD软件。
