CAD的图块统计功能怎么使用？有何作用？

浩辰CAD

　　在实际用浩辰CAD软件设计过程中，我们常常会需要了解图纸中图块的使用情况。比如，想了解一套家居设计图中使用了多少个桌几图块。这种情况下，我们可以使用浩辰CAD中的图块统计工具来获取图块的使用信息。

　　首先向大家介绍扩展工具中的“统计块数”工具，下面是“统计块数”工具的操作步骤：

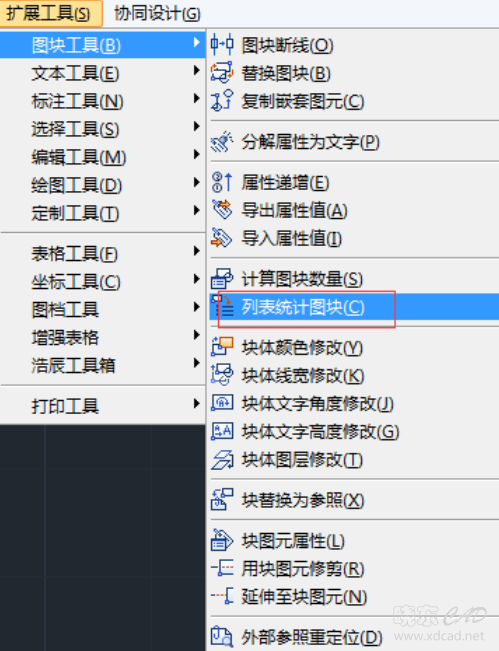

　　1、通过菜单启动“统计块数”工具，其菜单位置如下图所示。

　　

CAD教程

　　2、命令启动后，可以使用框选直接框取统计区域，也可以直接回车，对整个图纸进行统计。

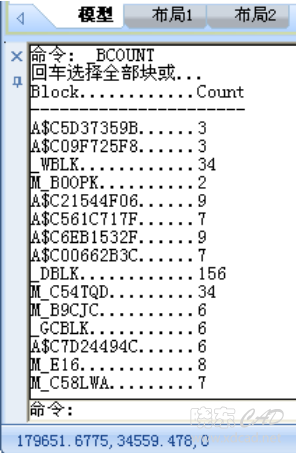

　　3、回车后，浩辰CAD以列表的形式给出图块的统计结果，如下图。

　　

CAD教程

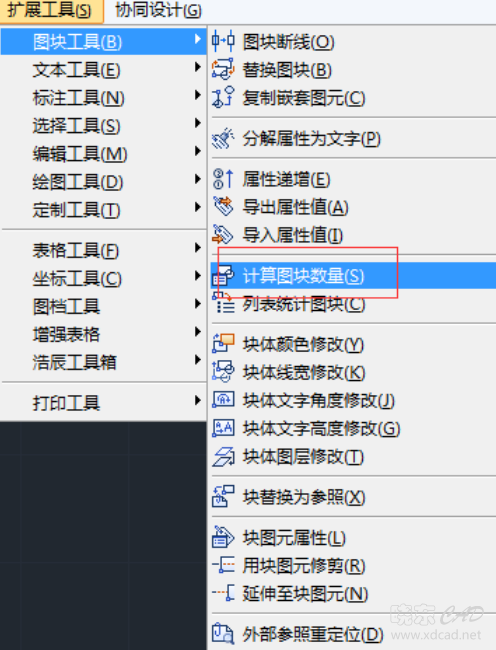

　　除了“统计块数”工具，我们还可以使用扩展工具中的“统计图块数量”，此工具的使用方法更灵活，其菜单结构如下图所示。

　　

CAD教程

　　4、启动命令。

　　5、浩辰CAD弹出如下图所示的对话框。

　　

CAD教程

　　我们可以直接输入欲统计图块的块名及图层信息，也可以单击右侧的按钮，利用鼠标来选择目标图块。

　　如果选择“忽略插入点相同的块”，对于多个具有相同插入点的图块，浩辰CAD只统计一个；如果选择“忽略比例”，并输入比例值，比如输入比例值为1，对于大小不同，但比例小于等于1的多个图块，浩辰CAD仅统计一个。

　　6、单击“统计”，浩辰CAD会对指定的图块进行统计，并显示最后的统计结果。

　　7、单击“退出”，可推出统计块数量功能。

xudi1234

统计材料用！

kmliro_2017

学习学习，感谢分享

e2002

灵活使用 data extract 与 datalink ，这些统计都能直接生成 Table 而且还是可更新的。
