暖通CAD软件怎么绘制非规则盘管的图纸？

浩辰CAD

　　浩辰暖通CAD的地暖设计中，规则盘管可以用地热盘管功能绘制，可有一些盘管不是规则的，或者用地热盘管绘制不出想要的效果。

　　这种场景可以用浩辰提供的别的盘管绘制方式来画图。譬如可以用浩辰地板采暖模块提供的异形盘管、双线盘管、单线盘管功能来完成盘管的绘制。总有一个功能可以满足设计需要。本文介绍青春无悔，浩辰暖通CAD非规则盘管的绘制方法。欢迎下载使用。

　　异形盘管

　　菜  单： [地板采暖]→[异形盘管]

　　功  能：选取盘管形式，绘制任意间距的不规则地板盘管

　　执行命令，对话框如图示：

　　

　　用户可以输入盘管间距、距墙距离、倒角半径三个参数，并且均为实际尺寸；还可以选择单线盘管或者双线盘管二种类型。

　　设置完成后：

　　命令提示：请选取第一点：

　　命令提示：指定下一点或<放弃>：

　　命令提示：指定下一点或<放弃>：

　　… …

　　（依次点击不规则房间的边界线）

　　确定，完成不异形盘管绘制。

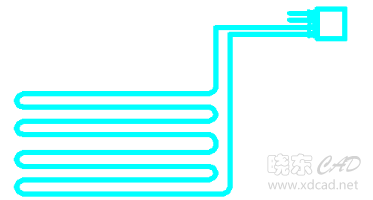

　　双线盘管

　　菜  单： [地板采暖]→[双线盘管]

　　功  能：绘制双线盘管，可将盘管与分集水器连接，或直接绘制其他类型盘管

　　盘管连接：

　　

　　命令提示行：请选取第一点或者[端点<E>]：e

　　命令提示行：请选择第一条直线：

　　命令提示行：请选择第二条直线：

　　命令提示行：指定下一点或[左对齐<L>/中间对齐<M>/右对齐<R>/沿线<A>/放弃<U>]：

　　命令提示行：指定下一点或[左对齐<L>/中间对齐<M>/右对齐<R>/沿线<A>/端点<E>/放弃<U>]：e

　　命令提示行：请选择第一条直线：

　　命令提示行：请选择第二条直线：

　　盘管绘制：

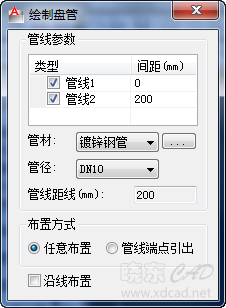

　　在图中选取点，弹出如下对话框：

　　

　　完成盘管间距、对齐方式、和沿线距离，可进行双线盘管的绘制。

　　单线盘管

　　菜  单： [地板采暖]→[单线盘管]

　　功  能：绘制单线盘管，可将盘管与分集水器连接，或直接绘制其他类型盘管。
