用CAD画图怎么制作弧形文字效果？

浩辰CAD

　　有时候看到一些案例中，需要我们把文字按照弧形排列，这可为难住不少新朋友，今天给大家分享一个简单的教程，需要制作弧形文字效果的朋友们可以接着往下看。

　　1、打开浩辰CAD软件，新建一个空白文件。

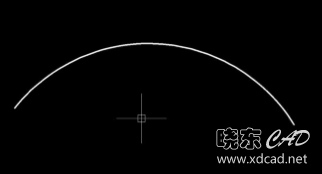

　　2、画一个圆弧，待会儿我们需要在这个圆弧上写字，字体成这个弧度。

　　

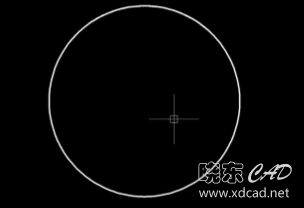

　　3、画一个辅助圆。这个辅助圆的圆心与之前的圆弧圆心重合，半径与圆弧的半径相同，效果如下图所示。

　　

　　4、在如下图所示的位置创建一个文字“你”，“DT”或者“T”都可以。

　　

　　5、将文字旋转90°，并移动文字位置到合适地点，如下图所示。

　　

　　6、将“你”进行环形阵列（笔者用的AutoCAD2012版本又叫“极轴”）。阵列的时候数量任选，笔者选择的是10个，角度可以如下图所示，选择到圆弧的左端点。

　　

　　7、如下图所示，阵列结束，删除辅助圆，软件中只留下了圆弧和阵列的文字。

　　

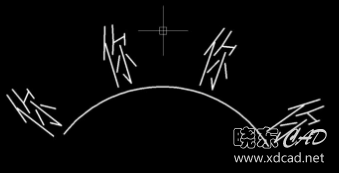

　　8、删除多余的文字，只留下圆弧上的四个文字。说明一下，如果是2012版本的软件，那么极轴阵列之后默认的是关联的，如果想删除多余的文字，还需要用“x”功能，将它们“打散”。

　　

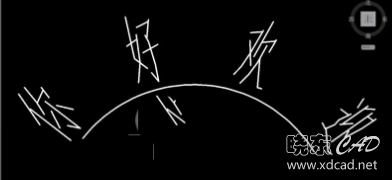

　　9、逐个逐个的将文字改成我们需要的就行了。

　　

　　以上就是cad制作弧形排列文字的教程。
