母线槽设计如何能够更加方便快捷？

浩辰CAD

　　浩辰CAD母线槽是以浩辰CAD2018为平台，一款母线槽设计的专业软件，主要功能绘制走向排布。本篇主要聊一下母线槽设计绘制操作。

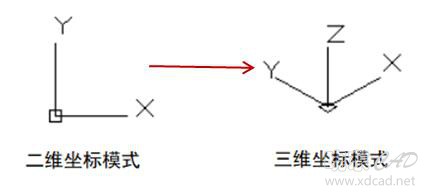

　　绘制操作前需将系统二维操作环境切换为三维状态，点击初始化，坐标显示由二维到三维。

　 　

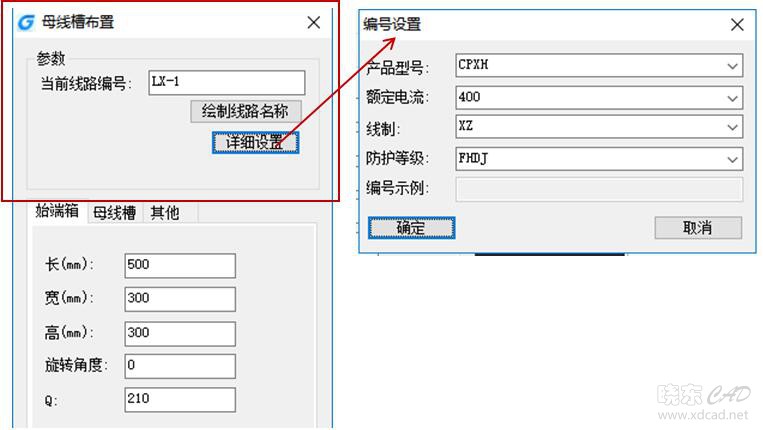

　　为后期统一管理，出物料单等，绘制前可对线路进行编号，选择“详细设置”可对产品型号、电流、防护等级等详细设置；以上设置针对整条线路。

　　

　　一般线路以始端箱开始，软件可对始端箱长宽高、角度等基本信息进行设置。

　　可以设置母线槽、弯头、三通等各项设计过程中遇到的需求；开口位置选择，参数编辑，输入尺寸就行，修改方便，直接更改参数，开口大小、位置自动调整。

　　

　　随时可以实现自动尺寸标注，快速便捷；影响绘制，可取消显示，自由随需选择。

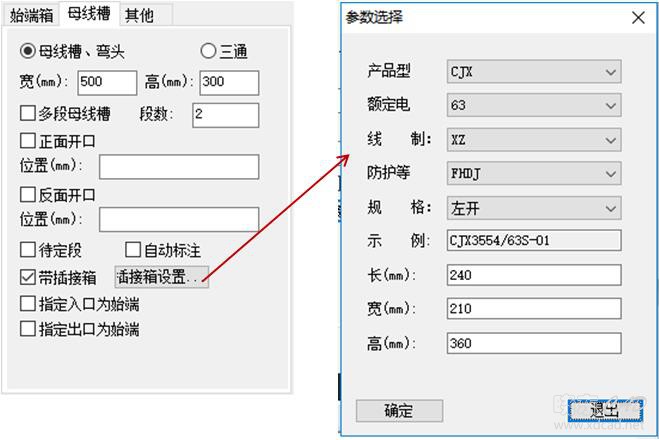

　　插接箱作为母线槽设计中必不可少的元件，软件中对插接箱专门提供了设置界面，包括尺寸、电流、型号、防护等级等；为后期材料统计提供便捷。

　　

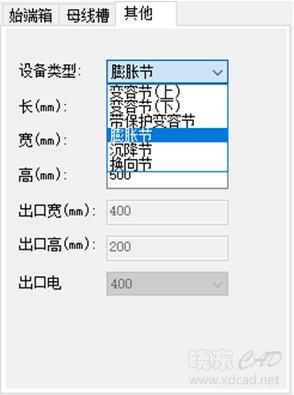

　　在“其他”中还可以选择如膨胀节、变容节等相关设备，并且设备类型还在不断的增加。特殊需求还可定制。

　　下节和大家聊一下浩辰CAD母线槽编辑。
