CAD看图王中的外部参照功能如何使用?

[复制链接]
发表于 2019-3-15 14:07:27 | 显示全部楼层 |阅读模式

马上注册,结交更多好友,享用更多功能,让你轻松玩转社区。

您需要 登录 才可以下载或查看,没有帐号?立即注册

x
  设计师在绘制图纸的过程中,很多时候为了绘图需要,会在图纸中插入相关的DWG参照图纸作为参照,当我们拿到图纸的时候,如何知道拿到的图纸是否含有参照图纸或者,如何将其中的参照图纸与图纸进行绑定呢?浩辰CAD看图王软件中的外部参照功能可供我们使用。

  当我们拿到带有参照的图纸的时候,经常会因为参照图纸与我们的图纸不在一起或者不在一个路径下,导致我们打开的图纸不全,看图很不方便,因此,当我们拿到带参照的图纸时,如果可以将参照与图纸进行绑定,就算之后不小心将参照图纸弄丢了,也不用担心图纸打开显示不全的问题了。

  那么,今天就为大家简单介绍下浩辰CAD看图王中外部参照功能的具体使用方法,具体操作步骤,如下所示:

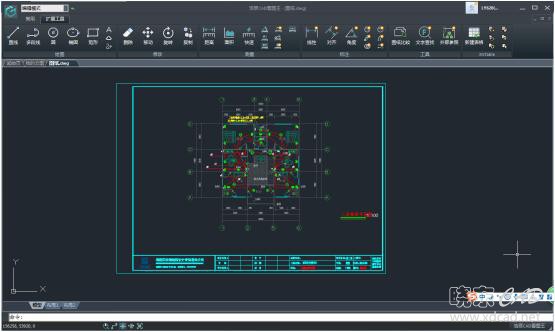

  打开浩辰CAD看图王软件,并打开图纸;

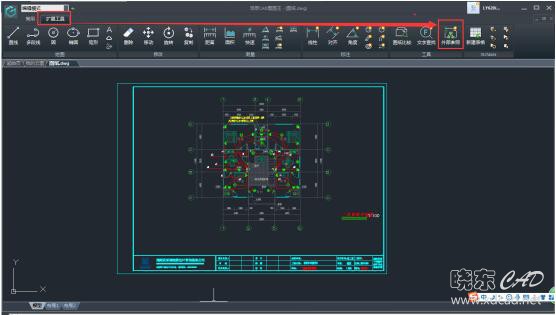

  点击扩展工具菜单下的外部参照命令;

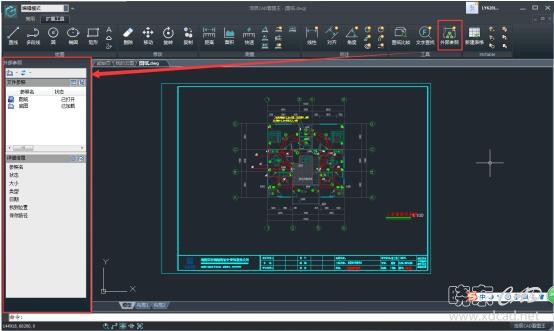

  在图纸界面的左侧弹出外部参照对话框;

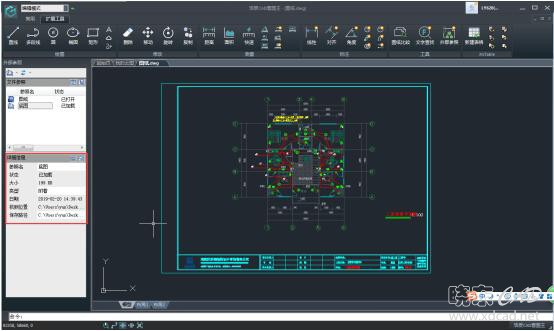

  在对话框中可以显示出参照文件的相关信息包括了参照名称、状态、大小、类型、日期以及保存路径。

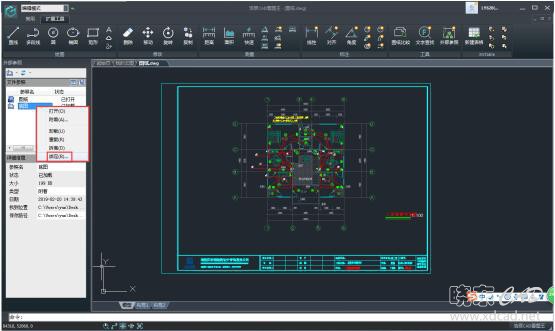

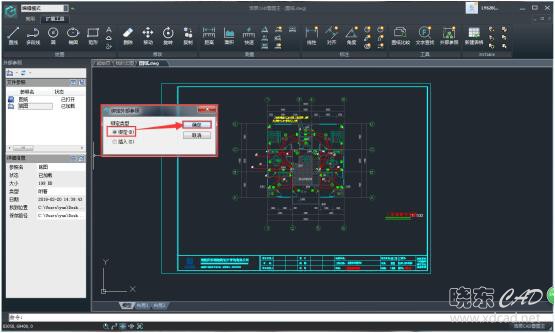

  鼠标放在参照文件名称上,右键可以进行:打开、附着、拆离、重载、卸载、绑定等操作。

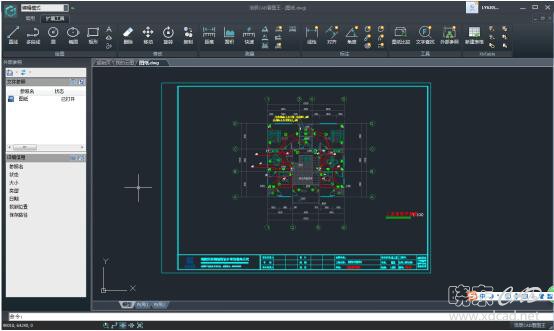

  当将参照绑定后,删除参照图纸后,打开图纸也可以完全显示图纸。


  以上就是浩辰CAD看图王中外部参照的具体使用过程,当我们拿到带参照图纸后,使用软件,对其中的参照文件进行绑定,然后,在以后的看图过程中,再也不用担心参照文件丢失,会使图纸显示不全的问题了。

  今天就介绍这么多了,希望在以后的使用中,遇到类似问题,会对大家有所帮助。
