CAD软件中剖切圆柱体的操作教程

浩辰CAD

　　在使用浩辰CAD软件绘图过程中，为了表达实体内部的结构特征，可使用剖切工具假想一个与制定对象相交的平面或曲面将该实体剖切，从而创建新的对象。可通过指定点、选择曲面或平面对象来定义剖切平面。

　　1、打开浩辰CAD软件，进入到CAD的操作界面，找到【绘图】》【实体】》【圆柱体】，绘制一个圆柱体，如图所示。

　　

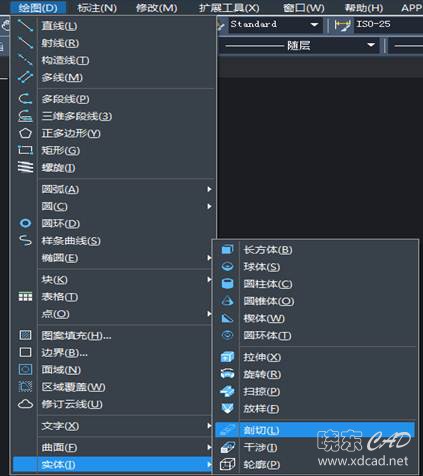

　　2、绘制好圆柱体之后，我们在常用【绘图】》【实体】里找到剖切选项，如图所示。

　　

　　3、选择剖切选项，提示我们选择需要剖切的对象，选择刚刚绘制的圆柱体，然后提示我们指定切面的起点，如图所示。

　　

　　4、指定好起点之后，按下鼠标右键提示我们指定平面的第二个点，如图所示。

　　

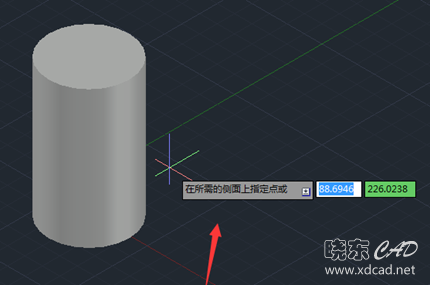

　　5、指定好第二个点之后，按下鼠标右键提示我们在所需的侧面上指定点，如图所示。

　　

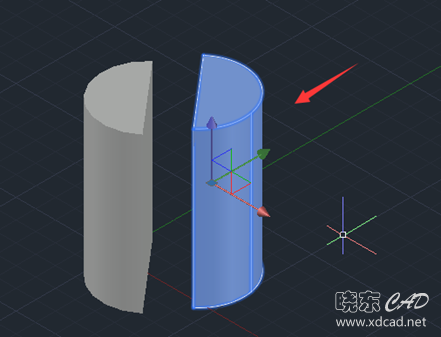

　　6、制定侧面点之后可以看到我们的圆柱体就被剖开了，其效果如图所示。

　　

　　以上是浩辰CAD软件中剖切圆柱体的操作教程。
