CAD软件中做限流电抗器计算的操作步骤

[复制链接]
发表于 2019-4-27 16:25:02 | 显示全部楼层 |阅读模式

马上注册,结交更多好友,享用更多功能,让你轻松玩转社区。

您需要 登录 才可以下载或查看,没有账号?立即注册

×
  计算是电气设计中一个重要组成部分。很多老同志天天做计算,最后头发越来越少,脑门越来越光。当然光光的脑门是聪明绝顶的标志,但还是抵不过浓密头发的**,毕竟现在是颜值**。如何延迟头发的光荣退休呢?这碗鸡汤必须干了,浩辰软件就是这碗鸡汤,足以慰藉电气设计人的心灵。本文介绍如何做限流电抗器计算。

  功能:限流电抗器计算

  打开浩辰cad电气软件。该功能在电气屏幕菜单中:[计算] → [设备校验] → [限流电抗器]

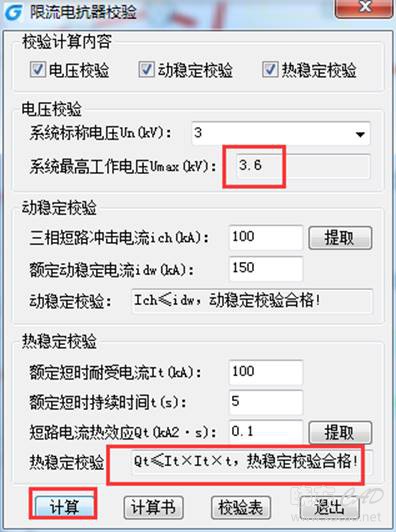

  执行此命令,弹出计算界面


  软件选择电压校验、动稳校验、热稳定校验 三种校验内容

  可以在校验计算内容那里进行勾选。


  如果不打勾,则计算界面相应部分变成灰色不可用状态如 下图:

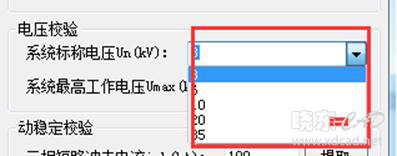

  选好要校验计算的内容后,依次输入参数,其中电压校验,电压可选也可以手动输入

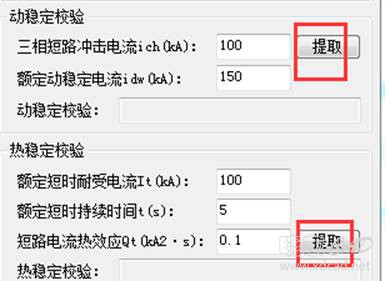

  动稳定校验的三项短路冲击电流和 热稳定校验部分的短路电流热效应参数 可以从图中提取


  点击计算可以根据参数进行校验,界面给出校验结果


  点击计算书可以生成计算书

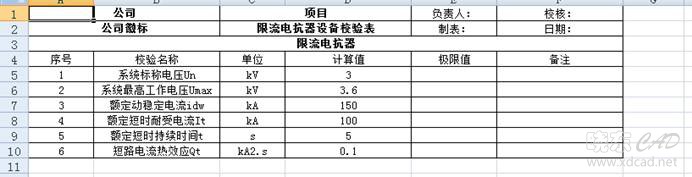

  点击校验表 可以生成excel格式的校验表
