CAD布局中有些视口显示空白怎么办呢？

浩辰CAD

　　有时我们使用浩辰CAD软件打开图纸进入布局后，有些视口可以正常显示，但有些视口内却显示空白，这是什么原因呢？下面给大家整理一下，视口不显示内容可能有下面几种原因以及解决方法。
　　
　　原因：
　　
　　1、显示视口对象被设置为否
　　
　　如果显示视口对象被设置为否，视口将显示为空白。当视口显示为空白的时候首先检查一下是不是这个选项被关闭了。
　　

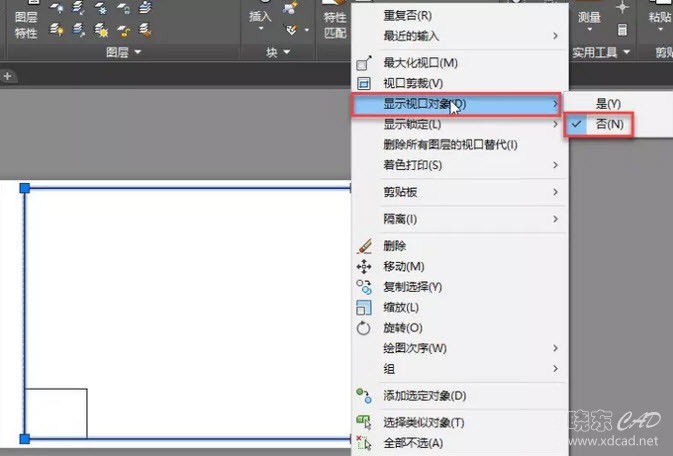

　　选中视口后，右键，就可以在右键菜单中检查和设置显示视口对象，如下图所示。
　　

　　

　　
　　如果布局中视口比较多，图形比较复杂的时候，可以将一些暂不操作的视口的显示对象设置为否，提升操作速度。
　　
　　一般情况下不会手动去设置这个选项，如果发现这个选项异常被设置为否，可以注意一下是不是使用的插件或专业软件功能设置的。
　　
　　2、视口太多超过数量限制
　　

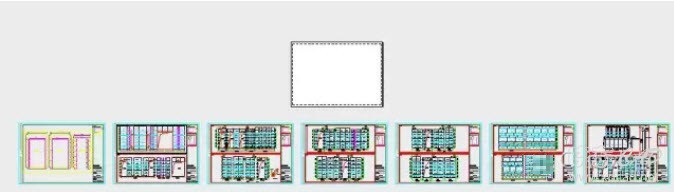

　　浩辰CAD一个布局中可激活的视口的数量是有限制的，如果超过这个显示，那些视口也会显示空白，如下图所示。
　　

　　

　　
　　每次在讲到布局，我都会建议大家每个布局只放一个图框，不要用太多视口，但经常看到一些图纸按照模型空间的使用方法，一个布局插入了数个图框，创建了大量视口。这种图纸不仅切换布局缓慢，操作卡顿，而且还会出现有些视口显示空白的情况。
　　
　　前一段时间就有一位网友的图纸就是图纸中视口太多了，达到了93个，如下图所示。
　　

　　

　　
　　CAD布局空间能同时显示少个视口是由变量MAXACTVP (Maxmium Active viewports最多激活视口)控制的，最大值是64。有时候视口并没有那么多，也有视口显示空白，那是因为图纸中的MAXACTVP的值被改小了，比如被改成了8。
　　
　　解决办法：
　　
　　如果MAXACTVP被修改过且视口数量少于64个，可以将MAXACTVP的值改成64。
　　
　　如果布局中视口超过63个，这些视口是无法同时显示的，遇到这种情况怎么办呢？
　　
　　这些视口不会在同一个图框内，解决的办法就是将布局进行拆分，让单个布局中的视口少于MAXACTVP。
　　
　　难道要再建一个布局，重新创建这些视口吗?
　　
　　不用！我找到一种偷懒的办法，就是复制布局。
　　
　　操作方法如下：
　　

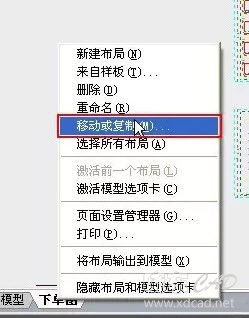

　　1、在布局空间中右键单击布局标签，在右键菜单中选择“移动或复制”，如下图所示。
　　

　　

　　
　　2、在弹出的对话框中选择要复制的布局，勾选对话框底部的“创建副本”，如下图所示。
　　

　　

　　
　　3、点“确定”按钮，就可以复制出一模一样的布局。
　　
　　4、进入原来的布局，框选并删掉一半的图框，再切换到复制出的新布局，将原布局中保留的图框删除。就是将原来的一个布局分成两个布局，每个布局的视口都不会超过64个，这样每个视口就可以正常显示了，如下图所示。
　　

　　

　　
　　除了上面两种情况外，还有一种情况，视口比例太大或者正好显示了图纸的空白区域，遇到这种情况，可以进入此视口，双击鼠标中间全图显示，然后再重新设置视口比例和位置。
　　
　　最后总结一下，当出现视口显示空白时，先选中视口，右键检查一下显示对象的设置，然后返回布局，全选后或用快速选择，看一下有多少个视口，如果这些设置都没有问题，再检查一下视口的比例和视图是否有问题。如果这些都没有问题，还是显示空白，那就需要具体图纸具体分析了。
