CAD捕捉靶框大小有什么用?

[复制链接]
发表于 2019-5-15 14:47:08 | 显示全部楼层 |阅读模式

马上注册,结交更多好友,享用更多功能,让你轻松玩转社区。

您需要 登录 才可以下载或查看,没有帐号?立即注册

x
  浩辰CAD软件中设置了某些捕捉选项并打开了对象捕捉后,在CAD绘图或编辑图形时,当提示定位点或距离参数时,光标在靠近图形对象的边界或顶点时,在满足条件的特征点处就会出现捕捉标记,此时单击就可以将坐标定位到捕捉标记出现的位置。

  十字光标距离图形多远就能进行捕捉,或者捕捉的灵敏度是由什么控制的呢?这个灵敏度是由捕捉靶框的大小决定的,也就是只要图形上任意一条边或一个点在捕捉靶框内,就可以被捕捉到。

  在浩辰CAD早期版本,捕捉靶框是直接显示的,你可以清楚看到捕捉靶框的大小和效果。可能是设计人员反应捕捉靶框显示会影响捕捉操作吧,在浩辰CAD高版本,捕捉靶框默认是不显示的,但它作用是不变的。如果捕捉靶框显示出来,应该是这样的,如下图所示。

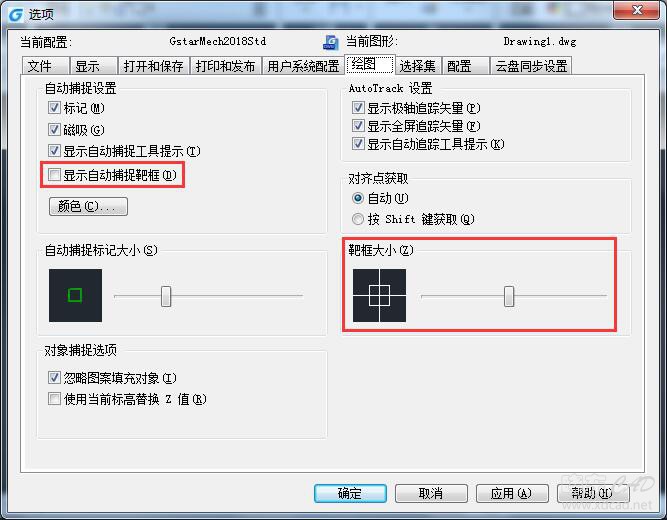

  捕捉靶框的大小和是否显示都可以在“选项”对话框中设置,如下图所示。


  在对话框中利用滑块来调整可以很直观地看到靶框大小,捕捉靶框的大小同样也可以通过系统变量:APERTURE来控制,默认大小是10个像素。这只是一个对于大多数人能接受的设置,但对于你不一定是最佳设置。你如果想找一个最适合你的配置,可以先打开捕捉靶框的显示(系统变量APBOX,设置为1为显示),尝试用不同大小的捕捉靶框在你的图纸中进行捕捉操作,根据自己的感觉来决定是否需要调整捕捉靶框大小。

论坛插件加载方法
发帖求助前要善用【论坛搜索】功能,那里可能会有你要找的答案;
如果你在论坛求助问题,并且已经从坛友或者管理的回复中解决了问题,请把帖子标题加上【已解决】;
如何回报帮助你解决问题的坛友,一个好办法就是给对方加【D豆】,加分不会扣除自己的积分,做一个热心并受欢迎的人!

已领礼包: 380个

财富等级: 日进斗金

发表于 2019-5-16 08:37:55 | 显示全部楼层
恩,也不是越大越好。
