为什么CAD虚线无论怎么调整比例都显示成实线？

浩辰CAD

　　前几天同事遇到一个比较奇怪的问题，在使用浩辰CAD软件绘制图纸的过程中，发现CAD图纸中的虚线无论怎么调整比例都不显示，但打印时虚线却能正常显示，显示效果如下图所示。

　　

　　打印预览效果如下图所示。

　　

　　这个真的很神奇！之前遇到过虚线显示为实线通常是比例的问题，调整一下比例就正常了，有过模型空间和布局空间显示不一致的情况，但还没有遇到过显示和打印效果不一致的情况。

　　同事将图纸发过来以后，尝试调整线型比例，很奇怪，有时将线型比例调整到5000到10000能显示一下，再调小一点或调大就又不显示了，哪怕你再调回5000也不显示，可能需要调整到8000才显示，如下图所示。

　　

　　我研究了半天，先尝试查看相关变量，没有找到原因，然后我尝试删除图形、清理多余的图形，最后图中只剩几条直线了，仍然不行。

　　将图形复制到新图中线型就能正常显示，复制到此图就不显示，我想肯定是哪个参数设置与其他图纸不同，但CAD变量如此之多，感觉跟线型显示相关的变量不多，试了也不起作用，我准备放弃了。

　　真是山穷水尽疑无路，柳暗花明又一村！

　　我正准备放弃，告诉他目前我能想到的办法就是复制粘贴到新图的时候，他又问了一个新问题，说自己画的圆直接显示为多边形，RE重生成也不管用，我在他的图上试了一下，果然如此。如下图所示。

　　

　　在浩辰CAD中默认圆都是用多边形显示，边数跟圆在视图中的大小和圆和弧显示精度设置是有关的，如果精度设置得比较低，画出来就是多边形。

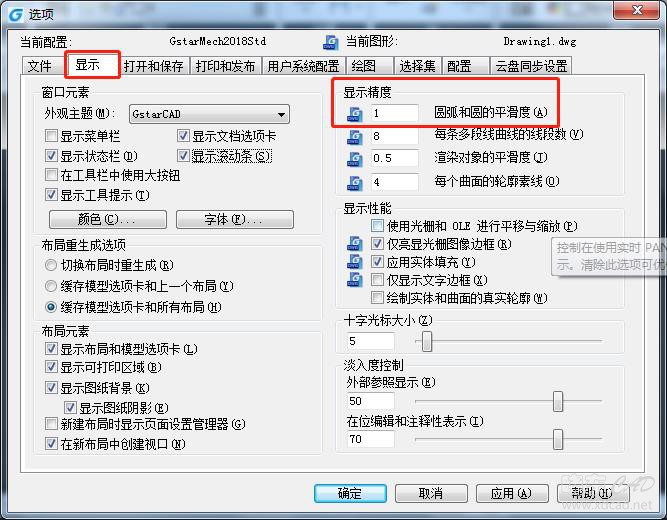

　　于是我决定检查一下他的设置，打开选项OP对话框，结果发现这个设置居然是1，如下图所示。

　　

　　这个精度默认值是1000，如果设置成比较小的数值，直接画圆就会显示为多边形，RE也肯定不管用。我此数值调整回默认值1000后关闭选项对话框，奇迹发生了！

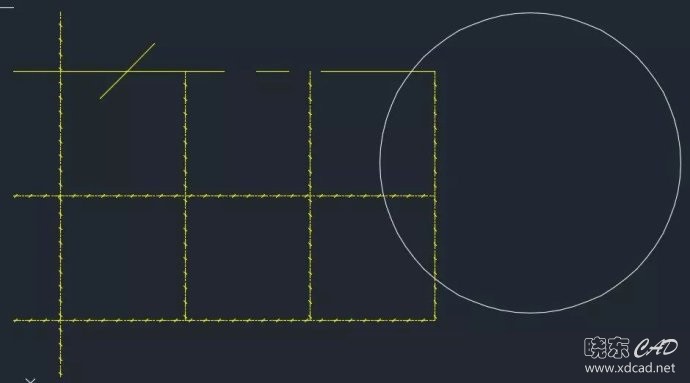

　　不仅圆显示正常了，线型居然也显示正常了，如下图所示。

　　

　　线型的显示居然跟圆和弧的显示精度有关系！

　　这是之前我没有想到的。试了一下修改参数的值，也没有找到什么规律，比如在某个视图下设置成15不显示，设置成16线型就显示了，如果将图形缩小一点，可能需要设置成30才显示。

　　之前写过文章介绍过圆弧精度的问题，当时建议大家不要讲此数值设置得过大，会影响性能，但并没有强调不要设置得过小，现在知道了，调整得过小，不仅影响圆的显示，还会影响虚线的显示。如果你遇到虚线无论如何调整比例都不显示的情况，可以检查一下圆弧精度（变量VIEWRES）的设置。
