CAD布局中模型空间与图纸空间的图形怎么才能相互转换呢？

浩辰CAD

　　在浩辰CAD模型空间绘制的图形会跟随视口比例改变，而图纸空间绘制的图形由于在视口之外，就不会受视口的影响。常规操作是在模型空间绘图，在图纸空间只插入图框相关的一些内容，但也有不少人会在布局空间进行标注甚至进行绘图。

　　如果由于没有切换模型和图纸空间将图形绘制到了错误的空间，或者就是想将图形从一个空间转换到另一个空间，只用一个命令：CHSPACE就可以解决问题。这个命令比较长，如果英文好的话也很容易记住，就是change space(改变空间)的缩写。

　　用CHSPACE命令可以将图纸空间的图形变到模型空间，或者从模型空间转换图纸空间，为了保证图形在转换前后在布局中显示尺寸一致，都存在一个比例转换的问题。

　　如果要从图纸空间转换到模型空间，当只有一个视口时，自动使用此视口的比例进行转换。比如在图纸空间画了一个半径为50的圆，视口比例为1:10，转换到 模型空间后圆的半径会变成500。假设一个布局中有多个视口，软件会提示让选择一个视口，然后用此视口的比例进行转换。如下图所示。

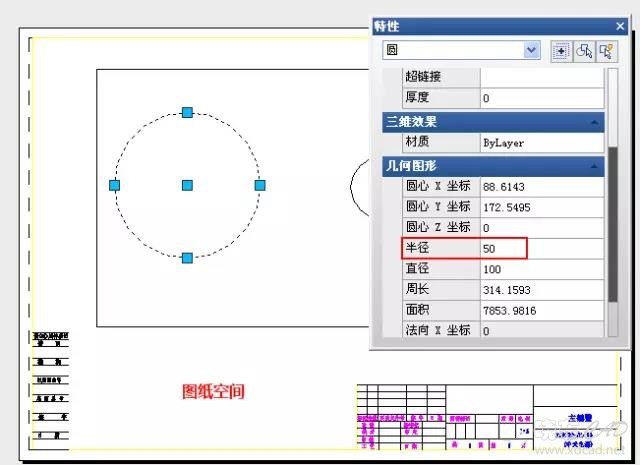

　　转换前：图纸空间

　　

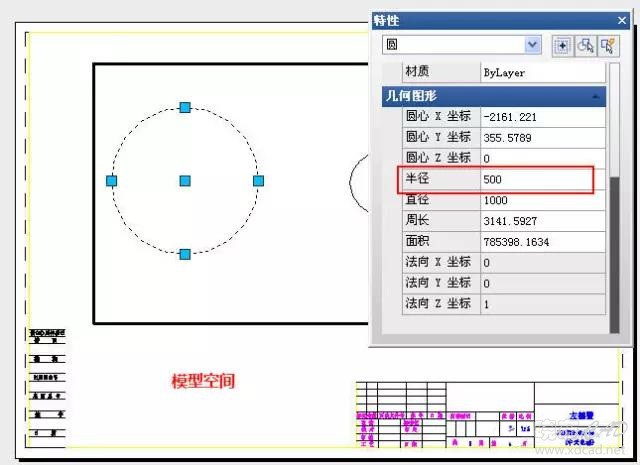

　　转换后：模型空间

　　

　　从模型空间转换到图纸空间，先要激活视口才能选择转换的图形，转换时同样也会使用激活视口比例，不过换算方式是反过来的，例如模型空间中一个半径为50的圆，是偶比例为1:10，那转到图纸空间的圆的半径就会变为5。

　　以上技巧适合于AutoCAD、浩辰CAD等通用的CAD软件。
