如何使用CAD软件来将光栅图像进行裁剪和设置透明？

浩辰CAD

　　浩辰CAD中的光栅图像，也就是我们平时说的图像或图片文件，常见的格式有BMP\JPG\PNG\TGA\TIF等。
　　光栅图像本身是矩形的，但有时我们只希望显示其中一部分，需要将图像的一部分裁剪掉或变成透明效果，在WORD和POWERPOINT这些软件里都有工具可以设置裁剪和透明，在CAD是否可以设置裁剪和透明呢？
　　答案是肯定的，而且CAD作为一款图形软件，显然要比OFFICE软件提供更灵活的功能。CAD提供了光栅图像裁剪的功能，也提供了透明的功能，我们可以根据自己的需要去设置透明效果。
　　首先来说一下图像裁剪，CAD图像裁剪不仅可以用矩形框进行裁剪，还可以创建多边形、椭圆等任意封闭区域进行裁剪，封闭线可以自相交，但裁剪效果就不保证了。矩形、不规则多边形边界可以在裁剪时再定义，但建议事先就画好裁剪边界。
　　图像裁剪的命令是imageclip，菜单：修改》裁剪》图像，在新版RIBBON界面的工具栏里还真没找到按钮在哪儿。如果英语还行的话，记住这命令也不难，image(图像)，clip(裁剪)。
　　执行imageclip命令后，提示选择图像，然后会弹出如下提示：
　　输入图像剪裁选项 [开(ON)/关(OFF)/删除(D)/新建边界(N)]<新建边界>
　　如果设置了裁剪边界后，可以通过ON和OFF开关裁剪效果或输入D删除设置好的裁剪边界，默认选项为“新建边界”，直接回车会弹出如下提示：
　　外部模式 - 边界外的对象将被隐藏。
　　指定剪裁边界或选择反向选项:
　　[选择多段线(S)/多边形(P)/矩形(R)/反向剪裁(I)]<矩形>:

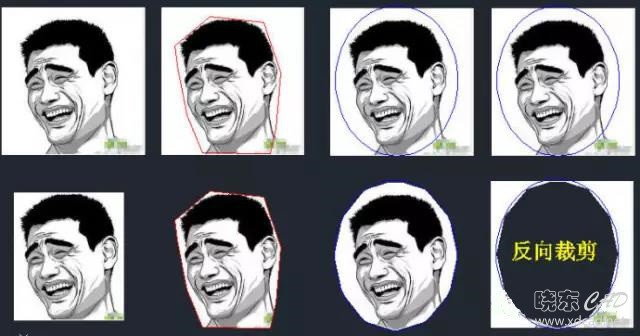

　　从选项中我们可以看到裁剪边界可以选择矩形、多边形和选择多段线，你可以根据自己的需要来输入选项，默认选项是矩形。各种不同边界的裁剪效果如下：

　　

　　注：图像裁剪只支持多边形边界，圆、椭圆或样条曲线边界是不支持的。如果要用椭圆边界，需要将PELLIPSE变量设置成1，绘制由多段线构成的椭圆。样条曲线则需要用PE命令转换成多段线。
　　圆形的话虽然可以用多段线来绘制，比如画多段线的时候输入A，画个半圆，然后输入CL，直接封闭就是一个多段线圆，但选作裁剪边界时好像还是不行。图像裁剪时不支持带弧段的多段线，如果一条多段线由多段弧线组成，裁剪边界将是由端点组成的多边形。而用多段线绘制的圆，转换后是两条重合的线段，无法形成封闭区域，因此无法裁剪。如果非要裁剪成圆形的话，看来只能用多边形来绘制边界了，边数设置得多一点就像圆了。

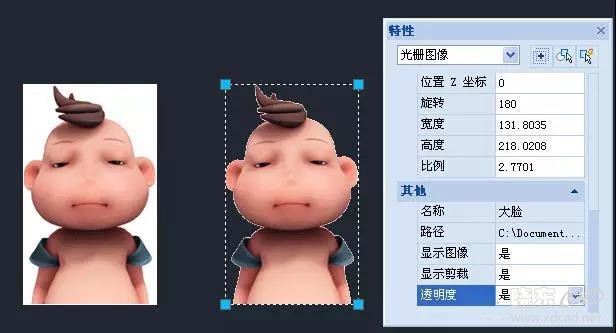

　　如果图像的裁剪边界很复杂，需要跟图像内容的边界贴合得非常好的话，或者你就需要一个非常圆滑的圆形边界的话，就不建议用多段线边界来裁剪了，可以利用图像处理软件对图像进行处理， 然后利用透明功能来处理图像了，比如说将图片保存为带透明区域或通道的PNG\TGA\TIF文件，在CAD理插入图像后，将图像属性设置为透明，如下图所示。

　　

　　在这种情况，虽然周围的图像不显示了，但还会显示一个矩形框，如果不想显示边框，需要调整一个变量：imageframe的值为0，这个变量在菜单里可以找到：修改》对象》图像》边框。

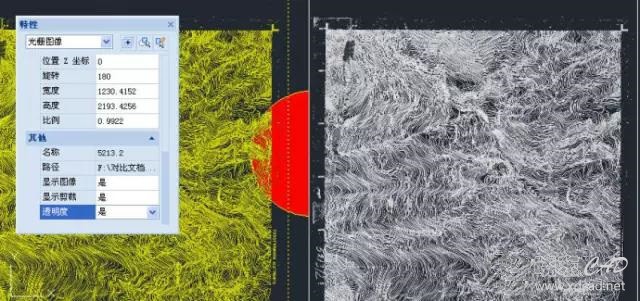

　　在CAD中用得比较多，而且最重要的图像是扫描的地形图，对于类似地形图的透明有着特殊的处理方式，这些图像通常都非常大，单个图像文件有的就有十几、二 十MB，这些图形不需要做太复杂的处理，只需保存成黑白分明的黑白（灰度模式）图形，插入到CAD中后，就可以自动处理透明效果，而且线条颜色还可以通过 颜色属性进行设置。如下图所示，原图是白底黑线的TIF图形，这是插入到CAD后的效果，左侧是设置透明和颜色后的效果，右侧是原始并不设置透明的效果。

　　

　　以上技巧适用于AUTOCAD及浩辰CAD等类似的CAD软件。
