CAD软件中的缩放SC命令如何使用？简单介绍一下吧！

浩辰CAD

　　在浩辰CAD软件中，缩放SC命令其实和旋转RO很像，旋转是改变图形的角度，缩放是改变图形的比例，两个命令的参数是类似的，但由于CAD只支持等比缩放，所以缩放命令操作还是比较简单的。

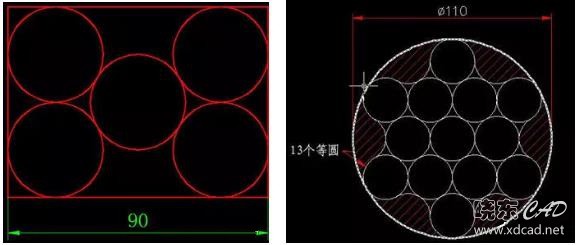

　　缩放SC命令执行后，命令会提示让我们直接输入缩放的比例，也可以选择缩放的同时复制，当然我们要重点介绍的还是缩放的最后一个参数：参照（R）。缩放的参照R选项在网上流传的习题中经常会用到，这些练习图有时只给出一个尺寸，比如下面几个例图。

　　

　　

　　看到这些CAD图形，初学者往往会觉得无从下手，如果要先按已知尺寸画出外边的图形，然后再去办法画内部那些圆，估计想破脑袋也画不出来。但如果你知道缩放的参照参数的用法，换一种思路来画这些图形就比较简单了，所以这里重新再讲一下，希望对初学者帮助。
　　内部这些小圆都是相切的，无论一排4个还是3个，还是一列2个，通过简单的复制、旋转复制就可以画出来，完后在画好的小圆外面在画矩形、三角形或圆就变得简单了。之前发过相关文章，介绍了上面矩形那张图的画法，这里简单介绍一下最后这张三角形的画法。
　　1、先随意按照一个半径画一个圆，当然也可以绘制一个预设半径的圆，比如将半径设置为10。

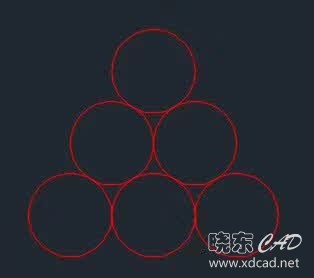

　　2、利用象限点捕捉横向复制3个，然后再将一侧两个圆绕另一个圆的圆心旋转60度的同时复制，然后再将中间的圆横向复制一个，这样就画了所有的圆，如下图所示。

　　

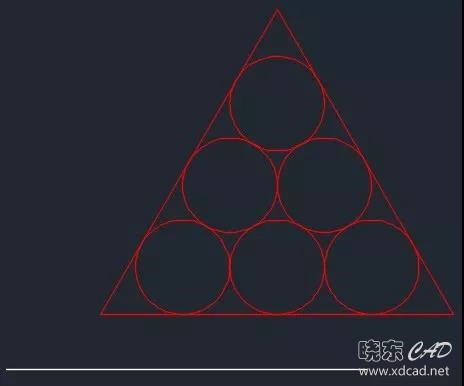

　　3、利用切点捕捉画出外围的三条切线，用圆角命令将他们连接成三角形，如下图所示。

　　

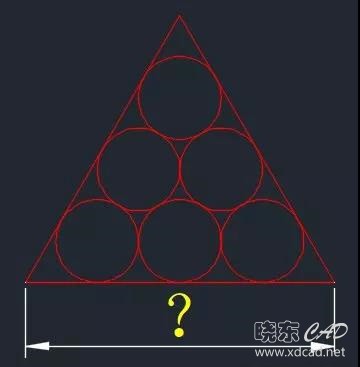

　　现在我们并不知道三角形的边长是多少，这并重要，我们只需要知道最终它的尺寸是多少。

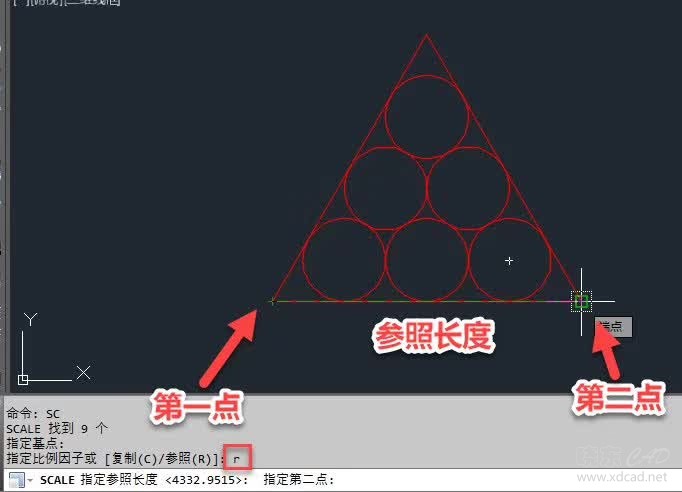

　　4、输入SC，回车，框选三角形和圆后回车，指定到三角形底边的一个顶点为基点，输入R，回车，命令行会提示指定参照长度，我们并不知道现在三角形底边的长度，因此需要通过捕捉底边的两个点来确定参照长度，如下图所示。

　　

　　指定完第二点后，命令行会提示输入新长度或点（P）参数。

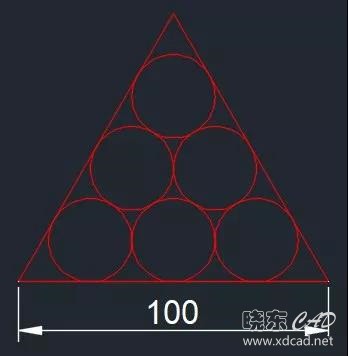

　　5、提示指定新长度的时候输入100，最终的图形就可以完成了。

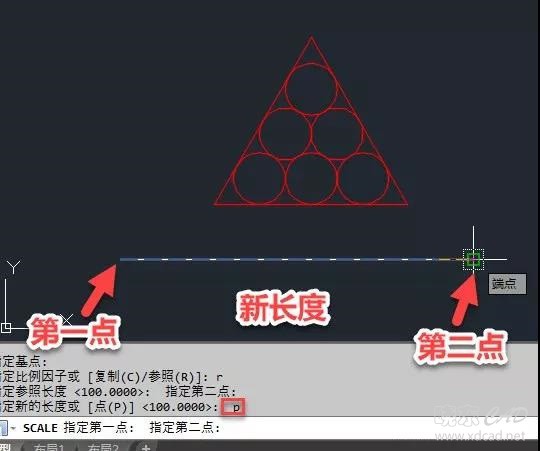

　　如果我们需要底边的尺寸与图中其他图形相同，可以输入P选项，回车，在图中再去拾取两个点来作为底边缩放后的尺寸，比如我们要让三角形的底边的长度跟图中未知的直线长度相同，就可以利用P选项，如下图所示。

　　

　　缩放结果如下图所示。

　　

　　以上就是浩辰CAD软件中缩放SC命令的使用技巧，希望可以对大家有所帮助。本文转载自CAD小苗公众号。
