[已解决] 【已解决】控制选中的尺寸标注,是否显示其尺寸界线

[复制链接]
发表于 2019-8-23 17:17:19 | 显示全部楼层 |阅读模式

马上注册,结交更多好友,享用更多功能,让你轻松玩转社区。

您需要 登录 才可以下载或查看,没有账号?立即注册

×
本帖最后由 lizhaojun45 于 2019-8-24 14:44 编辑

麻烦大师们,有空的时候编个插件【LISP源码】,论坛找了好久都没有可用的。

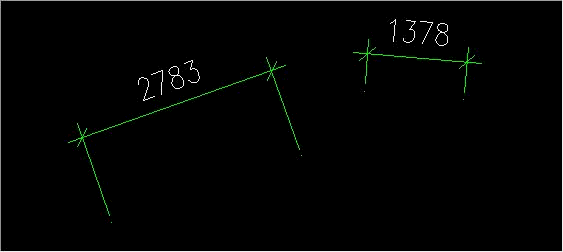

通常情况下,标注的尺寸,是不用显示其尺寸界线的,但有些细尺寸(不是全部的尺寸哦),怕其它的人看图的时候,看错,要显示它的尺寸界线,每次都是先选中要显示其尺寸界线的尺寸标注,在按Ctrl+1,然后在右边的特性框里找到相对应的选项来改,选项太多,找起来都眼花,

论坛插件加载方法
发帖求助前要善用【论坛搜索】功能,那里可能会有你要找的答案;
如果你在论坛求助问题,并且已经从坛友或者管理的回复中解决了问题,请把帖子标题加上【已解决】;
如何回报帮助你解决问题的坛友,一个好办法就是给对方加【D豆】,加分不会扣除自己的积分,做一个热心并受欢迎的人!

已领礼包: 511个

财富等级: 财运亨通

发表于 2019-8-23 18:44:21 | 显示全部楼层
本帖最后由 pxr201419 于 2019-8-23 20:15 编辑

(defun c:ccjx ()
    (vl-load-com)
    (setq aa (vlax-ename->vla-object (car (entsel "选择尺寸"))))
    (if        (= (vlax-get-property aa 'ExtLine1Suppress) :vlax-false)
        (progn (vlax-put-property aa 'ExtLine1Suppress 1)
               (vlax-put-property aa 'ExtLine2Suppress 1)
        )
        (progn (vlax-put-property aa 'ExtLine1Suppress 0)
               (vlax-put-property aa 'ExtLine2Suppress 0)
        )
    )
    (princ)
)
(prompt "更改当前尺寸界线状态,命令ccjx")(princ)

点评

大师,如何实现光标选中或者离光标近的尺寸界线显示与隐藏呢?  详情 回复 发表于 2019-8-24 09:23
论坛插件加载方法
发帖求助前要善用【论坛搜索】功能,那里可能会有你要找的答案;
如果你在论坛求助问题,并且已经从坛友或者管理的回复中解决了问题,请把帖子标题加上【已解决】;
如何回报帮助你解决问题的坛友,一个好办法就是给对方加【D豆】,加分不会扣除自己的积分,做一个热心并受欢迎的人!
回复 支持 反对

使用道具 举报

已领礼包: 3904个

财富等级: 富可敌国

发表于 2019-8-24 00:03:26 | 显示全部楼层
做一个热心并受欢迎的人
论坛插件加载方法
发帖求助前要善用【论坛搜索】功能,那里可能会有你要找的答案;
如果你在论坛求助问题,并且已经从坛友或者管理的回复中解决了问题,请把帖子标题加上【已解决】;
如何回报帮助你解决问题的坛友,一个好办法就是给对方加【D豆】,加分不会扣除自己的积分,做一个热心并受欢迎的人!
回复 支持 反对

使用道具 举报

已领礼包: 769个

财富等级: 财运亨通

发表于 2019-8-24 09:23:12 | 显示全部楼层
pxr201419 发表于 2019-8-23 18:44
(defun c:ccjx ()
    (vl-load-com)
    (setq aa (vlax-ename->vla-object (car (entsel "选择尺寸"))) ...

大师,如何实现光标选中或者离光标近的尺寸界线显示与隐藏呢?

点评

加个动态功能  详情 回复 发表于 2019-8-24 14:27
论坛插件加载方法
发帖求助前要善用【论坛搜索】功能,那里可能会有你要找的答案;
如果你在论坛求助问题,并且已经从坛友或者管理的回复中解决了问题,请把帖子标题加上【已解决】;
如何回报帮助你解决问题的坛友,一个好办法就是给对方加【D豆】,加分不会扣除自己的积分,做一个热心并受欢迎的人!
回复 支持 反对

使用道具 举报

已领礼包: 2230个

财富等级: 金玉满堂

发表于 2019-8-24 10:36:20 | 显示全部楼层
论坛热心人不错。
论坛插件加载方法
发帖求助前要善用【论坛搜索】功能,那里可能会有你要找的答案;
如果你在论坛求助问题,并且已经从坛友或者管理的回复中解决了问题,请把帖子标题加上【已解决】;
如何回报帮助你解决问题的坛友,一个好办法就是给对方加【D豆】,加分不会扣除自己的积分,做一个热心并受欢迎的人!
回复 支持 反对

使用道具 举报

已领礼包: 511个

财富等级: 财运亨通

发表于 2019-8-24 14:27:04 | 显示全部楼层
本帖最后由 pxr201419 于 2019-8-24 14:37 编辑
sh_h 发表于 2019-8-24 09:23
大师,如何实现光标选中或者离光标近的尺寸界线显示与隐藏呢?

加个动态功能,不改原来尺寸界线的参数。在鼠标接近尺寸时,原来不显示尺寸界线的,暂时显示,鼠标离开后恢复隐藏。(defun c:dtjx ()
    (vl-load-com)
    (setq ss1 (ssadd))
    (while (eq 5 (car (setq gr (grread t 5 0))))
        (setq sPt (cadr gr))
        (setq pH (getvar "pickbox"))
        (setq scr (getvar "screensize"))
        (setq vs (getvar "viewsize"))
        (setq h (* 2.0 vs (/ pH (cadr scr))))
        (if (setq ss (ssget "C" (polar spt 0.7 (* 1.4 h)) (polar spt (+ pi 0.7) (* 1.4 h)) '((0 . "DIMENSION"))))
            (progn
                (setq aa (ssname ss 0))
                (cond ((= (vlax-get-property (vlax-ename->vla-object aa) 'ExtLine1Suppress) :vlax-true)
                       (vlax-put-property (vlax-ename->vla-object aa) 'ExtLine1Suppress 0)
                       (vlax-put-property (vlax-ename->vla-object aa) 'ExtLine2Suppress 0)
                       (ssadd aa ss1))                    )                )
            (progn
                (cond ((setq bb (ssname ss1 0))
                       (vlax-put-property (vlax-ename->vla-object bb) 'ExtLine1Suppress 1)
                       (vlax-put-property (vlax-ename->vla-object bb) 'ExtLine2Suppress 1)
                       (ssdel bb ss1)))                )            )
        )
    (princ)
)




点评

大师,也许我的表达有误,插件确实很棒! 其实我希望的效果是标注的两个尺寸界线分别控制,选哪个隐藏哪个 或者是我光标点选尺寸标注了,离光标点选位置近的那个尺寸界线就隐藏或显示 这一点我一直不知道怎么实现  详情 回复 发表于 2019-8-29 10:34

评分

参与人数 1D豆 +5 收起 理由
sh_h + 5 热心帮忙奖!

查看全部评分

论坛插件加载方法
发帖求助前要善用【论坛搜索】功能,那里可能会有你要找的答案;
如果你在论坛求助问题,并且已经从坛友或者管理的回复中解决了问题,请把帖子标题加上【已解决】;
如何回报帮助你解决问题的坛友,一个好办法就是给对方加【D豆】,加分不会扣除自己的积分,做一个热心并受欢迎的人!
回复 支持 反对

使用道具 举报

 楼主| 发表于 2019-8-24 14:43:38 | 显示全部楼层
谢谢,两个插件都很好用。
论坛插件加载方法
发帖求助前要善用【论坛搜索】功能,那里可能会有你要找的答案;
如果你在论坛求助问题,并且已经从坛友或者管理的回复中解决了问题,请把帖子标题加上【已解决】;
如何回报帮助你解决问题的坛友,一个好办法就是给对方加【D豆】,加分不会扣除自己的积分,做一个热心并受欢迎的人!
回复 支持 反对

使用道具 举报

 楼主| 发表于 2019-8-24 15:33:25 | 显示全部楼层
大哥,我觉得,应该还有改动的空间,第一个插件,要是能改成可以多选就更好了,
第二个插件,重复执行的情况下,点右键是行不通的,必须按空格或回车键才可以。
使用效果还是杠杠杠的好。
论坛插件加载方法
发帖求助前要善用【论坛搜索】功能,那里可能会有你要找的答案;
如果你在论坛求助问题,并且已经从坛友或者管理的回复中解决了问题,请把帖子标题加上【已解决】;
如何回报帮助你解决问题的坛友,一个好办法就是给对方加【D豆】,加分不会扣除自己的积分,做一个热心并受欢迎的人!
回复 支持 反对

使用道具 举报

已领礼包: 769个

财富等级: 财运亨通

发表于 2019-8-29 10:34:09 | 显示全部楼层
pxr201419 发表于 2019-8-24 14:27
加个动态功能,不改原来尺寸界线的参数。在鼠标接近尺寸时,原来不显示尺寸界线的,暂时显示,鼠标离开后 ...

大师,也许我的表达有误,插件确实很棒!
其实我希望的效果是标注的两个尺寸界线分别控制,选哪个隐藏哪个
或者是我光标点选尺寸标注了,离光标点选位置近的那个尺寸界线就隐藏或显示
这一点我一直不知道怎么实现,请赐教,谢谢!

点评

上面给出的是两条界线一起控制的,你可以增加一段,先判断跟鼠标接近的是ExtLine1还是ExtLine2,分别控制就好了  详情 回复 发表于 2019-8-30 07:44
论坛插件加载方法
发帖求助前要善用【论坛搜索】功能,那里可能会有你要找的答案;
如果你在论坛求助问题,并且已经从坛友或者管理的回复中解决了问题,请把帖子标题加上【已解决】;
如何回报帮助你解决问题的坛友,一个好办法就是给对方加【D豆】,加分不会扣除自己的积分,做一个热心并受欢迎的人!
回复 支持 反对

使用道具 举报

已领礼包: 511个

财富等级: 财运亨通

发表于 2019-8-30 07:44:46 | 显示全部楼层
sh_h 发表于 2019-8-29 10:34
大师,也许我的表达有误,插件确实很棒!
其实我希望的效果是标注的两个尺寸界线分别控制,选哪个隐藏哪 ...

上面给出的是两条界线一起控制的,你可以增加一段,先判断跟鼠标接近的是ExtLine1还是ExtLine2,分别控制就好了

点评

谢谢您的回复,我就是不知道如何判断点到ExtLine1和ExtLine2的距离 不知道用哪个函数?  详情 回复 发表于 2019-9-12 07:35
论坛插件加载方法
发帖求助前要善用【论坛搜索】功能,那里可能会有你要找的答案;
如果你在论坛求助问题,并且已经从坛友或者管理的回复中解决了问题,请把帖子标题加上【已解决】;
如何回报帮助你解决问题的坛友,一个好办法就是给对方加【D豆】,加分不会扣除自己的积分,做一个热心并受欢迎的人!
回复 支持 反对

使用道具 举报

已领礼包: 769个

财富等级: 财运亨通

发表于 2019-9-12 07:35:24 | 显示全部楼层
pxr201419 发表于 2019-8-30 07:44
上面给出的是两条界线一起控制的,你可以增加一段,先判断跟鼠标接近的是ExtLine1还是ExtLine2,分别控制 ...

谢谢您的回复,我就是不知道如何判断点到ExtLine1和ExtLine2的距离
不知道用哪个函数?
论坛插件加载方法
发帖求助前要善用【论坛搜索】功能,那里可能会有你要找的答案;
如果你在论坛求助问题,并且已经从坛友或者管理的回复中解决了问题,请把帖子标题加上【已解决】;
如何回报帮助你解决问题的坛友,一个好办法就是给对方加【D豆】,加分不会扣除自己的积分,做一个热心并受欢迎的人!
回复 支持 反对

使用道具 举报
