CAD制图初学入门教程之如何绘制构造工艺槽?

[复制链接]
发表于 2019-9-4 20:53:02 | 显示全部楼层 |阅读模式

马上注册,结交更多好友,享用更多功能,让你轻松玩转社区。

您需要 登录 才可以下载或查看,没有账号?立即注册

×
  工程师在绘制机械CAD图纸的过程中,经常会对砂轮越程槽、单/双面止裂孔以及轴/孔退刀槽等一系列的工艺槽进行处理。传统的构造方法繁琐且复杂,那么怎么才能便捷的构造工艺槽呢?接下来小编浩辰CAD制图初学入门教程之绘制构造工艺槽的详细操作步骤吧!
  CAD中构造工艺槽的方法:
  在浩辰CAD机械软件中,为以上问题的处理定制了一系列的工具,可以在功能的下拉框中选择相应的构造方法,并在参数项中选择合适的参数实现工艺槽的构造,提高了对这些特定部件处理的效率。
  工艺槽构造之砂轮越程槽
  在浩辰CAD机械软件中调用【浩辰机械(M)】→【构造工具(S)】→【砂轮越程槽(A)】或输入“YCC”命令,就会弹出如下图所示的对话框。
  通过下拉菜单选择类型与主参数的选项。如下图所示。
  可以在下拉框中选择相应的砂轮越程槽构造方法,并在参数项中选择合适的参数实现砂轮越程槽的构造,浩辰CAD机械软件提供了十种构造方法。下面我们以用磨外圆的方法构造轴的退刀槽。选好类型和参数后,点击“确定”按钮。根据命令提示,选择轴的第一条母线和第二条母线,然后选取轴端面线,就会完成如下图所示的构造。
  工艺槽构造之退刀槽/清角/止裂孔
  在浩辰CAD机械软件中调用【浩辰机械(M)】→【构造工具(S)】→【退刀槽/清角/止裂孔(T)】或输入“GMCONSTRECESS (或GY)”命令,就会弹出如下图所示的对话框。

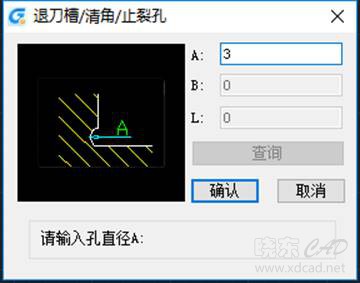

  用鼠标双击所需结构图片或点取所需结构图片并按“确定”按钮。以单面止裂孔为例介绍使用方法。用鼠标在选择构造类型中点取单面止裂孔并按“确定”按钮。出现如下图所示的“退刀槽/清角/止裂孔”对话框。
  在输入参数值域内输入所需参数后,点取“确认”。 然后根据命令提示,用鼠标点取第一条线和第二条线,就可完成如下图所示的单面止裂孔的绘制。
  以上是浩辰CAD制图初学入门教程之快速构造工艺槽的操作步骤,希望对各位小伙伴有所帮助~
