如何在CAD中绘制出多边形线

[复制链接]
发表于 2019-11-11 14:22:50 | 显示全部楼层 |阅读模式

马上注册,结交更多好友,享用更多功能,让你轻松玩转社区。

您需要 登录 才可以下载或查看,没有账号?立即注册

×
现在有很多的小伙伴们都开始加入到CAD行业这个大家庭中,这是一个发展前景比较好的行业,也受到了很多伙伴们的喜爱。CAD制图入门的伙伴们来说,刚开始先了解CAD软件的基础操作,绘制简单的多边形线。下面我们就一起来看看具体操作步骤,想要了解的朋友也可以来看看。

步骤一:刚接触CAD的伙伴们,之前没有使用过CAD制图软件的,就需要先在电脑中安装好CAD制图软件来进行绘制多边形线,可以在浏览器中搜索下载,也可以在迅捷CAD官网中直接下载使用,多种方法任选一种即可。
步骤二:将其CAD编辑器安装到电脑桌面上使用后,在使用鼠标双击CAD软件图标,将擦东软进行打开,我们进入到编辑器的操作窗口中。

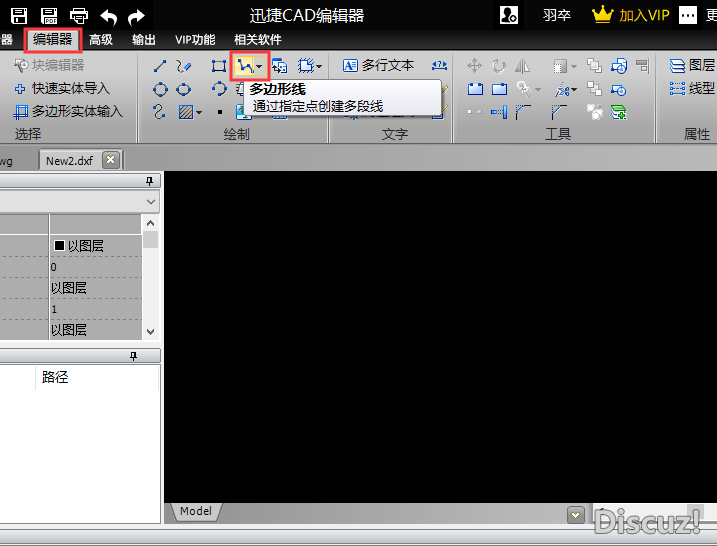

步骤三:接下来,在将CAD中的菜单栏选项切换到“编辑器中,在绘制栏中在选择“多边形线”属性选项(通过指定点创建多段线)。
步骤四:然后我们就可以使用鼠标通过指定点来创建多边形线,鼠标点击一点就是一个起点,可以不绘制多段线,绘制完成后点击一下回车键就可以了。这样一个多边形线在CAD中就是绘制完成了。
以上就是在CAD中绘制出多边形线的具体操作方法,操作过程比较简单,而且在绘制的过程中还可以对多边形线的长度以及角度进行设置。大家都学会了吗?更多CAD教程的使用方法,可关注后续的CAD技巧分享。
CAD编辑器:http://www.xunjiecad.com/download.html

论坛插件加载方法
发帖求助前要善用【论坛搜索】功能,那里可能会有你要找的答案;
如果你在论坛求助问题,并且已经从坛友或者管理的回复中解决了问题,请把帖子标题加上【已解决】;
如何回报帮助你解决问题的坛友,一个好办法就是给对方加【D豆】,加分不会扣除自己的积分,做一个热心并受欢迎的人!

已领礼包: 293个

财富等级: 日进斗金

发表于 2019-11-12 08:02:53 | 显示全部楼层
学习了,谢谢分享
