3D教程:浩辰3D软件[零件族],你无法拒绝的高效工具!

[复制链接]
发表于 2020-8-6 15:43:33 | 显示全部楼层 |阅读模式

马上注册,结交更多好友,享用更多功能,让你轻松玩转社区。

您需要 登录 才可以下载或查看,没有帐号?立即注册

x
最近,印度对于中国制造的各种产品开始全面**,从APP应用,到生活日用品、家电、汽车等,无不与民众的生活息息相关。那么印度制造真的能取代中国制造嘛?答案不言而喻:理想很丰满,现实却很骨感。
中国从一个工业相对落后的国家,经过数十年的努力一跃成为世界工业大国,并且让中国制造产品远销世界,这本身就是一个难以复刻的奇迹。而中国制造的机械化生产,则产出了多样化的商品,便利了地球村民众的日常生活。接下来要给大家介绍的浩辰3D软件中零件族,与机械化生产有着千丝万缕的关系。
零件族,顾名思义,就是具有相似特征的零件所组成的族群。通过零件族群,我们可以快速进行参数化设计。以手机为例,在不变更外观设计的前提下,只需调整与屏幕的相关尺寸参数(长宽高),就能实现从小屏到大屏的设计转变,从而衍生出一系列的新产品设计。而这些具有相同外观特征和不同尺寸参数的屏幕零件,就是一个零件族。
设计师们经常会使用参数化设计来进行系列产品的创新设计,即通过设计外观相同,但尺寸参数不同的产品,来满足不同用户群体的使用需求。而通过浩辰3D软件的零件族功能,则可以快速实现零件族的多配置,让设计更高效。以下图的机械部件为例,小编给大家演示一下,如何在浩辰3D软件中进行零件族的多配置操作。

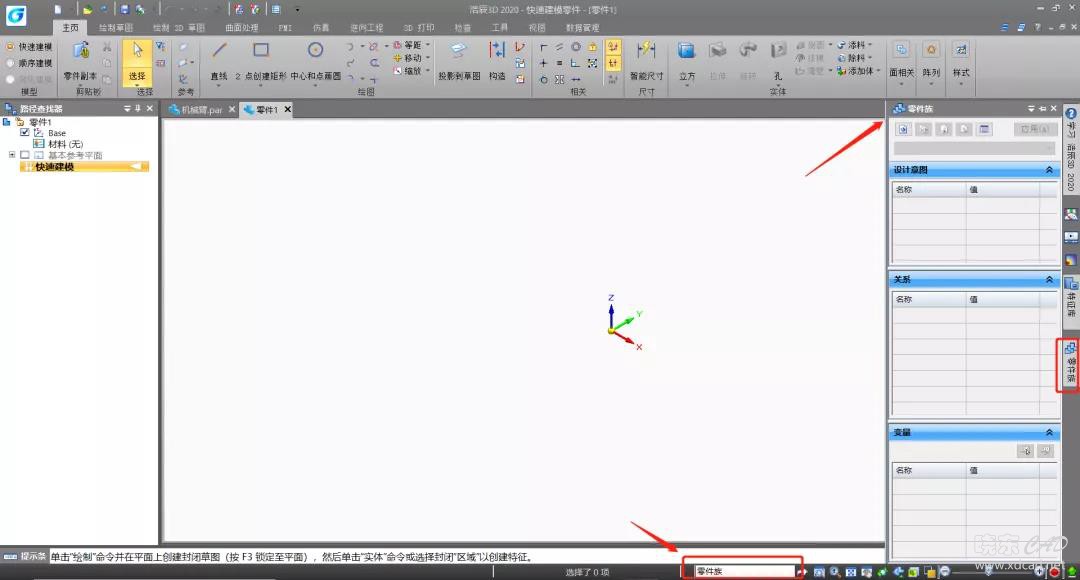

1、调取【零件族】功能
打开浩辰3D软件,在右侧工具条中点击零件族功能;或者直接在软件下侧搜索框中,输入【零件族】文本来查找该功能。
2、调取零件族编辑表
在零件族功能面板中,选中编辑表,并且调取编辑表的工作弹窗。

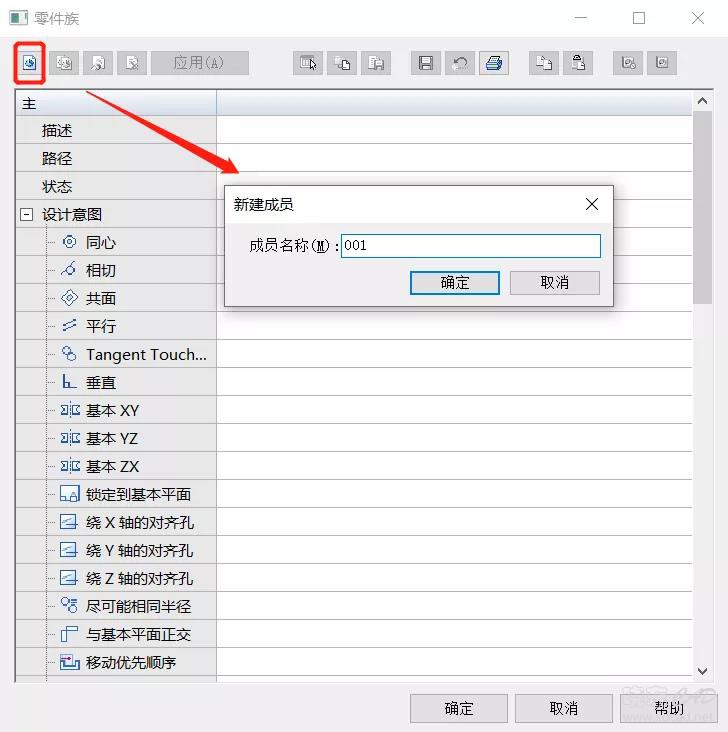

3、新建族成员
选择相关修改栏,将原本尺寸数据修改为目标尺寸“87”。除了尺寸参数的修改,浩辰3D软件还可以对模型特征进行配置,如对孔洞特征进行抑制处理。
4、填充属性
对于其余保持不变的属性,浩辰3D软件能自动抓取和填充,快速配置相同参数。
5、保存与调用
保存过后,就可以灵活地调用不同配置的零件族成员。每个零件族成员在系统中,均是以单独的零件形式存在,并且分别标记了修改的特征和变量,便于我们准确了解零件所修改的状态。
此外,二维工程图模式下,我们也可直接调出零件环境中所建的零件族以及相关零件族表。
浩辰3D软件提供的零件族功能,借助参数化设计模式,有效地提高了工程师对零件的使用程度,丰富了零件的多样性,减少了重复性的绘图工作和出错率,从而极大地提高了工作效率。
