CAD教程:CAD软件打开图纸后钢筋符号无法读取的解决办法

[复制链接]
发表于 2020-8-20 16:42:31 | 显示全部楼层 |阅读模式

马上注册,结交更多好友,享用更多功能,让你轻松玩转社区。

您需要 登录 才可以下载或查看,没有账号?立即注册

×
设计师在日常绘图工作中经常会用浩辰CAD软件打开其他人发送过来的结构图纸,图纸打开后有些时候会出现钢筋符号显示为问号的情况。那么作为一名CAD遇到这种状况该如何解决呢?小编仔细研究了一下发现大致情况分为两种,下面一起来看看相关的CAD教程吧!
一、缺少CAD字体
在打开图纸时,如果在浩辰CAD软件指定路径内没有找到图纸所用的字体,浩辰CAD会弹出一个替换字体的对话框,此时可以选择一种字体来替换,或者直接忽略。直接忽略的结果可能是:不仅钢筋符号显示为问号,其他一些中文字符和符号也会显示为问号。选择替换字体的结果可能是:大部分字符能正常显示,钢筋符号或个别符号不能显示。
二、CAD字体不正确
在使用浩辰CAD软件打开图纸时并未提示缺字体,也就说明不缺少图纸中用到的所有字体,但钢筋符号仍显示为问号,这又是为什么呢?
浩辰CAD在打开图纸时只是根据文件名去找对应的字体,但同名的字体文件并不一定完全相同,同名的字体可能又多个版本,可能是字体文件中缺少钢筋符号对应的字符。
无论哪种情况,解决方法都一样,就是找到正确的字体。
钢筋符号比较特殊,有些普通符号。例如直径符号,如果不能正常显示,可以选择操作系统的某种字体(*.ttf)试试,而钢筋符号只在CAD字体(SHX)中定义,所以必须找包含钢筋符号定义的SHX字体。
如果图纸是其他人发送过来的,最好向他要钢筋符号使用的字体文件,如果嫌找起来麻烦,可以用电子传递功能将图纸和字体自动打包成一个压缩包。
如果图纸是从网上下载的,那只能是查看一下显示问号的文字使用的文字样式和字体,到网上看是否能找到同名字体。如果有同名字体,但仍显示问号,再去网上去找找同名字体的其他版本试试。
结构这些特殊符号可能在不同字体中存在不同的定义方式,浩辰CAD中输入钢筋符号比较常用的是:小字体:tssdeng.shx,大字体:tssdchn.shx。字体放到浩辰CAD安装目录下的FONTS文件夹中后,文字样式的设置如下:

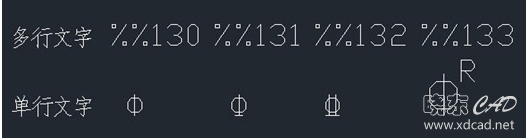

这个字体,不同级别钢筋符号的输入方法分别是%%130%%131%%132%%133,另外注意这些符号输入在多行文字里是不起作用的,如下图所示。
还有一些其他字体,输入后跟这个字体效果不同的,如下图所示:
这些特殊的字体通常是一些二次开发商定义的,所以输入规则并不完全相同。如果想要使图纸正常显示的话,找到原始的字体是最好的。
在浩辰CAD中可以用tssdeng.shxtssdchn.shxtxt1.shxhztxt.shx,如果有其他能输入钢筋符号的字体,直接拷贝到浩辰CAD安装目录下的FONTS文件夹中即可。
以上就是在浩辰CAD软件打开图纸后钢筋符号无法读取的解决办法,学会了吗?
