告别加班!有了浩辰3D软件的智能标注,你还担心什么?

[复制链接]
发表于 2020-9-3 15:29:12 | 显示全部楼层 |阅读模式

马上注册,结交更多好友,享用更多功能,让你轻松玩转社区。

您需要 登录 才可以下载或查看,没有帐号?立即注册

x
在日常的产品设计中,孔占据了重要地位。在不同的应用场景下,我们会用到各种不同类型、不同参数的孔。这些孔,有的起着连接与定位作用,有的起着装饰作用,还有的则对产品的应力结构有着不容小觑的影响。总之,孔,远非你所想得那么简单!
如何快速且高效地完成孔的创建与标注,并且让CAD工程图面显得整洁有序,这是大家一直以来比较关心的问题。下面,小编就为大家详细介绍一下,浩辰3D软件在孔的创建与标注方面的亮点功能。
一、类型齐全
浩辰3D不仅能够创建各种类型的孔,如简单孔、螺纹孔、沉头孔、埋头孔、锥孔等,还能直接调用不同的标准,如国标,美标,德标,日标,ISO等,具体步骤如下所示。
调用孔命令

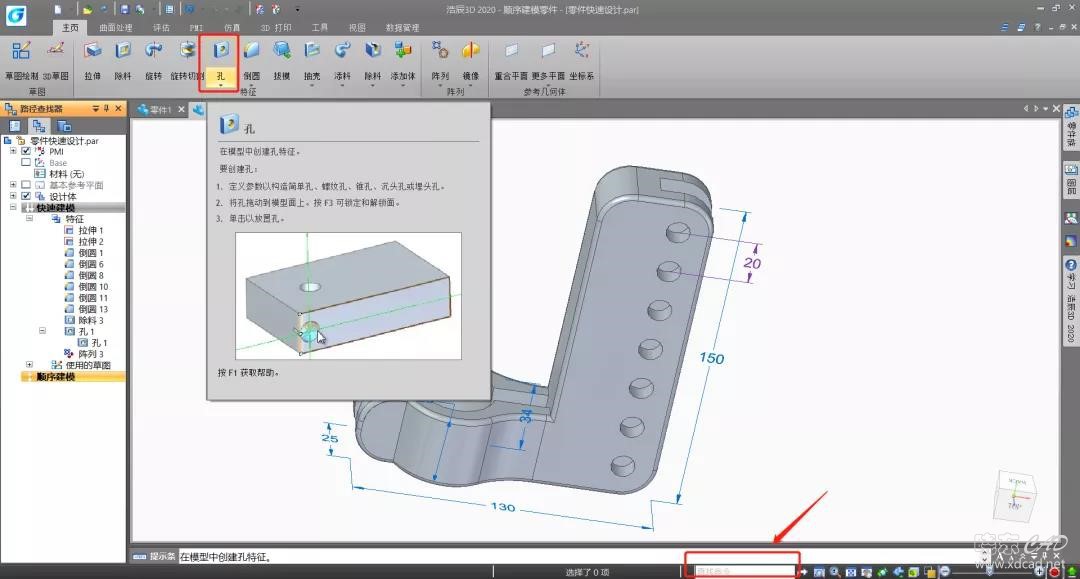

在功能菜单中,直接选中孔命令,或者通过命令搜索框检索孔命令来创建孔特征。
配置孔选项

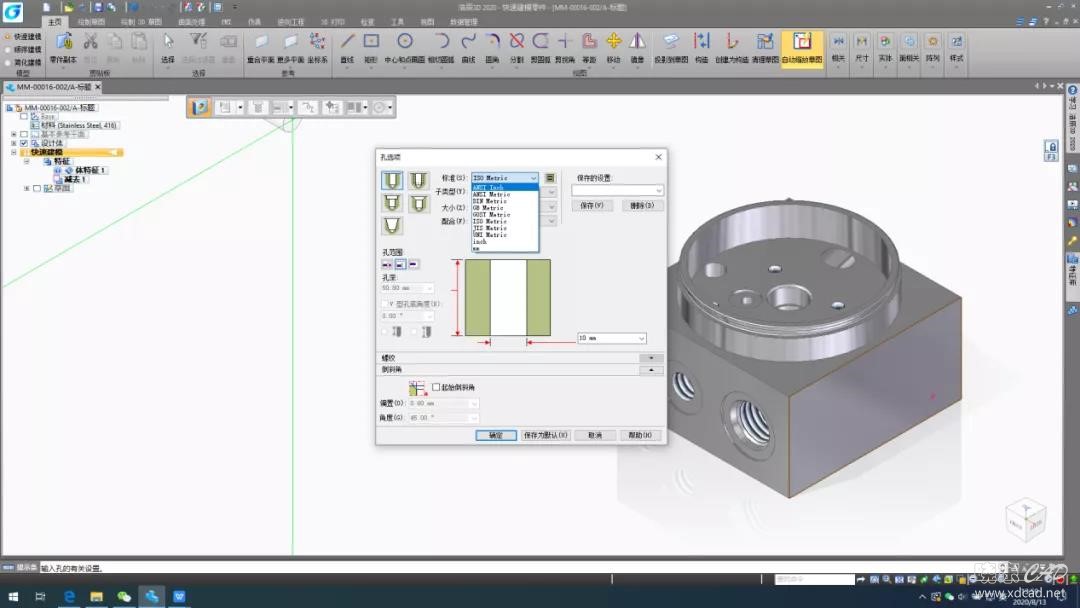

根据设计需求,确定孔的类型、标准、参数、范围、角度、深度、螺纹等数据。
完成孔设计

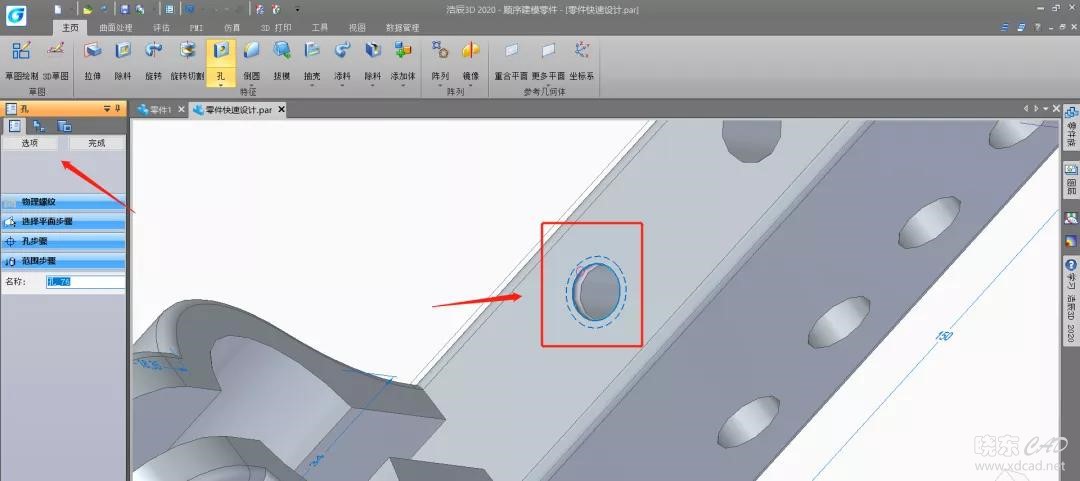

配置完成后,直接选择目标位置进行定位创建,并且通过左侧选项栏可随时对细节进行调节,非常便捷。
二、自定义编辑

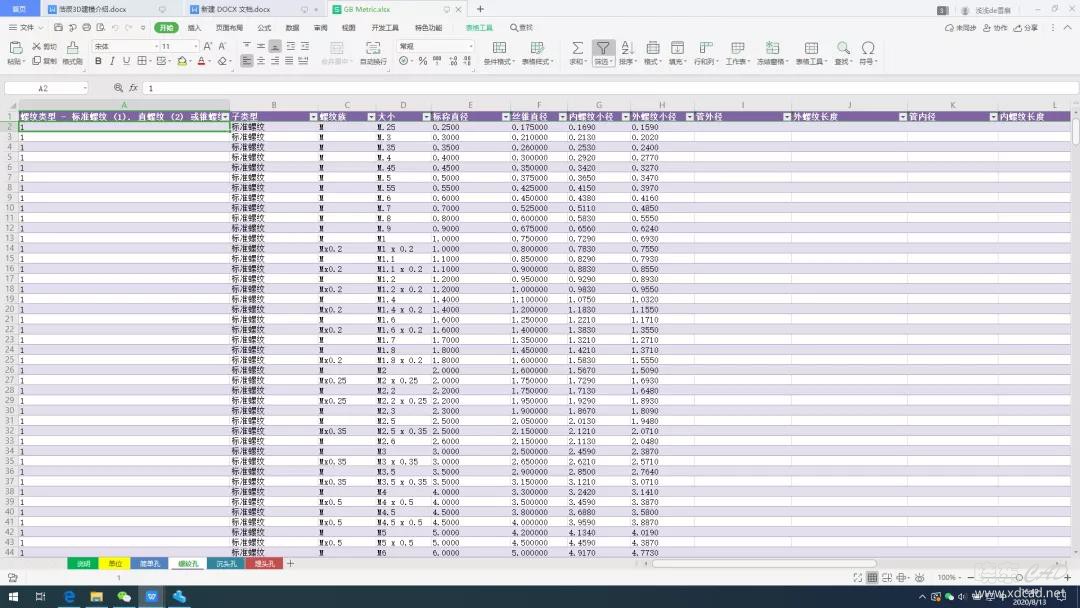

除了直接调用已有的孔特征外,浩辰3D还支持对孔进行自定义的参数化编辑。我们可以自由添加孔的尺寸参数,并且通过原有的EXCEL表格进行编辑,从而实现3D设计软件与办公软件之间的无缝衔接。
三、自动识别
3D设计过程中,我们经常会遇到,导入3D模型的零件设计树中没有孔特征。但浩辰3D可以自动识别孔命令,从而将导入的异种CAD数据快速转变为特征模型。具体操作步骤如下:

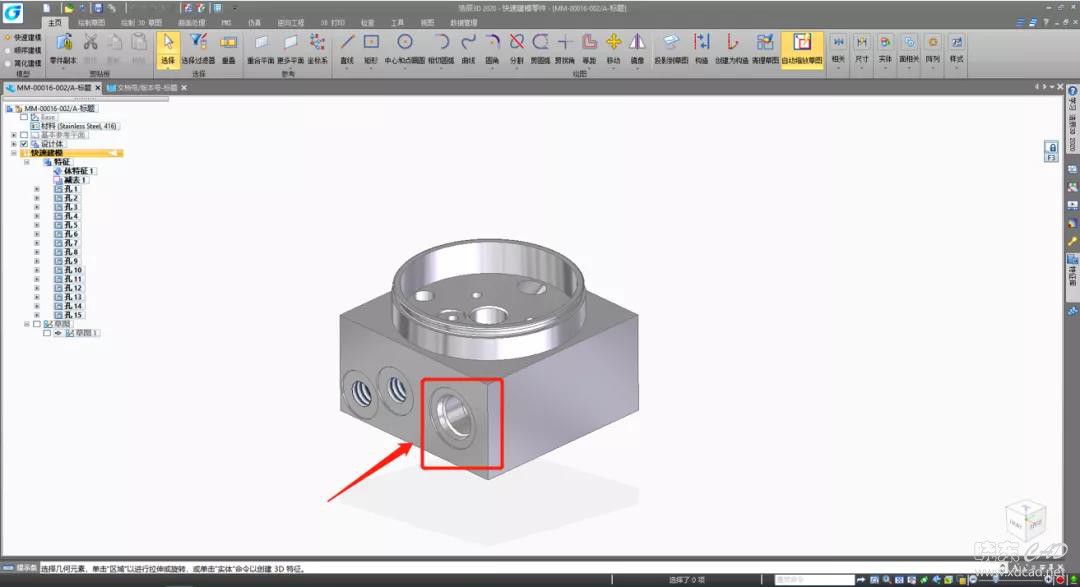

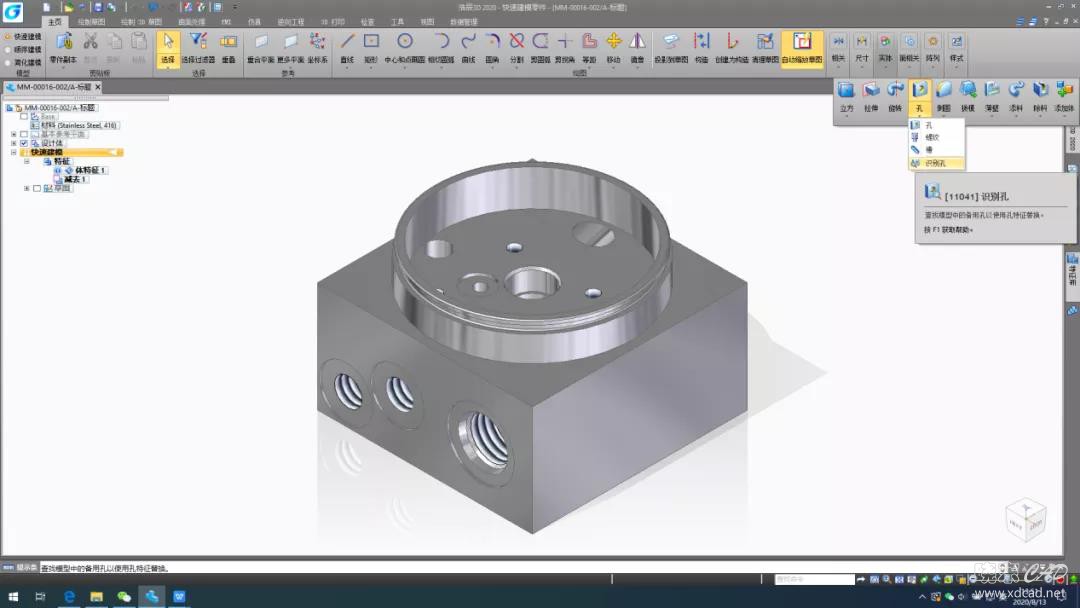

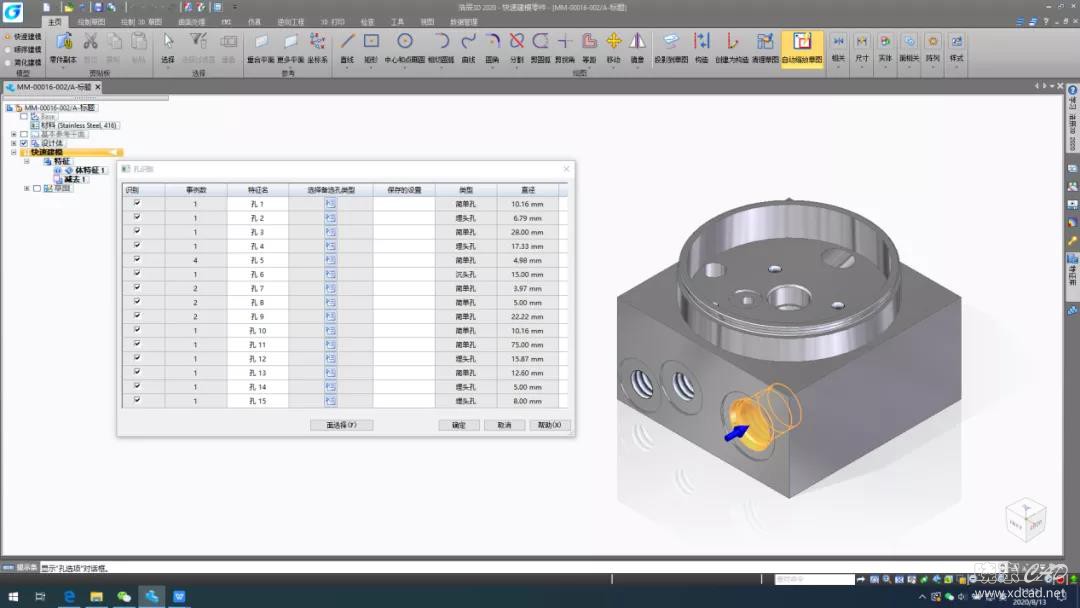

选择孔识别命令,进行查找模型中备用孔特征进行替换。
浩辰3D不仅能自动识别出特征孔,还可以修改孔参数,以及将已识别的孔按阵列特征归类。
选定目标孔,并将候选孔替换为孔特征。
四、智能标注

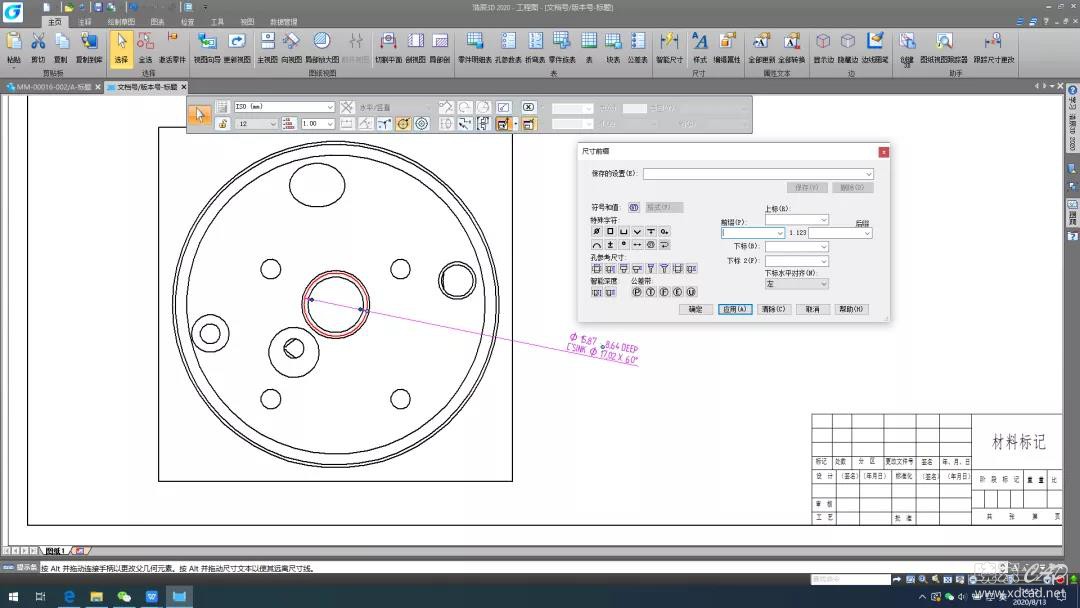

在工程图设计环境下,通过使用特征标注命令(智能尺寸—特征标注),浩辰3D能够自动识别阵列孔的数量。

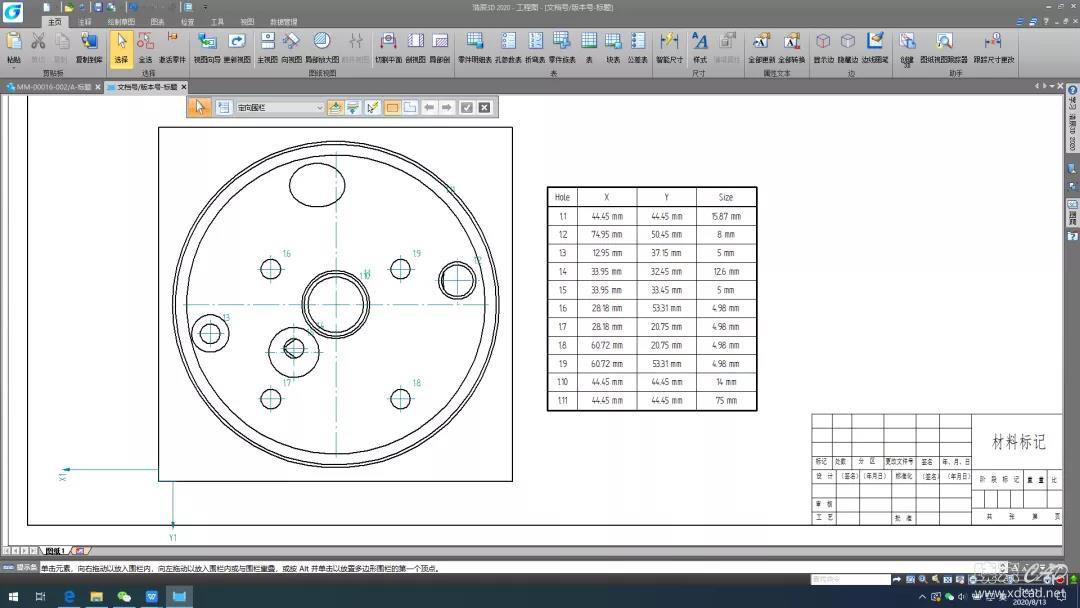

此外,浩辰3D还可以创建孔参数表。
以上就是浩辰3D软件中智能标注的使用技巧,更多关于浩辰3D“标注”的详细操作,请关注我哦~小编会给大家持续推送优质3D教程。
