浩辰3D软件新手入门攻略：草图绘制功能全解析！

浩辰CAD

一切看似复杂的3D模型设计都是从草图绘制开始的，熟练掌握草图绘制步骤和技巧是使用3D软件绘图过程中必不可少的技能。那么如何能够通过最短的时间从入门到熟练掌握呢？下面通过这篇文章给大家介绍浩辰3D软件中草图绘制功能的使用技巧。

3D草图绘制操作步骤：

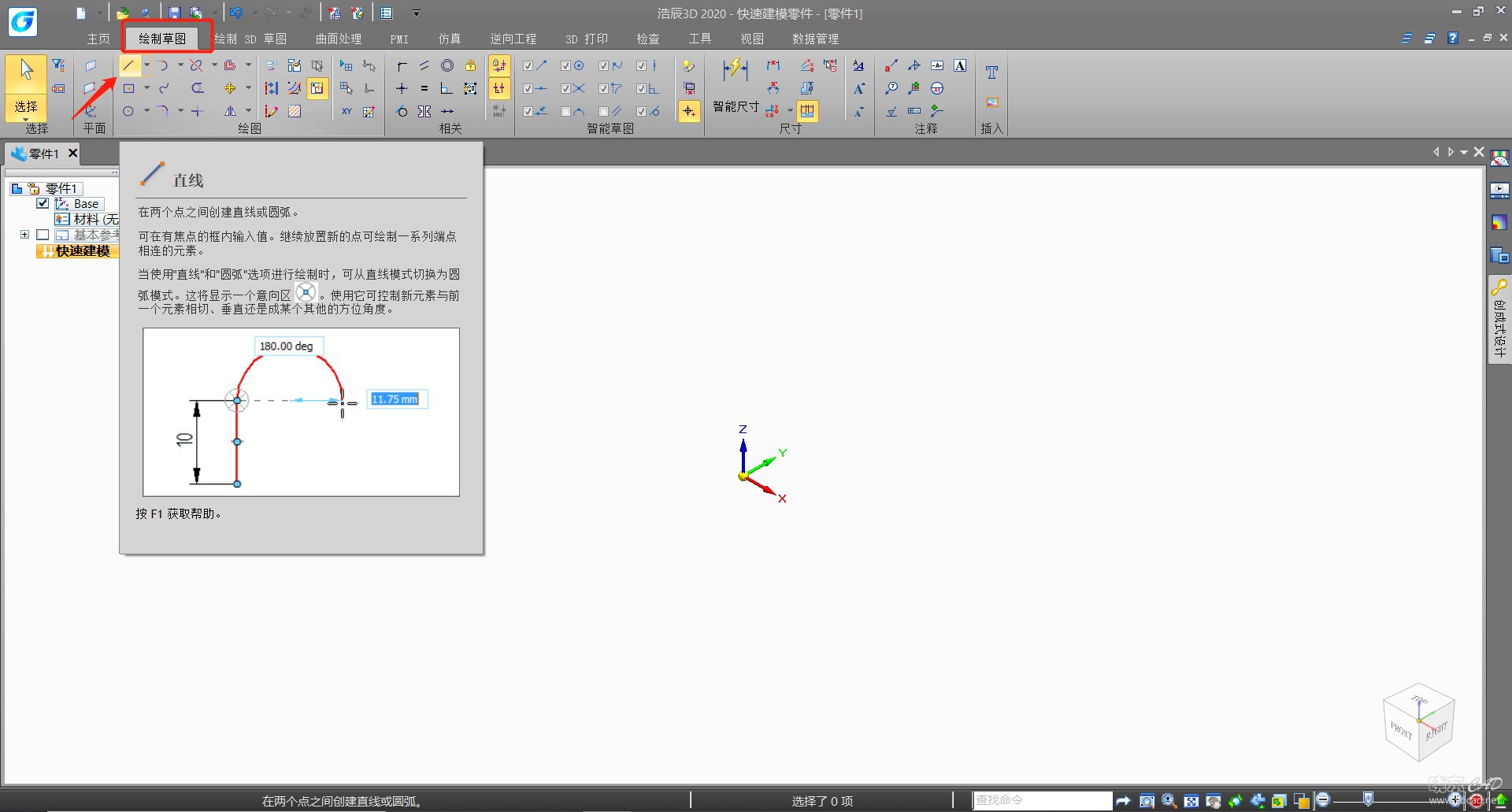

1、选择绘制命令，如绘制草图选项卡→绘制组→直线命令。如下图所示：

2、锁定特定的草图平面：

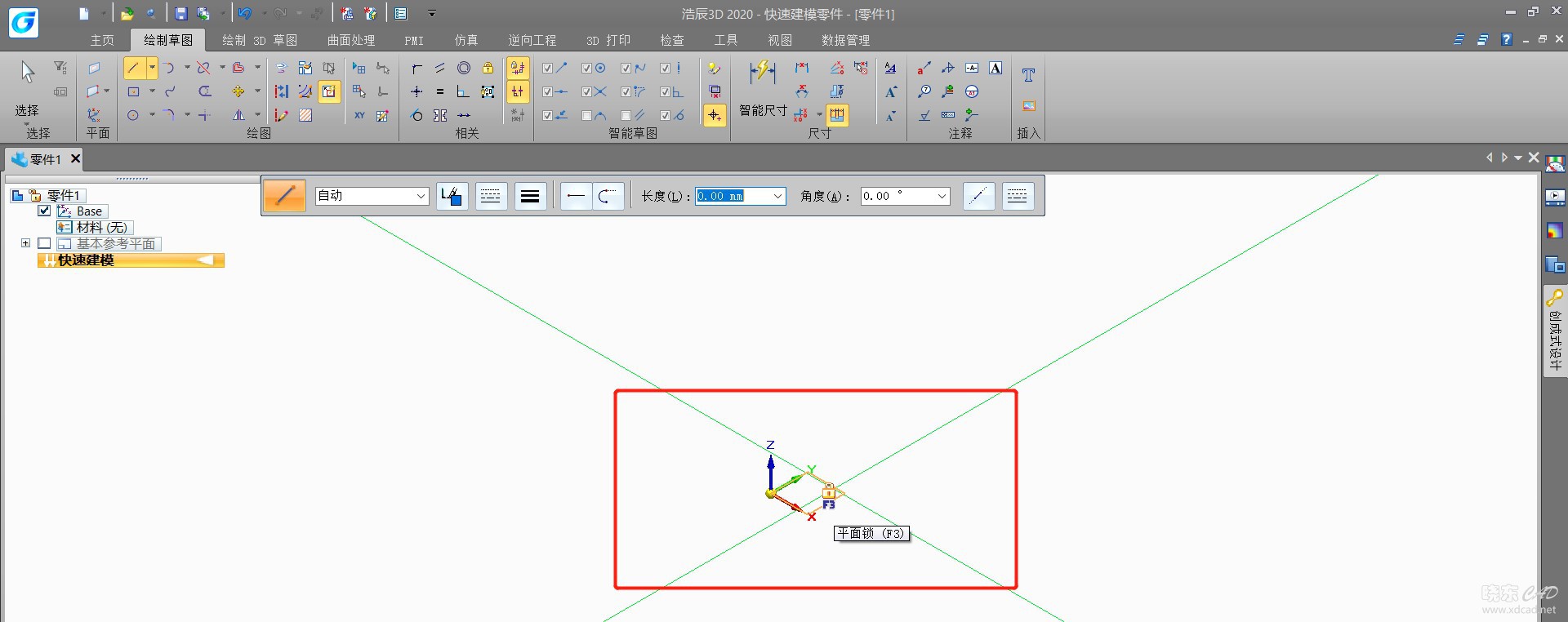

选择所需的绘制草图位置；在新文件中开始绘制草图，高亮显示图形窗口中心的三个基本坐标系平面之一；按 F3 或单击锁定按钮 。如下图所示：

3、通过选择草图视图按钮 或Ctrl+H将视图定向到选定的草图平面。

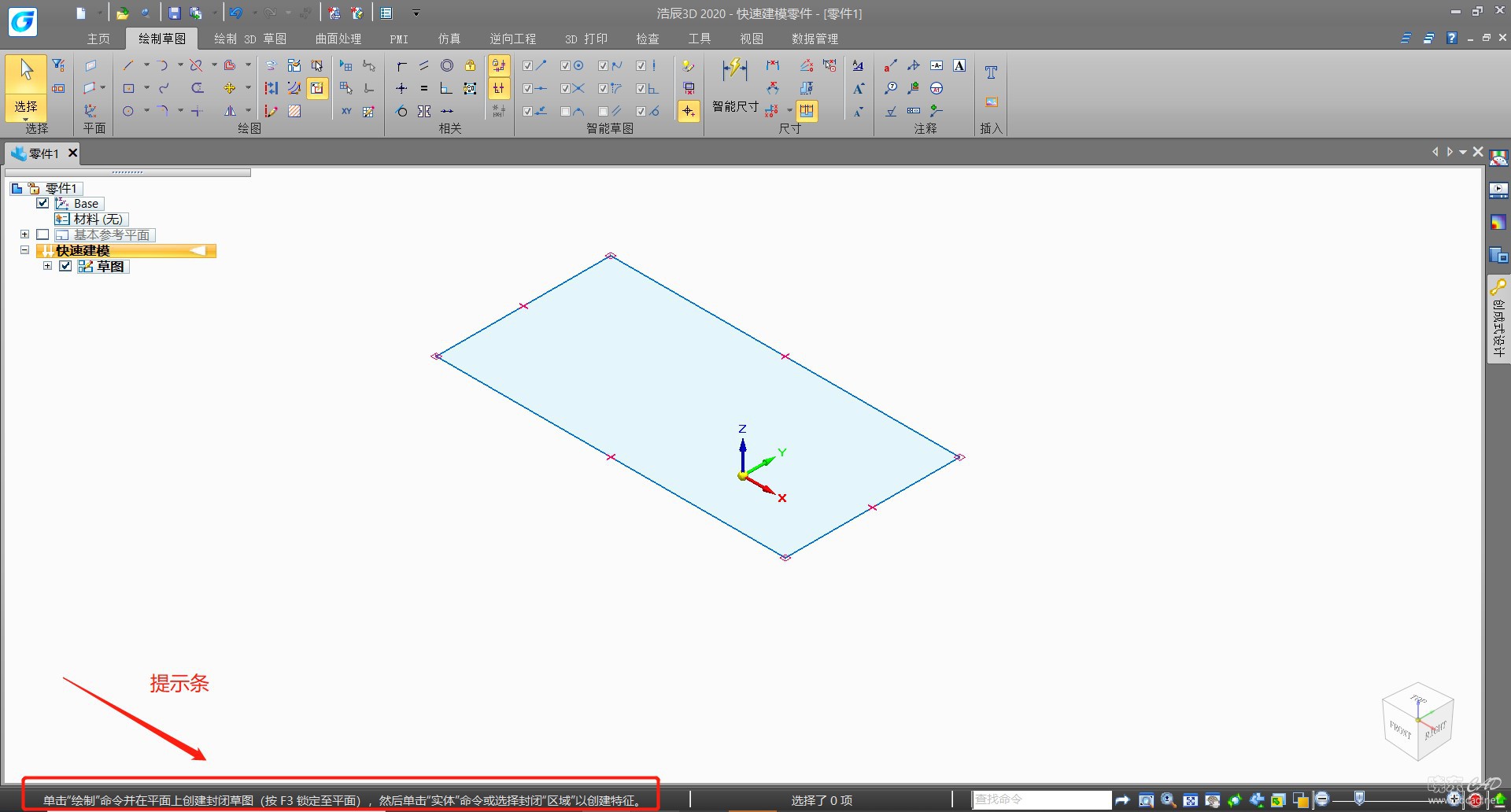

4、根据提示条中显示的命令提示来绘制选中的 2D 元素；当您完成第一个元素的绘制时，右键单击以结束该命令并选择下一个 2D 绘图命令

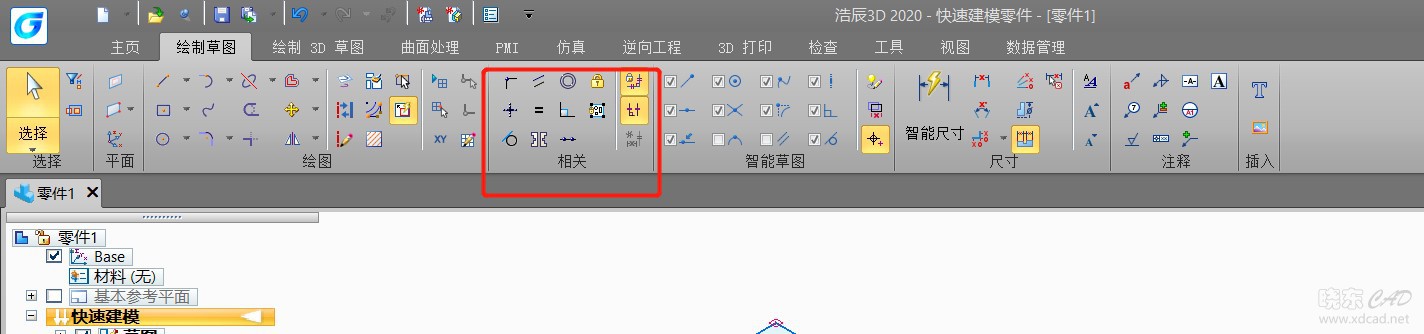

5、根据需要添加几何关系，以控制草图的形状。从关系组中选择所需的关系类型，并按照提示单击要关联的元素。

6、根据需要添加尺寸以控制草图元素的大小和位置。

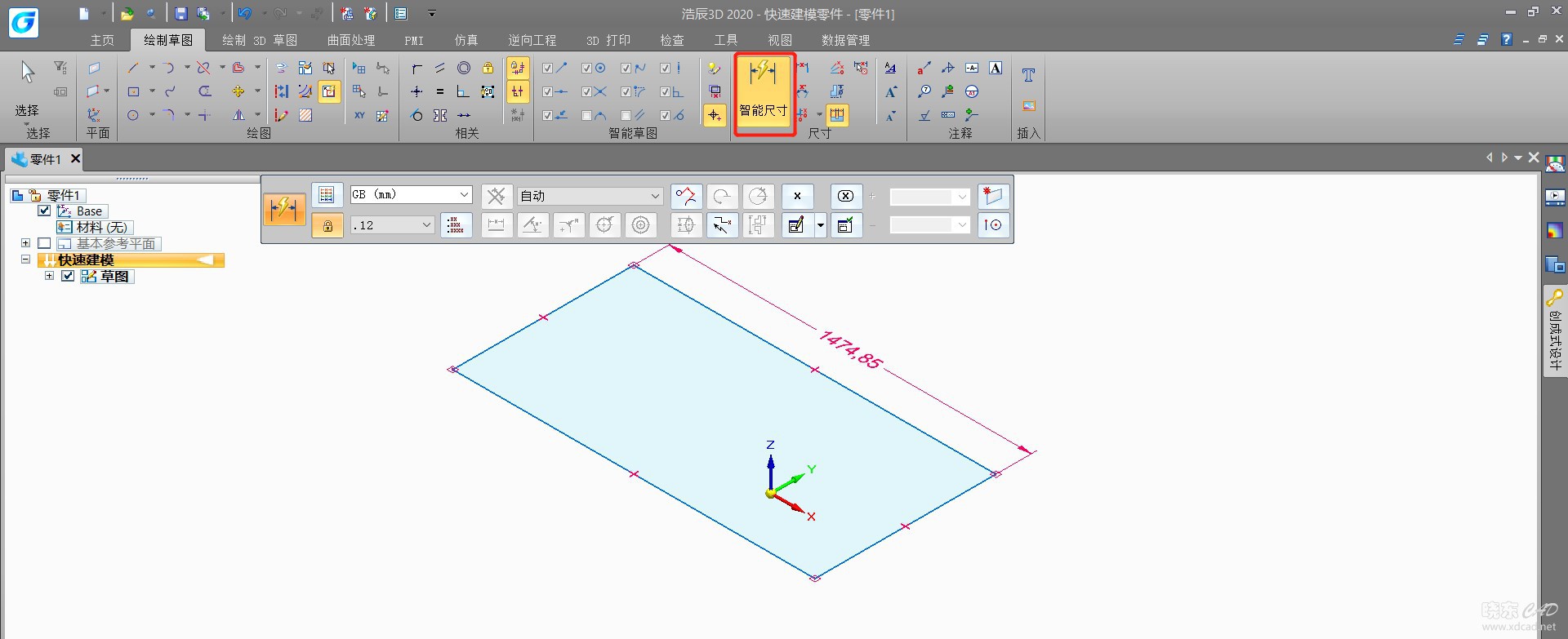

向选定元素添加尺寸；从绘制草图选项卡或主页选项卡中选择一个尺寸命令，如智能尺寸。

在绘图时自动添加尺寸，打开智能草图，并在智能草图对话框的自动标注尺寸页上设置自动为新几何体创建尺寸选项。

以上就是浩辰3D软件中草图绘制的操作步骤，通过基本的介绍，可以实现快速上手3D设计软件，当然熟练的掌握还需要不断的练习，熟能生巧。
