关于vla最小包围盒问题的求助

a117034423 · 发表于 2025-8-3 17:56:41

马上注册，结交更多好友，享用更多功能，让你轻松玩转社区。

您需要登录才可以下载或查看，没有账号？立即注册

×

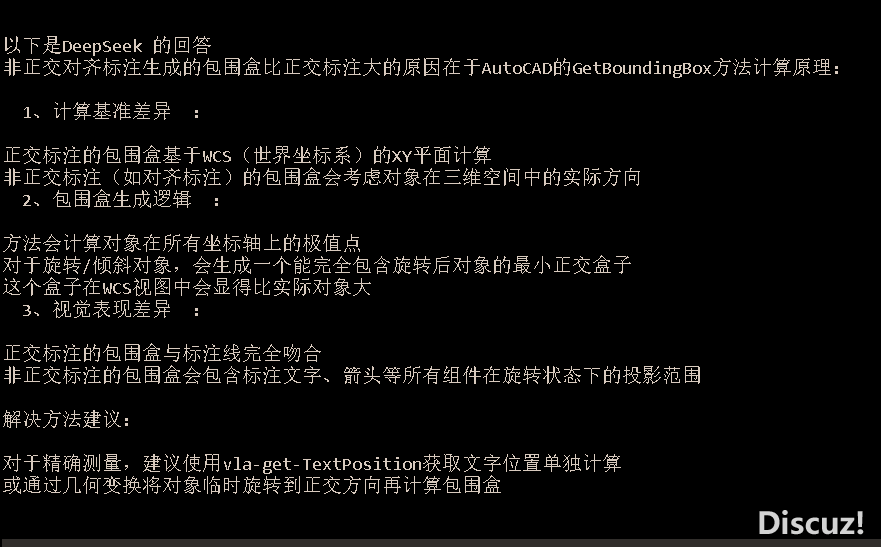

好久没有发言了，最近一直在学习高飞鸟的最小包围盒代码，对于连续尺寸标注对象，我用（vlax-invoke-method obj 'GetBoundingBox 'llp 'urp）为什么非正交的对齐标注生成的包围盒会比正交的大一圈，我参考了leemac的包围盒函数，他是用复制对象旋转与轴对齐之后再求包围盒，这样的画执行效率太慢，能否有大神给解决下，为什么带角度的标注包围盒会变大，代码我免费贡献出来了

;

; 获取标注对象的基准点和方向向量
(defun dim-basepoints (ent / dxf pt1 pt2 vec)
(setq dxf (entget ent)
pt1 (cdr (assoc 10 dxf)) ; 标注起点
pt2 (cdr (assoc 14 dxf)) ; 标注终点
vec (mapcar '- pt2 pt1) ; 方向向量
)
(list pt1 pt2 vec) ; 返回起点、终点和方向向量
)
;; 点集包围盒计算
;; 参数: pts - 点列表 [(x1 y1) (x2 y2) ...]
;; 返回: 包含左下角和右上角点的列表 [[min_x min_y] [max_x max_y]]
(defun Dim:pointsetboundingbox ( pts / minx miny maxx maxy pt )
(setq minx (car (car pts))
miny (cadr (car pts))
maxx minx
maxy miny
)
(foreach pt pts
(setq minx (min minx (car pt))
miny (min miny (cadr pt))
maxx (max maxx (car pt))
maxy (max maxy (cadr pt))
)
)
(list (list minx miny) (list maxx maxy))
)
;; 旋转点集
;; 参数: lst - 点列表, bpt - 旋转基点, ang - 旋转角度(弧度)
;; 返回: 旋转后的点列表
(defun Dim:rotatepoints ( lst bpt ang / mat vec )
(setq mat
(list
(list (cos ang) (sin (- ang)) 0.0)
(list (sin ang) (cos ang) 0.0)
'(0.0 0.0 1.0)
)
)
(setq vec (mapcar '- bpt (mxv mat bpt)))
(mapcar '(lambda ( x ) (mapcar '+ (mxv mat x) vec)) lst)
)
;; 矩阵与向量乘法
(defun mxv ( m v )
(mapcar '(lambda ( r ) (apply '+ (mapcar '* r v))) m)
)
;; 计算与标注基线对齐的最小包围盒
;; 参数: ss - 选择集
;; 返回: 最小包围盒的四个顶点坐标列表 ((x1 y1) (x2 y2) (x3 y3) (x4 y4))
(defun CalculateAlignedDimensionBoundingBox (ss / allPoints basePoints baseVectors baseAngle minBox i e obj ll ur llp urp basePts avgVec rotMat invRotMat)
(if (eq 'pickset (type ss))
(progn
(setq allPoints nil
basePoints nil
baseVectors nil)
;; 收集所有标注对象的点和基线
(repeat (setq i (sslength ss))
(setq e (ssname ss (setq i (1- i))))
(setq obj (vlax-ename->vla-object e))
;; 检查是否为标注对象
(if (wcmatch (strcase (vla-get-objectname obj)) "*DIMENSION")
(progn
;; 获取标注的基准点和方向向量
(setq basePts (dim-basepoints e))
(setq basePoints (append basePoints (list (car basePts) (cadr basePts))))
(setq baseVectors (append baseVectors (list (caddr basePts))))
;; 获取标注对象的包围盒点
(vl-catch-all-apply
'(lambda ()
(vlax-invoke-method obj 'GetBoundingBox 'llp 'urp)
)
)
(if llp
(progn
(setq ll (vlax-safearray->list llp))
(setq ur (vlax-safearray->list urp))
;; 添加包围盒的四个角点
(setq allPoints (append allPoints
(list
(list (car ll) (cadr ll)) ; 左下角
(list (car ur) (cadr ll)) ; 右下角
(list (car ur) (cadr ur)) ; 右上角
(list (car ll) (cadr ur)) ; 左上角
)
))
)
)
)
)
)
(if allPoints
(progn
;; 计算所有标注的平均方向向量
(if (and baseVectors (> (length baseVectors) 0))
(progn
;; 计算平均向量
(setq avgVec (mapcar '(lambda (coord) (/ (apply '+ coord) (length baseVectors))) (transpose baseVectors)))
;; 计算平均向量的角度
(setq baseAngle (angle '(0 0) (list (car avgVec) (cadr avgVec))))
)
(setq baseAngle 0.0) ; 默认角度
)
;; 计算所有点的中心点
(setq cen (mapcar '(lambda (coords) (/ (apply '+ coords) (length coords))) (transpose allPoints)))
;; 创建旋转矩阵 (将点集旋转到与基线对齐)
(setq rotMat
(list
(list (cos baseAngle) (sin baseAngle) 0.0)
(list (- (sin baseAngle)) (cos baseAngle) 0.0)
'(0.0 0.0 1.0)
)
)
;; 旋转点集使其与基线对齐
(setq rotatedPoints
(mapcar
'(lambda (pt)
(mxv rotMat (mapcar '- pt cen))
)
allPoints
)
)
;; 将旋转后的点移回中心点
(setq rotatedPoints
(mapcar
'(lambda (pt)
(mapcar '+ pt cen)
)
rotatedPoints
)
)
;; 计算旋转后点集的包围盒
(setq box (Dim:pointsetboundingbox rotatedPoints))
;; 创建包围盒的四个顶点
(setq boxPoints (list
(car box) ; 左下角
(list (cadr (cadr box)) (cadr (car box))) ; 右下角
(cadr box) ; 右上角
(list (car (car box)) (cadr (cadr box))) ; 左上角
))
;; 修正包围盒顶点顺序，确保正确闭合
(setq boxPoints (list
(list (car (car box)) (cadr (car box))) ; 左下角
(list (car (cadr box)) (cadr (car box))) ; 右下角
(list (car (cadr box)) (cadr (cadr box))) ; 右上角
(list (car (car box)) (cadr (cadr box))) ; 左上角
))
;; 创建反向旋转矩阵
(setq invRotMat
(list
(list (cos (- baseAngle)) (sin (- baseAngle)) 0.0)
(list (- (sin (- baseAngle))) (cos (- baseAngle)) 0.0)
'(0.0 0.0 1.0)
)
)
;; 将包围盒旋转回原始角度
(setq minBox
(mapcar
'(lambda (pt)
(mapcar '+ (mxv invRotMat (mapcar '- pt cen)) cen)
)
boxPoints
)
)
minBox
)
(progn
(princ "\n未找到标注对象。")
nil
)
)
)
(
(princ "\n参数错误: 请提供有效的选择集。")
nil
)
)
)
;; 矩阵转置
(defun transpose ( lst )
(apply 'mapcar (cons 'list lst))
)
;; 测试函数: 创建选择集并计算标注对象的最小包围盒
(defun c:tt (/ ss bbox)
(princ "\n请选择要计算最小包围盒的标注对象...")
(setq ss (ssget '((0 . "*DIMENSION")))) ;; 只选择标注对象
(if ss
(progn
(setq bbox (CalculateAlignedDimensionBoundingBox ss))
(if bbox
(progn
(princ (strcat "\n最小包围盒顶点: " (vl-princ-to-string bbox)))
;; 绘制包围盒
(entmake
(append
'(
(000 . "LWPOLYLINE")
(100 . "AcDbEntity")
(100 . "AcDbPolyline")
(090 . 4)
(070 . 1)
)
(mapcar '(lambda ( p ) (cons 10 p)) bbox)
)
)
bbox
)
)
)
)
(princ)
)

; 获取标注对象的基准点和方向向量
(defun dim-basepoints (ent / dxf pt1 pt2 vec)
  (setq dxf (entget ent)
        pt1 (cdr (assoc 10 dxf))  ; 标注起点
        pt2 (cdr (assoc 14 dxf))  ; 标注终点
        vec (mapcar '- pt2 pt1)   ; 方向向量
  )
  (list pt1 pt2 vec)  ; 返回起点、终点和方向向量
)

;; 点集包围盒计算
;; 参数: pts - 点列表 [(x1 y1) (x2 y2) ...]
;; 返回: 包含左下角和右上角点的列表 [[min_x min_y] [max_x max_y]]
(defun Dim:pointsetboundingbox ( pts / minx miny maxx maxy pt )
    (setq minx (car (car pts))
          miny (cadr (car pts))
          maxx minx
          maxy miny
    )
    (foreach pt pts
        (setq minx (min minx (car pt))
              miny (min miny (cadr pt))
              maxx (max maxx (car pt))
              maxy (max maxy (cadr pt))
        )
    )
    (list (list minx miny) (list maxx maxy))
)

;; 旋转点集
;; 参数: lst - 点列表, bpt - 旋转基点, ang - 旋转角度(弧度)
;; 返回: 旋转后的点列表
(defun Dim:rotatepoints ( lst bpt ang / mat vec )
    (setq mat
        (list
            (list (cos ang) (sin (- ang)) 0.0)
            (list (sin ang) (cos ang)     0.0)
           '(0.0 0.0 1.0)
        )
    )
    (setq vec (mapcar '- bpt (mxv mat bpt)))
    (mapcar '(lambda ( x ) (mapcar '+ (mxv mat x) vec)) lst)
)

;; 矩阵与向量乘法
(defun mxv ( m v )
    (mapcar '(lambda ( r ) (apply '+ (mapcar '* r v))) m)
)

;; 计算与标注基线对齐的最小包围盒
;; 参数: ss - 选择集
;; 返回: 最小包围盒的四个顶点坐标列表 ((x1 y1) (x2 y2) (x3 y3) (x4 y4))
(defun CalculateAlignedDimensionBoundingBox (ss / allPoints basePoints baseVectors baseAngle minBox i e obj ll ur llp urp basePts avgVec rotMat invRotMat)
    (if (eq 'pickset (type ss))
        (progn
            (setq allPoints nil
                  basePoints nil
                  baseVectors nil)

            ;; 收集所有标注对象的点和基线
            (repeat (setq i (sslength ss))
                (setq e (ssname ss (setq i (1- i))))
                (setq obj (vlax-ename->vla-object e))

                ;; 检查是否为标注对象
                (if (wcmatch (strcase (vla-get-objectname obj)) "*DIMENSION")
                    (progn
                        ;; 获取标注的基准点和方向向量
                        (setq basePts (dim-basepoints e))
                        (setq basePoints (append basePoints (list (car basePts) (cadr basePts))))
                        (setq baseVectors (append baseVectors (list (caddr basePts))))

                        ;; 获取标注对象的包围盒点
                        (vl-catch-all-apply
                           '(lambda ()
                                (vlax-invoke-method obj 'GetBoundingBox 'llp 'urp)
                            )
                        )

                        (if llp
                            (progn
                                (setq ll (vlax-safearray->list llp))
                                (setq ur (vlax-safearray->list urp))

                                ;; 添加包围盒的四个角点
                                (setq allPoints (append allPoints
                                    (list
                                        (list (car ll) (cadr ll))    ; 左下角
                                        (list (car ur) (cadr ll))    ; 右下角
                                        (list (car ur) (cadr ur))    ; 右上角
                                        (list (car ll) (cadr ur))    ; 左上角
                                    )
                                ))
                            )
                        )
                    )
                )
            )

            (if allPoints
                (progn
                    ;; 计算所有标注的平均方向向量
                    (if (and baseVectors (> (length baseVectors) 0))
                        (progn
                            ;; 计算平均向量
                            (setq avgVec (mapcar '(lambda (coord) (/ (apply '+ coord) (length baseVectors))) (transpose baseVectors)))
                            ;; 计算平均向量的角度
                            (setq baseAngle (angle '(0 0) (list (car avgVec) (cadr avgVec))))
                        )
                        (setq baseAngle 0.0)  ; 默认角度
                    )

                    ;; 计算所有点的中心点
                    (setq cen (mapcar '(lambda (coords) (/ (apply '+ coords) (length coords))) (transpose allPoints)))

                    ;; 创建旋转矩阵 (将点集旋转到与基线对齐)
                    (setq rotMat
                        (list
                            (list (cos baseAngle) (sin baseAngle) 0.0)
                            (list (- (sin baseAngle)) (cos baseAngle) 0.0)
                            '(0.0 0.0 1.0)
                        )
                    )

                    ;; 旋转点集使其与基线对齐
                    (setq rotatedPoints
                        (mapcar
                            '(lambda (pt)
                                (mxv rotMat (mapcar '- pt cen))
                             )
                            allPoints
                        )
                    )

                    ;; 将旋转后的点移回中心点
                    (setq rotatedPoints
                        (mapcar
                            '(lambda (pt)
                                (mapcar '+ pt cen)
                             )
                            rotatedPoints
                        )
                    )

                    ;; 计算旋转后点集的包围盒
                    (setq box (Dim:pointsetboundingbox rotatedPoints))

                    ;; 创建包围盒的四个顶点
                    (setq boxPoints (list
                        (car box)                          ; 左下角
                        (list (cadr (cadr box)) (cadr (car box)))  ; 右下角
                        (cadr box)                          ; 右上角
                        (list (car (car box)) (cadr (cadr box)))  ; 左上角
                    ))

                    ;; 修正包围盒顶点顺序，确保正确闭合
                    (setq boxPoints (list
                        (list (car (car box)) (cadr (car box)))  ; 左下角
                        (list (car (cadr box)) (cadr (car box)))  ; 右下角
                        (list (car (cadr box)) (cadr (cadr box)))  ; 右上角
                        (list (car (car box)) (cadr (cadr box)))  ; 左上角
                    ))

                    ;; 创建反向旋转矩阵
                    (setq invRotMat
                        (list
                            (list (cos (- baseAngle)) (sin (- baseAngle)) 0.0)
                            (list (- (sin (- baseAngle))) (cos (- baseAngle)) 0.0)
                            '(0.0 0.0 1.0)
                        )
                    )

                    ;; 将包围盒旋转回原始角度
                    (setq minBox
                        (mapcar
                            '(lambda (pt)
                                (mapcar '+ (mxv invRotMat (mapcar '- pt cen)) cen)
                             )
                            boxPoints
                        )
                    )

                    minBox
                )
                (progn
                    (princ "\n未找到标注对象。")
                    nil
                )
            )
        )
        (
            (princ "\n参数错误: 请提供有效的选择集。")
            nil
        )
    )
)

;; 矩阵转置
(defun transpose ( lst )
    (apply 'mapcar (cons 'list lst))
)

;; 测试函数: 创建选择集并计算标注对象的最小包围盒
(defun c:tt (/ ss bbox)
    (princ "\n请选择要计算最小包围盒的标注对象...")
    (setq ss (ssget '((0 . "*DIMENSION"))))  ;; 只选择标注对象

    (if ss
        (progn
            (setq bbox (CalculateAlignedDimensionBoundingBox ss))

            (if bbox
                (progn
                    (princ (strcat "\n最小包围盒顶点: " (vl-princ-to-string bbox)))

                    ;; 绘制包围盒
                    (entmake
            (append
               '(
                    (000 . "LWPOLYLINE")
                    (100 . "AcDbEntity")
                    (100 . "AcDbPolyline")
                    (090 . 4)
                    (070 . 1)
                )
                (mapcar '(lambda ( p ) (cons 10 p)) bbox)
            )
        )
                    bbox
                )
            )
        )
    )
    (princ)
)

a117034423 · 发表于 2025-8-4 12:52:45

(defun boundingbox (sel / idx obj dim-ent base-pts base-vec rot_angle base-pt llp urp min-pt max-pt bbox-pts)
(if (> (sslength sel) 0)
(progn
(setq dim-ent (ssname sel 0));; 步骤1: 获取首个标注对象的尺寸基线
(setq base-pts (dim-basepoints dim-ent)) ; 返回基点列表 (基点 pt4 起点 pt1)
;; 步骤2: 计算基线与X轴的夹角和向量
(setq base-vec (mapcar '- (cadr base-pts) (car base-pts))) ; 基线向量
(setq rot_angle (atan (cadr base-vec) (car base-vec))) ; 与X轴的夹角
;; 设置旋转基点
(setq base-pt (car base-pts))
;; 步骤3: 判断是否需要旋转（检查是否为正交角度）
(setq need-rotate
(not (or
(equal rot_angle 0.0 1e-6) ; 0度
(equal rot_angle (/ pi 2) 1e-6) ; 90度
(equal rot_angle pi 1e-6) ; 180度
(equal rot_angle (* 3 (/ pi 2)) 1e-6) ; 270度
(equal rot_angle (* 2 pi) 1e-6) ; 360度
)))
;; 步骤4: 如果需要，将所有对象旋转至与X轴对齐
(if need-rotate
(repeat (setq idx (sslength sel))
(setq obj (vlax-ename->vla-object (ssname sel (setq idx (1- idx)))))
(vla-rotate obj (vlax-3d-point base-pt) (- rot_angle))
)
)
;; 步骤5: 计算选择集整体包围盒
(repeat (setq idx (sslength sel))
(setq obj (vlax-ename->vla-object (ssname sel (setq idx (1- idx)))))
(if (and (vlax-method-applicable-p obj 'getboundingbox)
(not (vl-catch-all-error-p (vl-catch-all-apply 'vla-getboundingbox (list obj 'llp 'urp)))))
(progn
(setq current-llp (vlax-safearray->list llp))
(setq current-urp (vlax-safearray->list urp))
;; 更新整体包围盒的最小和最大点
(if (not min-pt)
(setq min-pt current-llp max-pt current-urp)
(progn
(setq min-pt (mapcar 'min min-pt current-llp))
(setq max-pt (mapcar 'max max-pt current-urp))
)
)
)
)
)
;; 步骤6: 使用辅助函数计算四点包围盒
(setq bbox-pts (hc-pt2-to-pt4 min-pt max-pt))
;; 步骤7: 如果旋转过，将所有对象恢复至初始状态
(if need-rotate
(repeat (setq idx (sslength sel))
(setq obj (vlax-ename->vla-object (ssname sel (setq idx (1- idx)))))
(vla-rotate obj (vlax-3d-point base-pt) rot_angle)
)
)
;; 步骤8: 将包围盒角点旋转回原始位置（如果需要）
(if need-rotate
(setq bbox-pts (hc-pts-rotate bbox-pts base-pt rot_angle))
)
;; 返回选择集的整体包围盒
bbox-pts
)
nil ; 如果选择集为空，返回nil
)
)
(defun dim-basepoints (ent / entls pt1 pt2 pt3 pt4 ang pt1a pt3a);获得Align/Rotate尺寸的基线--02
(setq entls (entget ent)
pt1 (cdr (assoc 10 (entget ent)));(setq ent (car (entsel)))
pt2 (cdr (assoc 14 (entget ent)))
pt3 (cdr (assoc 13 (entget ent)))
ang (angle pt1 pt2)
pt1a (polar pt1 (+ ang (* pi 0.5)) 2)
pt3a (polar pt3 ang 2)
pt4 (inters pt1 pt1a pt3 pt3a nil)
) (list pt4 pt1))
;;取两点的中点(二维)
(defun hc-mid(p1 p2)(mapcar '(lambda (x y) (* 0.5 (+ x y))) p1 p2))
;;pt点围绕p0点旋转ang弧度
(defun hc-pt-rotate (pt p0 ang)(polar p0 (+ (angle p0 pt) ang) (distance pt p0)))
;;点表围绕p0点旋转ang弧度
(defun hc-pts-rotate(lst p0 ang)(mapcar '(lambda(x)(hc-pt-rotate x p0 ang))lst))
;;根据两点坐标返回4个点坐标
(defun hc-pt2-to-pt4 (pt1 pt2)(list (list (car pt1)(cadr pt1)) (list(car pt2)(cadr pt1))(list (car pt2)(cadr pt2))(list (car pt1)(cadr pt2))))
;; 测试函数 - 命令名为TT
(defun c:TT (/ sel bbox-pts pt1 pt2 pt3 pt4)
"测试boundingbox函数的命令\n调用方式: 在AutoCAD命令行输入TT，然后选择要测试的标注对象"
;; 提示用户选择对象
(prompt "\n选择要计算包围盒的标注对象: ")
(setq sel (ssget))
(if sel
(progn
;; 调用boundingbox函数
(setq bbox-pts (boundingbox sel))
(if bbox-pts
(progn
;; 提取四个角点
(setq pt1 (nth 0 bbox-pts))
(setq pt2 (nth 1 bbox-pts))
(setq pt3 (nth 2 bbox-pts))
(setq pt4 (nth 3 bbox-pts))
;; 创建多段线来显示包围盒
(entmake (list
(cons 0 "LWPOLYLINE")
(cons 100 "AcDbEntity")
(cons 100 "AcDbPolyline")
(cons 62 1)
(cons 90 4) ; 4个顶点
(cons 70 1) ; 闭合
(cons 10 pt1)
(cons 10 pt2)
(cons 10 pt3)
(cons 10 pt4)
))
(prompt (strcat "\n包围盒已绘制，角点坐标: "
"\n1: (" (rtos (car pt1)) ", " (rtos (cadr pt1)) ")"
"\n2: (" (rtos (car pt2)) ", " (rtos (cadr pt2)) ")"
"\n3: (" (rtos (car pt3)) ", " (rtos (cadr pt3)) ")"
"\n4: (" (rtos (car pt4)) ", " (rtos (cadr pt4)) ")"
))
)
(prompt "\n无法计算包围盒，请确保选择了有效的标注对象。")
)
)
(prompt "\n未选择任何对象。")
)
(princ)
)

(defun boundingbox (sel / idx obj dim-ent base-pts base-vec rot_angle base-pt llp urp min-pt max-pt bbox-pts)
    (if (> (sslength sel) 0)
    (progn
      (setq dim-ent (ssname sel 0));; 步骤1: 获取首个标注对象的尺寸基线
      (setq base-pts (dim-basepoints dim-ent)) ; 返回基点列表 (基点 pt4 起点 pt1)
      ;; 步骤2: 计算基线与X轴的夹角和向量
      (setq base-vec (mapcar '- (cadr base-pts) (car base-pts))) ; 基线向量
      (setq rot_angle (atan (cadr base-vec) (car base-vec))) ; 与X轴的夹角
      ;; 设置旋转基点
      (setq base-pt (car base-pts))
      ;; 步骤3: 判断是否需要旋转（检查是否为正交角度）
      (setq need-rotate
        (not (or
          (equal rot_angle 0.0 1e-6)              ; 0度
          (equal rot_angle (/ pi 2) 1e-6)         ; 90度
          (equal rot_angle pi 1e-6)               ; 180度
          (equal rot_angle (* 3 (/ pi 2)) 1e-6)   ; 270度
          (equal rot_angle (* 2 pi) 1e-6)         ; 360度
        )))
      ;; 步骤4: 如果需要，将所有对象旋转至与X轴对齐
      (if need-rotate
        (repeat (setq idx (sslength sel))
          (setq obj (vlax-ename->vla-object (ssname sel (setq idx (1- idx)))))
          (vla-rotate obj (vlax-3d-point base-pt) (- rot_angle))
        )
      )
      ;; 步骤5: 计算选择集整体包围盒
      (repeat (setq idx (sslength sel))
        (setq obj (vlax-ename->vla-object (ssname sel (setq idx (1- idx)))))
        (if (and (vlax-method-applicable-p obj 'getboundingbox)
                 (not (vl-catch-all-error-p (vl-catch-all-apply 'vla-getboundingbox (list obj 'llp 'urp)))))
          (progn
            (setq current-llp (vlax-safearray->list llp))
            (setq current-urp (vlax-safearray->list urp))

            ;; 更新整体包围盒的最小和最大点
            (if (not min-pt)
              (setq min-pt current-llp max-pt current-urp)
              (progn
                (setq min-pt (mapcar 'min min-pt current-llp))
                (setq max-pt (mapcar 'max max-pt current-urp))
              )
            )
          )
        )
      )
      ;; 步骤6: 使用辅助函数计算四点包围盒
      (setq bbox-pts (hc-pt2-to-pt4 min-pt max-pt))

      ;; 步骤7: 如果旋转过，将所有对象恢复至初始状态
      (if need-rotate
        (repeat (setq idx (sslength sel))
          (setq obj (vlax-ename->vla-object (ssname sel (setq idx (1- idx)))))
          (vla-rotate obj (vlax-3d-point base-pt) rot_angle)
        )
      )
      ;; 步骤8: 将包围盒角点旋转回原始位置（如果需要）
      (if need-rotate
        (setq bbox-pts (hc-pts-rotate bbox-pts base-pt rot_angle))
      )

      ;; 返回选择集的整体包围盒
      bbox-pts
    )
    nil ; 如果选择集为空，返回nil
  )
)
(defun dim-basepoints (ent / entls pt1 pt2 pt3 pt4 ang pt1a pt3a);获得Align/Rotate尺寸的基线--02
  (setq entls (entget ent)
        pt1 (cdr (assoc 10 (entget ent)));(setq ent (car (entsel)))
        pt2 (cdr (assoc 14 (entget ent)))
        pt3 (cdr (assoc 13 (entget ent)))
        ang  (angle pt1 pt2)
        pt1a (polar pt1 (+ ang (* pi 0.5)) 2)
        pt3a (polar pt3 ang 2)
        pt4 (inters pt1 pt1a pt3 pt3a nil)
        )  (list pt4 pt1))
;;取两点的中点(二维)
(defun hc-mid(p1 p2)(mapcar '(lambda (x y) (* 0.5 (+ x y))) p1 p2))
;;pt点围绕p0点旋转ang弧度
(defun hc-pt-rotate (pt p0 ang)(polar p0 (+ (angle p0 pt) ang) (distance pt p0)))
;;点表围绕p0点旋转ang弧度
(defun hc-pts-rotate(lst p0 ang)(mapcar '(lambda(x)(hc-pt-rotate x p0 ang))lst))
;;根据两点坐标返回4个点坐标
(defun hc-pt2-to-pt4 (pt1 pt2)(list (list (car pt1)(cadr pt1)) (list(car pt2)(cadr pt1))(list (car pt2)(cadr pt2))(list (car pt1)(cadr pt2))))
;; 测试函数 - 命令名为TT
(defun c:TT (/ sel bbox-pts pt1 pt2 pt3 pt4)
  "测试boundingbox函数的命令\n调用方式: 在AutoCAD命令行输入TT，然后选择要测试的标注对象"
  ;; 提示用户选择对象
  (prompt "\n选择要计算包围盒的标注对象: ")
  (setq sel (ssget))

  (if sel
    (progn
      ;; 调用boundingbox函数
      (setq bbox-pts (boundingbox sel))

      (if bbox-pts
        (progn
          ;; 提取四个角点
          (setq pt1 (nth 0 bbox-pts))
          (setq pt2 (nth 1 bbox-pts))
          (setq pt3 (nth 2 bbox-pts))
          (setq pt4 (nth 3 bbox-pts))

          ;; 创建多段线来显示包围盒
          (entmake (list
            (cons 0 "LWPOLYLINE")
            (cons 100 "AcDbEntity")
            (cons 100 "AcDbPolyline")
            (cons 62 1)
            (cons 90 4)  ; 4个顶点
            (cons 70 1)  ; 闭合
            (cons 10 pt1)
            (cons 10 pt2)
            (cons 10 pt3)
            (cons 10 pt4)
          ))

          (prompt (strcat "\n包围盒已绘制，角点坐标: "
                          "\n1: (" (rtos (car pt1)) ", " (rtos (cadr pt1)) ")"
                          "\n2: (" (rtos (car pt2)) ", " (rtos (cadr pt2)) ")"
                          "\n3: (" (rtos (car pt3)) ", " (rtos (cadr pt3)) ")"
                          "\n4: (" (rtos (car pt4)) ", " (rtos (cadr pt4)) ")"
                  ))
        )
        (prompt "\n无法计算包围盒，请确保选择了有效的标注对象。")
      )
    )
    (prompt "\n未选择任何对象。")
  )
  (princ)
)

我能想到的办法就只有旋转对象了，其他方法我测试完就是不好使

XDSoft · 发表于 2025-8-6 05:21:12

不是尺寸的对象，你测试过没？
你仔细看看尺寸的，是不是尺寸的定义点在外面，包围盒要计算到定义点，而不是线

a117034423 · 发表于 2025-8-6 10:03:19

XDSoft 发表于 2025-8-6 05:21
不是尺寸的对象，你测试过没？
你仔细看看尺寸的，是不是尺寸的定义点在外面，包围盒要计算到定义点，而不 ...

别的我测试是没问题的，主要是大出去的那一圈我也没看明白是啥原因大的，也不像扩出去的点，就是被vla放大了。我用笨办法解决了，纯数学算的，取出标注的基点再根据界线和文字包围盒偏移

pxt2015 · 发表于 2025-8-6 10:24:45

在wcs返回平行于尺寸标注方向的包围盒
晓东API（CAD尺寸标注有效，天正尺寸标注，达不到预期效果）
(setq ss (ssget)
dir (Xdrx_Entity_direction (ssname ss 0))
)
(setq bwh (Xdrx_Entity_Box ss dir))

a117034423 · 发表于 2025-8-6 11:22:23

pxt2015 发表于 2025-8-6 10:24
在wcs返回平行于尺寸标注方向的包围盒
晓东API（CAD尺寸标注有效，天正尺寸标注，达不到预期效果）
(setq s ...

我现在用的就是api 只不过想研习一下尺寸标注的包围盒

统一网名 · 发表于 2025-8-25 11:09:45

本帖最后由统一网名于 2025-8-25 11:11 编辑

a117034423 发表于 2025-8-4 12:52
我能想到的办法就只有旋转对象了，其他方法我测试完就是不好使

账号		自动登录	找回密码
密码			立即注册

[求助] 关于vla最小包围盒问题的求助

马上注册，结交更多好友，享用更多功能，让你轻松玩转社区。

点评

点评

点评

浏览过的版块
