定制修剪工具，能修剪自定义对象的（不是隐藏哦）

newer · 发表于 2013-7-6 19:09:47

看样子都是POLYLINE，你试试CAD的TRIM命令，能不能把柱子里面的梁线给裁剪了？

関吣 · 发表于 2013-7-6 19:11:42

tr跟ex都可以用的哦～

関吣 · 发表于 2013-7-6 19:13:38

修剪tr命令如图

newer · 发表于 2013-7-6 19:40:18

関吣发表于 2013-7-6 19:13
修剪tr命令如图

想装一个帮你看看，咋这软件这么特殊。

这样吧，你加载下XDRX API，测试下下面的函数

(xdrx_entity_getStretchPoint (car (entsel)))

分别点下柱子，梁，看看返回什么？

(xdrx_polyline_numVerts (car (entsel)))

看看返回什么？

另外，你既然装了这个系统，这个软件本身没提供你说的这些工具？你要把他们裁剪了，用什么算？

関吣 · 发表于 2013-7-6 19:50:21

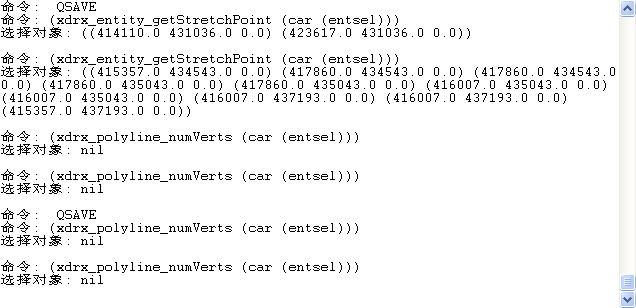

返回的命令我截图了哦

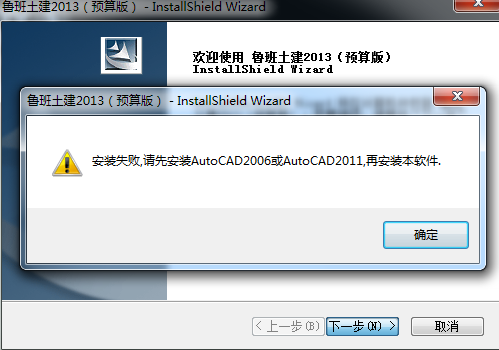

这个鲁班要2006CAD或者2011的才可以的，另外，2011版或者2012版的才能打开我附件的图哦
修剪是为了准确计量用的呢，软件本身没批量操作的，我目前都用的tr跟ex一个一个改的，地下工程梁改得想吐血的说。请大大们帮忙哦~

newer · 发表于 2013-7-6 20:02:39

本帖最后由 newer 于 2013-7-6 20:50 编辑

関吣发表于 2013-7-6 19:50
返回的命令我截图了哦
这个鲁班要2006CAD或者2011的才可以的，另外，2011版或者2012版的才能打开我附件的 ...

加载下下面的测试程序，结果贴上来。

(defun c:tt()
(if (setq e (car (xdrx_entsel "\n选取框架柱<退出>:" '((8 . "*暗柱")))))
(progn
(setq box (xdrx_entity_getstretchpoint e))
(apply 'command (cons "pline" box))
(command "c")
(setq e (entlast)) (xdrx_entity_setcolor e 2)
(princ "\nin COLUMN")
(if (setq ss (ssget "f" box))
(progn
(princ "\nIN BEAM")
(xdrx_pickset_clipbyPoly ss e)
)
)
)
)
(princ)
)

関吣 · 发表于 2013-7-6 20:09:11

前面选的暗柱提示如图，后面选的框架柱的图层，提示没选到哦（如题）

newer · 发表于 2013-7-6 20:25:12

程序里面写的是选的是暗柱，你先测试下暗柱，你确定下载的是最新的API吗， BUILD 0630的。

newer · 发表于 2013-7-6 20:26:48

程序里面有个笔误，你重新拷贝下20楼的程序加载，试试。选暗柱

関吣 · 发表于 2013-7-6 20:31:12

我下的最新版的哦。XD老大前几天公布的“XDRX_API.R2006”

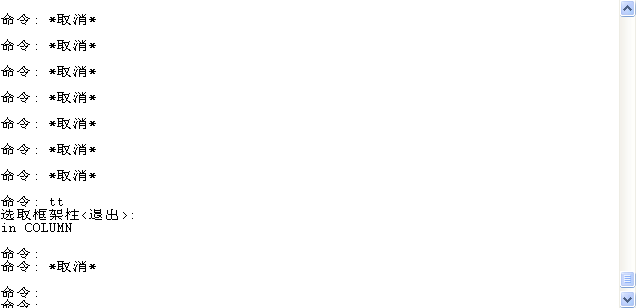

运行新20楼提示如下：
命令: *取消*

命令: *取消*

命令: tt
选取框架柱<退出>:
in COLUMN

命令:
命令: *取消*

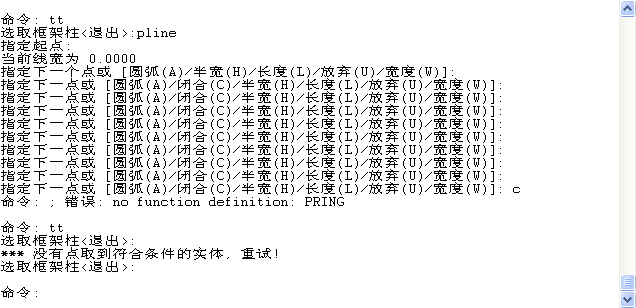

関吣 · 发表于 2013-7-6 20:32:08

补上截图~~大大辛苦了~~

newer · 发表于 2013-7-6 20:39:36

是不是围着柱子新生成了多段线把柱子画出来了？

暗柱下面有梁？图层是 "*框架梁" ?

関吣 · 发表于 2013-7-6 20:44:37

本帖最后由関吣于 2013-7-11 09:18 编辑

newer 发表于 2013-7-6 20:39
是不是围着柱子新生成了多段线把柱子画出来了？

暗柱下面有梁？图层是 "*框架梁" ?

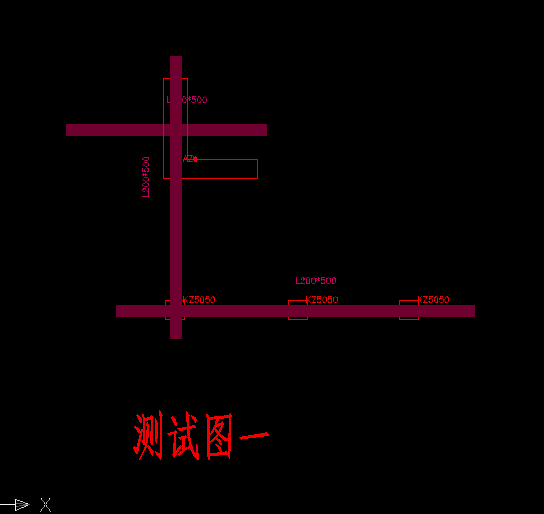

没听懂哦~测试图一跟二的区别是测试图一红线为暗柱边线或者框架柱边线
测试图二的红线为PL线哦~我用了个插件，选不中梁线来着~

関吣 · 发表于 2013-7-7 00:59:22

还是跟25楼一样的提示哦。

newer · 发表于 2013-7-11 20:58:29

関吣发表于 2013-7-7 00:59
还是跟25楼一样的提示哦。

你另外一个悬赏里面的程序，能修剪这个帖子的自定义的梁不？
