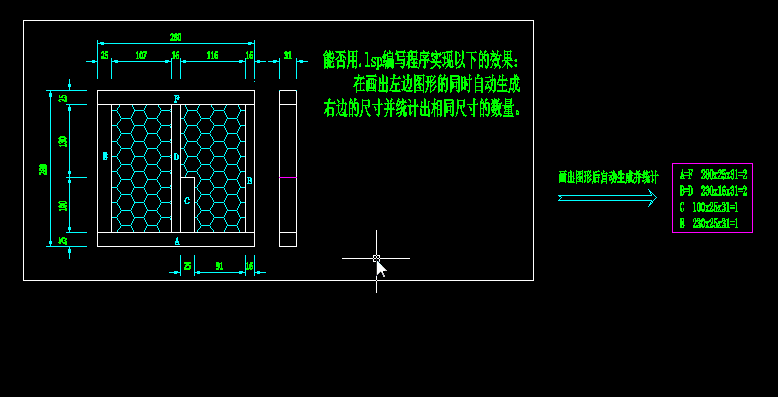

[已解决]各位大师：小弟求一个程序：在画出图形的同时，自动生成图形的尺寸并统计

金鹅起飞 · 发表于 2013-10-17 08:15:22

期待高手们的帮助.......................

金鹅起飞 · 发表于 2013-10-17 17:30:05

期待高手们的出现.............

st788796 · 发表于 2013-10-19 08:10:46

金鹅起飞发表于 2013-10-17 17:30
期待高手们的出现.............

用 XD::Curve:ToPopoly 找出所有的 Region，删除最大的三个，剩下就是你要的那些

金鹅起飞 · 发表于 2013-10-19 08:17:41

st788796:您好！可以请您帮忙编写一个LSP文件吗？cad原图在14楼。谢谢您了！

st788796 · 发表于 2013-10-19 09:11:36

本帖最后由 newer 于 2013-10-20 18:30 编辑

金鹅起飞发表于 2013-10-19 08:17
st788796:您好！可以请您帮忙编写一个LSP文件吗？cad原图在14楼。谢谢您了！

我的机子上 Xdrx_curve_intersectbreak 运行不稳定，没法调试，基本的都写出来了，
思路就是做 Line 的一个副本，对这个副本进行交点断开，在断开的选择集中生成面域，去掉最大

(defun c:tt (/ ss s1 region areal ar)
(if (setq ss (ssget '((0 . "line"))))
(progn
(setq s1 (xdrx_entity_transformedcopy ss (xdrx_matrix_identity 3))
ar (apply
'xdrx_points_area
(xdrx_entity_box ss)
) ; s1 (xdrx_curve_intersectbreak ss 0);_此句运行不稳定
region (vl-sort (xdrx_pickset->ents (xdrx_curve->region s1 t)) '(lambda (e1 e2)
(> (xdrx_region_area e1)
(xdrx_region_area e2)
)
)
)
areal (vl-remove-if '(lambda (a)
(equal a ar 0.001)
) (mapcar
'(lambda (x / box w h)
(setq box (xdrx_entity_box x)
w (fix (car (mapcar
'-
(cadr box)
(car box)
)
)
)
h (fix (cadr (mapcar
'-
(last box)
(car box)
)
)
)
)
(list (xdrx_region_area x) w h)
)
(cdddr region)
)
)
)
(xdrx_entity_delete s1)
(foreach x region
(xdrx_entity_delete x)
)
(princ areal)
)
)
(princ)
)

(defun c:tt (/ ss s1 region areal ar)
  (if (setq ss (ssget '((0 . "line"))))
    (progn
      (setq s1 (xdrx_entity_transformedcopy ss (xdrx_matrix_identity 3))
            ar (apply
                 'xdrx_points_area
                 (xdrx_entity_box ss)
               )                       ; s1     (xdrx_curve_intersectbreak ss 0);_此句运行不稳定
            region (vl-sort (xdrx_pickset->ents (xdrx_curve->region s1 t)) '(lambda (e1 e2)
                                                                              (> (xdrx_region_area e1)
                                                                                 (xdrx_region_area e2)
                                                                              )
                                                                            )
                   )
            areal (vl-remove-if '(lambda (a)
                                   (equal a ar 0.001)
                                 ) (mapcar
                                     '(lambda (x / box w h)
                                        (setq box (xdrx_entity_box x)
                                              w (fix (car (mapcar
                                                            '-
                                                            (cadr box)
                                                            (car box)
                                                          )
                                                     )
                                                )
                                              h (fix (cadr (mapcar
                                                             '-
                                                             (last box)
                                                             (car box)
                                                           )
                                                     )
                                                )
                                        )
                                        (list (xdrx_region_area x) w h)
                                      )
                                     (cdddr region)
                                   )
                  )
      )
      (xdrx_entity_delete s1)
      (foreach x region
        (xdrx_entity_delete x)
      )
      (princ areal)
    )
  )
  (princ)
)

金鹅起飞 · 发表于 2013-10-19 09:25:33

st788796:您好！
太感谢您了！我先试试，再来感谢您！

金鹅起飞 · 发表于 2013-10-19 10:31:35

本帖最后由金鹅起飞于 2013-10-19 10:33 编辑

st788796 发表于 2013-10-19 09:11
我的机子上 Xdrx_curve_intersectbreak 运行不稳定，没法调试，基本的都写出来了，
思路就是做 Line 的 ...

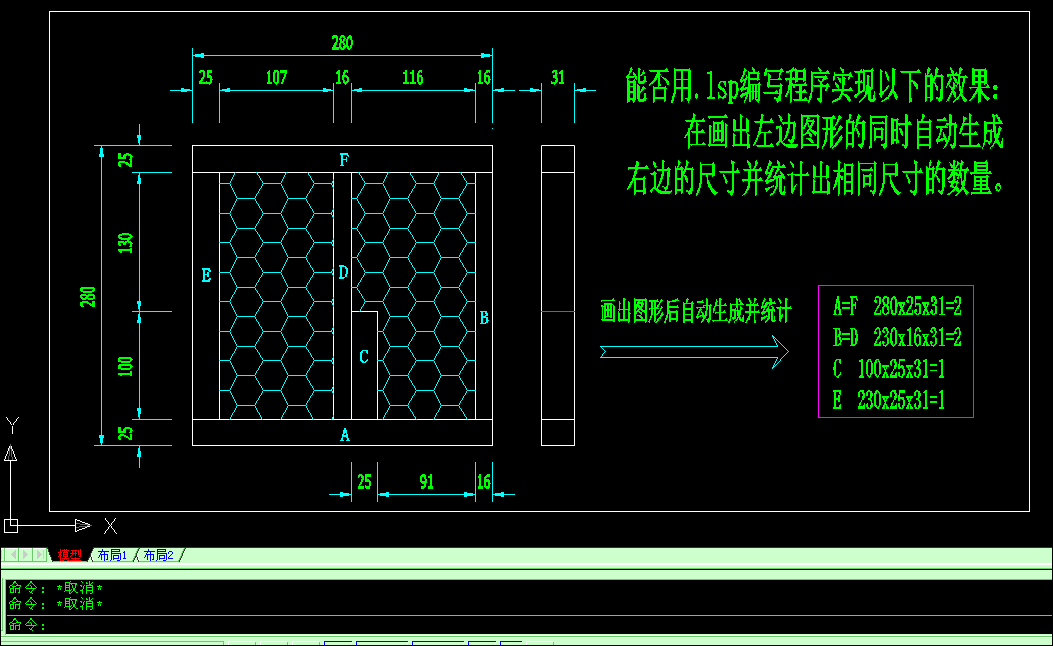

我刚才试了一下，请看看图片，不知是我的哪一步有问题，没有出现预期效果。请看图片：
如果看不清楚请下载到您的电脑再看，就很清楚了。谢谢您的帮助！

st788796 · 发表于 2013-10-19 10:43:21

金鹅起飞发表于 2013-10-19 10:31
我刚才试了一下，请看看图片，不知是我的哪一步有问题，没有出现预期效果。请看图片：

要先执行交点断开, 需要 xd::list:groupbyindex 函数

(defun c:tt (/ ss d region areal ar txt)
(if (and
(setq ss (ssget '((0 . "line"))))
(setq d (getdist "\nInput Thickness: "))
(setq p (getpoint "\nTextposition: "))
)
(progn
(setq d (fix d)
ar (apply
'xdrx_points_area
(xdrx_entity_box ss)
)
region (vl-sort (xdrx_pickset->ents (xdrx_curve->region ss t)) '(lambda (e1 e2)
(> (xdrx_region_area e1)
(xdrx_region_area e2)
)
)
)
areal (cdddr (vl-remove-if '(lambda (a)
(equal a ar 0.1)
) (mapcar
'(lambda (x / box w h lst)
(setq box (xdrx_entity_box x)
w (fix (car (mapcar
'-
(cadr box)
(car box)
)
)
)
h (fix (+ 0.1 (cadr (mapcar
'-
(last box)
(car box)
)
)
)
)
lst (if (> w h)
(list w h d)
(list h w d)
)
)
(list (xdrx_region_area x) lst)
)
region
)
)
)
)
(foreach x region
(xdrx_entity_delete x)
)
(foreach x (vl-sort (mapcar
'(lambda (x)
(reverse (cons (length x) (reverse (car x))))
)
(mapcar
'cdr
(xd::list:groupbyindex areal 1.)
)
) '(lambda (x1 x2)
(> (last x1) (last x2))
)
)
(setq txt (xdrx_text_make p (strcat (itoa (car x)) "x" (itoa (cadr x)) "x" (itoa (caddr x)) "=" (itoa
(last x)
)
) 17.5 0.
)
)
(xdrx_setpropertyvalue txt "widthfactor" 0.6)
(setq p (polar p (* 1.5 pi) 30.))
)
)
)
(princ)
)

(defun c:tt (/ ss d region areal ar txt)
  (if (and
        (setq ss (ssget '((0 . "line"))))
        (setq d (getdist "\nInput Thickness: "))
        (setq p (getpoint "\nTextposition: "))
      )
    (progn
      (setq d (fix d)
            ar (apply
                 'xdrx_points_area
                 (xdrx_entity_box ss)
               )
            region (vl-sort (xdrx_pickset->ents (xdrx_curve->region ss t)) '(lambda (e1 e2)
                                                                              (> (xdrx_region_area e1)
                                                                                 (xdrx_region_area e2)
                                                                              )
                                                                            )
                   )
            areal (cdddr (vl-remove-if '(lambda (a)
                                          (equal a ar 0.1)
                                        ) (mapcar
                                            '(lambda (x / box w h lst)
                                               (setq box (xdrx_entity_box x)
                                                     w (fix (car (mapcar
                                                                   '-
                                                                   (cadr box)
                                                                   (car box)
                                                                 )
                                                            )
                                                       )
                                                     h (fix (+ 0.1 (cadr (mapcar
                                                                           '-
                                                                           (last box)
                                                                           (car box)
                                                                         )
                                                                   )
                                                            )
                                                       )
                                                     lst (if (> w h)
                                                           (list w h d)
                                                           (list h w d)
                                                         )
                                               )
                                               (list (xdrx_region_area x) lst)
                                             )
                                            region
                                          )
                         )
                  )
      )
      (foreach x region
        (xdrx_entity_delete x)
      )
      (foreach x (vl-sort (mapcar
                            '(lambda (x)
                               (reverse (cons (length x) (reverse (car x))))
                             )
                            (mapcar
                              'cdr
                              (xd::list:groupbyindex areal 1.)
                            )
                          ) '(lambda (x1 x2)
                               (> (last x1) (last x2))
                             )
                 )
        (setq txt (xdrx_text_make p (strcat (itoa (car x)) "x" (itoa (cadr x)) "x" (itoa (caddr x)) "=" (itoa
                                                                                                              (last x)
                                                                                                        )
                                    ) 17.5 0.
                  )
        )
        (xdrx_setpropertyvalue txt "widthfactor" 0.6)
        (setq p (polar p (* 1.5 pi) 30.))
      )
    )
  )
  (princ)
)

st788796 · 发表于 2013-10-19 13:51:33

金鹅起飞发表于 2013-10-19 10:31
我刚才试了一下，请看看图片，不知是我的哪一步有问题，没有出现预期效果。请看图片：
如果看不清楚请下 ...

翻了翻 API 手册，可以不用生成面域的

(defun c:tt (/ ss d p pts)
(if (and
(setq ss (ssget '((0 . "line"))))
(setq d (getdist "\nInput Thickness: "))
(setq p (getpoint "\nTextposition: "))
)
(progn
(setq ;;ss (xdrx_curve_intersectbreak ss 0)
d (fix d)
pts (vl-remove
nil
(mapcar
'(lambda (x / box w h lst s1)
(if (and (setq s1 (ssget "wp" x '((0 . "text"))))
(= (sslength s1) 1)
)
(progn
(setq box (apply 'xdrx_points_box x)
w (rtos (car (mapcar '- (cadr box) (car box)))
2
0
)
h (rtos (cadr (mapcar '- (last box) (car box)))
2
0
)
lst (if (> w h)
(list w h d)
(list h w d)
)
)
(cons (abs (apply 'xdrx_points_area x))
(cons (xdrx_getpropertyvalue
(ssname s1 0)
"textstring"
)
lst
)
)
)
nil
)
)
(xdrx_geom_searchregions ss)
)
)
pts (vl-sort pts '(lambda (e1 e2) (> (car e1) (car e2))))
)
(foreach x pts
(princ "\n")
(princ x)
)
)
)
(princ)
)

(defun c:tt (/ ss d p pts)
  (if (and
 (setq ss (ssget '((0 . "line"))))
 (setq d (getdist "\nInput Thickness: "))
 (setq p (getpoint "\nTextposition: "))
      )
    (progn
      (setq ;;ss (xdrx_curve_intersectbreak ss 0)
     d (fix d)
     pts (vl-remove
    nil
    (mapcar
      '(lambda (x / box w h lst s1)
         (if (and (setq s1 (ssget "wp" x '((0 . "text"))))
    (= (sslength s1) 1)
      )
    (progn
      (setq box (apply 'xdrx_points_box x)
     w   (rtos (car (mapcar '- (cadr box) (car box)))
        2
        0
         )
     h   (rtos (cadr (mapcar '- (last box) (car box)))
        2
        0
         )
     lst (if (> w h)
           (list w h d)
           (list h w d)
         )
      )
      (cons (abs (apply 'xdrx_points_area x))
     (cons (xdrx_getpropertyvalue
      (ssname s1 0)
      "textstring"
           )
           lst
     )
      )
    )
    nil
         )
       )
      (xdrx_geom_searchregions ss)
    )
  )
     pts (vl-sort pts '(lambda (e1 e2) (> (car e1) (car e2))))
      )
      (foreach x pts
 (princ "\n")
 (princ x)
      )
    )
  )
  (princ)
)

金鹅起飞 · 发表于 2013-10-22 08:14:19

st788796 发表于 2013-10-19 13:51
翻了翻 API 手册，可以不用生成面域的

st788796:您好！非常感谢您在百忙之中编写的程序，谢谢您！

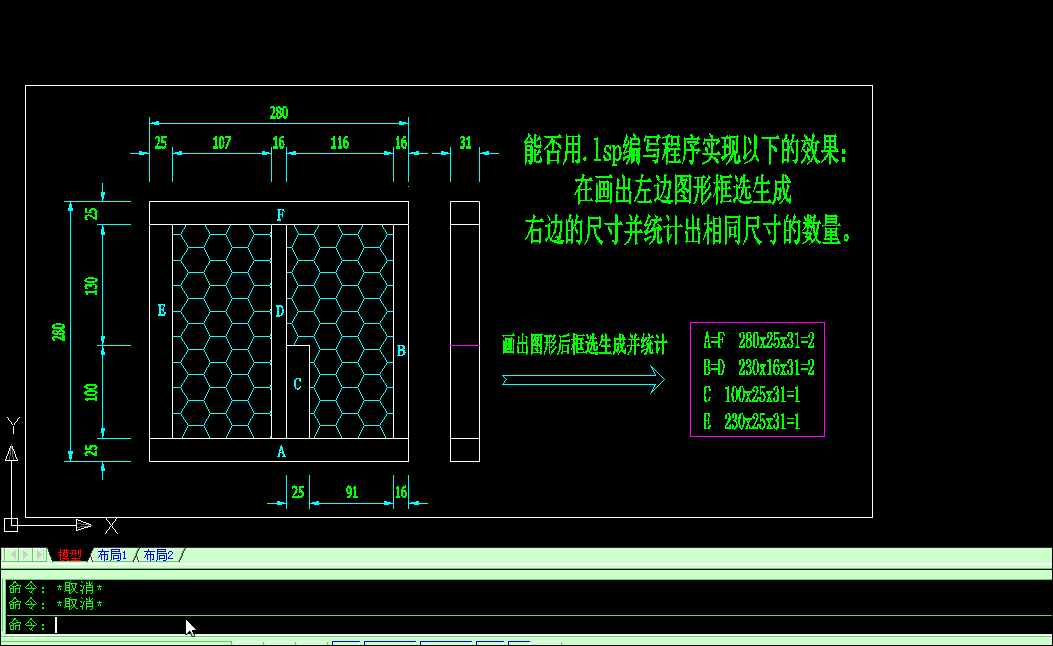

我下载使用了一下，不知哪里我没有操作对，请您看看下面的图片，特别是命令栏，我不知道怎样操作是不是对的，请指教！如果图片看不清楚，请下载到自己的电脑，打开看就清楚了，谢谢！

Free-Lancer · 发表于 2013-10-22 10:26:45

金鹅起飞发表于 2013-10-22 08:14
st788796:您好！非常感谢您在百忙之中编写的程序，谢谢您！
我下载使用了一下，不知哪里我没有操作对， ...

试了试，结果没有排序，还差写字部分

写诗天涯 · 发表于 2013-10-22 11:18:12

学习一下这个帖子

金鹅起飞 · 发表于 2013-10-22 11:44:00

Free-Lancer 发表于 2013-10-22 10:26
试了试，结果没有排序，还差写字部分

Free-Lancer:
您好！您能帮忙写一个程序吗？谢谢您！

金鹅起飞 · 发表于 2013-10-22 11:44:41

写诗天涯发表于 2013-10-22 11:18
学习一下这个帖子

谢谢关注！

st788796 · 发表于 2013-10-22 22:37:11

本帖最后由 st788796 于 2013-10-22 22:45 编辑

金鹅起飞发表于 2013-10-22 11:44
谢谢关注！

已经完成，和 API更新同时发布
