求一个自动生成闭合线的程序

正版马甲 · 发表于 2014-5-19 10:31:04

您需要登录才可以下载或查看，没有账号？立即注册

×

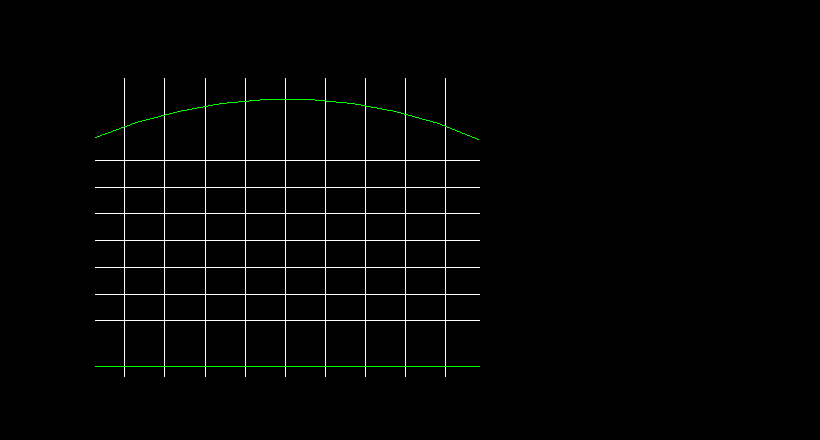

由基本图元：直线、圆、圆弧、椭圆，找出它们所构成的所有闭合区域。
如果能有.net版的好程序，本人愿意出钱购买源程序。
联系QQ：364067684

st788796 · 发表于 2014-5-19 22:21:21

本帖最后由 st788796 于 2014-5-20 00:46 编辑

正版马甲发表于 2014-5-19 21:50
我的这个问题不涉及3D问题，都是二维平面问题。

Region属3D范畴的，不用这个的话就线段端点编号，一个个找闭合环，网上应该可以搜到算法，用region就省事了

xdrxapi中有search region 函数，估计也是用的断开后生成region算法

G版用Lisp写过一个拓扑多边形就是用的纯算法

csharp · 发表于 2014-5-19 10:42:32

用副本执行交点断开，然后用 CreateFromCurves 生成面域

正版马甲 · 发表于 2014-5-19 16:43:13

csharp 发表于 2014-5-19 10:42
用副本执行交点断开，然后用 CreateFromCurves 生成面域

我看过别人的LISP程序的思路，里面涉及到了几何算法方面的东西。
我首先想到的也是要把所有图元在交点处断开，
但是接着对得到的一系列图元怎么处理，还请大侠详细指教。

csharp · 发表于 2014-5-19 16:53:12

本帖最后由 csharp 于 2014-5-19 17:00 编辑

正版马甲发表于 2014-5-19 16:43
我看过别人的LISP程序的思路，里面涉及到了几何算法方面的东西。
我首先想到的也是要把所有图元在交点处 ...

断开后应该用算法也可以找出闭合区域，不过在 AutoCAD 下有面域了再自己写就浪费时间，用 CreateFromCurves 生成面域

st788796 · 发表于 2014-5-19 21:47:17

AutoCAD这些3D玩意好像本就不是它自家的，买来后也没再扩展多少，在ARX中可以看到操作这些3D实体并没有提供更多方法和属性，远比自家的2D实体简陋

正版马甲 · 发表于 2014-5-19 21:50:21

st788796 发表于 2014-5-19 21:47
AutoCAD这些3D玩意好像本就不是它自家的，买来后也没再扩展多少，在ARX中可以看到操作这些3D实体并没有提供 ...

我的这个问题不涉及3D问题，都是二维平面问题。

正版马甲 · 发表于 2014-5-20 08:58:21

st788796 发表于 2014-5-19 22:21
Region属3D范畴的，不用这个的话就线段端点编号，一个个找闭合环，网上应该可以搜到算法，用region就省 ...

G 版的LISP程序没有完全放开源码，部分程序我这还有，但是我不太懂LISP程序，所以用C#语言来写。
面域应该是属于2D的吧，不过用面域的方法有这样一个问题：我要找的是所有最小的面域，而用CreateFromCurves生成的是所有面域（可能是几个相邻面域形成的复合面域）

正版马甲 · 发表于 2014-5-20 09:01:39

csharp 发表于 2014-5-19 16:53
断开后应该用算法也可以找出闭合区域，不过在 AutoCAD 下有面域了再自己写就浪费时间，用 CreateFromCurv ...

能否通过面域获取它的闭合环呢？
另外针对我的实际对象，还有这样一个问题：
基本图元中整圆和整椭圆能用什么方法断开呢？？
望大虾不吝赐教。

hzj268 · 发表于 2014-6-6 07:28:37

st788796 发表于 2014-5-19 22:21
Region属3D范畴的，不用这个的话就线段端点编号，一个个找闭合环，网上应该可以搜到算法，用region就省 ...

我也在找它{:soso_e102:}，谢了。。。。。拓扑多边形

xyp1964 · 发表于 2014-7-25 23:14:32
