求spline上距某点最近点的切向

风树

精度上只能是近似了

XDSoft

mcfield 发表于 2014-8-10 17:44
对.我是求spline上离A最近的点。从直觉上是B点，并且已经通过getClosestPointTo()求出来了。但是我还想求 ...

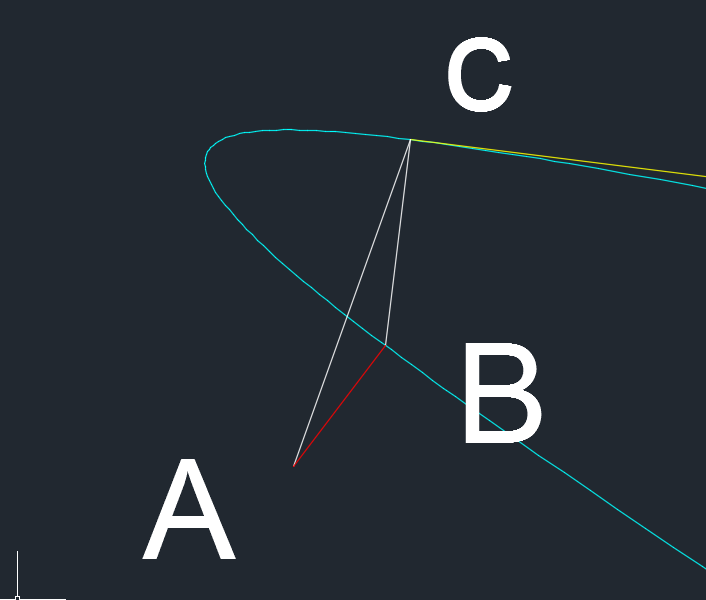

看图，

这个图就是用你的A点求的，结果是红线，结果是对的。无论捕捉是多少，都是B点。




命令: (setq pa (getpoint))
end
于 (2465.84 1129.64 0.0)


命令: (setq e (car (entsel)))
选择对象: <图元名: 7ef02890>
命令: (setq p1 (xdrx_curve_getclosestpoint e pa))
(2465.85 1129.65 0.0)
命令: L
LINE
指定第一个点: !p1
(2465.85 1129.65 0.0)
指定下一点或 [放弃(U)]: !pa
(2465.84 1129.64 0.0)
指定下一点或 [放弃(U)]: *取消*
命令:
命令: *取消*
命令: OSMODE
输入 OSMODE 的新值 <0>: *取消*
命令: OSMODE
输入 OSMODE 的新值 <0>: 4133
命令: (setq p1 (xdrx_curve_getclosestpoint e pa))
(2465.85 1129.65 0.0)
命令: L
LINE
指定第一个点: !p1
(2465.85 1129.65 0.0)

csharp

用 vlax-curve 类试了试，vlax-curve-getclosestpointto 可以由 A 求得 B，但是用 vlax-curve-getparamatpoint 或者 vlax-curve-getdistatpoint 求 B 点的 参数和距离均为 nil ，也许转为 AcGeCurve 能正确解决

由  B 再用一次 getclosestpointto 就会求得 C 点

mcfield

csharp 发表于 2014-8-11 10:31
用 vlax-curve 类试了试，vlax-curve-getclosestpointto 可以由 A 求得 B，但是用 vlax-curve-getparamatpo ...

你这种情况，就和我用AcDb类的一样。

csharp

mcfield 发表于 2014-8-11 10:35
你这种情况，就和我用AcDb类的一样。

求得 B 点后 将向量  BA 旋转 90度

AcDbCurve 的参数 和 AcGeCurve 的参数意义不一样

风树

mcfield 发表于 2014-8-11 10:35
你这种情况，就和我用AcDb类的一样。

那应该可以讨论些偏门些的方法，将线从b,c间打断试试

风树

想办法让cad重构模型，一条线分两条，注意返回值的判断

mcfield

风树 发表于 2014-8-11 11:02
想办法让cad重构模型，一条线分两条，注意返回值的判断

观察，基本可以认为BA连线的垂线是切向，只是要注意正反向的问题。

风树

觉得反推可行也行
只是觉得求任意点的导线随时可能出问题了

st788796

有垂线转90度就当切线，理论上也没错
