布局空间有一个视口，迭代器遍历布局空间实体时却发现有两个AcDbviewport

dongjx

布局空间有一个视口，迭代器遍历布局空间实体时却发现有两个AcDbviewport，使用ArxDBG查看后paper中有两个AcDbViewPort，现需要取视口的范围，求问这两个视口的含义，哪个才是真正显示的

XDSoft

dongjx 发表于 2014-9-5 10:08
你好：
           你的*paper可见视口只有一个吗，大概看了一下，这个两个视口实体名不同，其中坐标， ...

确实是2个，但只有一个是激活的，你可以获得当前激活的VIEWPORT,遍你的程序就是了。

XDSoft

acdbGetCurVportId Global Function AcDbObjectId

acdbGetCurVportId(

AcDbDatabase* pDb);

pDb Input pointer to database

This function returns the object ID of the AcDbViewport that was current when the drawing was last saved.

Returns AcDbObjectId::kNull if pDb is NULL, or if the space that was current when the drawing was last saved contains no AcDbViewports, or if tilemode was set to 1 when the drawing was last saved.

Include File
dbxutil.h

st788796

在CAD窗口中切换到 布局 查看最直观了

newer

你说的是不是布局一，布局二啊？

dongjx

st788796 发表于 2014-9-4 22:50
在CAD窗口中切换到 布局 查看最直观了

可能我没表达清楚，在布局1中只新建一个视口，但是arx二次开发时遍历布局一中的实体，其中有两个视口实体，新建两个的话会有三个视口实体，我想知道其中多出来的视口实体是什么{:soso_e129:}谢谢

dongjx

newer 发表于 2014-9-4 23:09
你说的是不是布局一，布局二啊？

不是得，只是其中一个布局

XDSoft

dongjx 发表于 2014-9-5 08:43
不是得，只是其中一个布局

你遍历的是哪？ 块表？ 这里面你得不到当前激活的视口。

每个视口都有NAME，你打印出来看就知道是啥了。

dongjx

XDSoft 发表于 2014-9-5 08:48
你遍历的是哪？ 块表？ 这里面你得不到当前激活的视口。

每个视口都有NAME，你打印出来看就知道是啥了 ...

我遍历的是AcDbBlockTable中*paper块表记录中的实体，其中不管你是否新建视口，默认好像始终存在一个视口，我按照你之前的方法，过滤当前激活视口可以把这个视口过滤掉。为什么CAD始终储存这个视口了，这是缓存视口吗，当你在模型空间建立实体时，再转到图纸空间（布局），就会生成这个缓存视口，作用是当你新建视口时把缓存视口的东西映射到自己新建视口？不知道我的理解对不对？？

dongjx

XDSoft 发表于 2014-9-5 08:48
你遍历的是哪？ 块表？ 这里面你得不到当前激活的视口。

每个视口都有NAME，你打印出来看就知道是啥了 ...

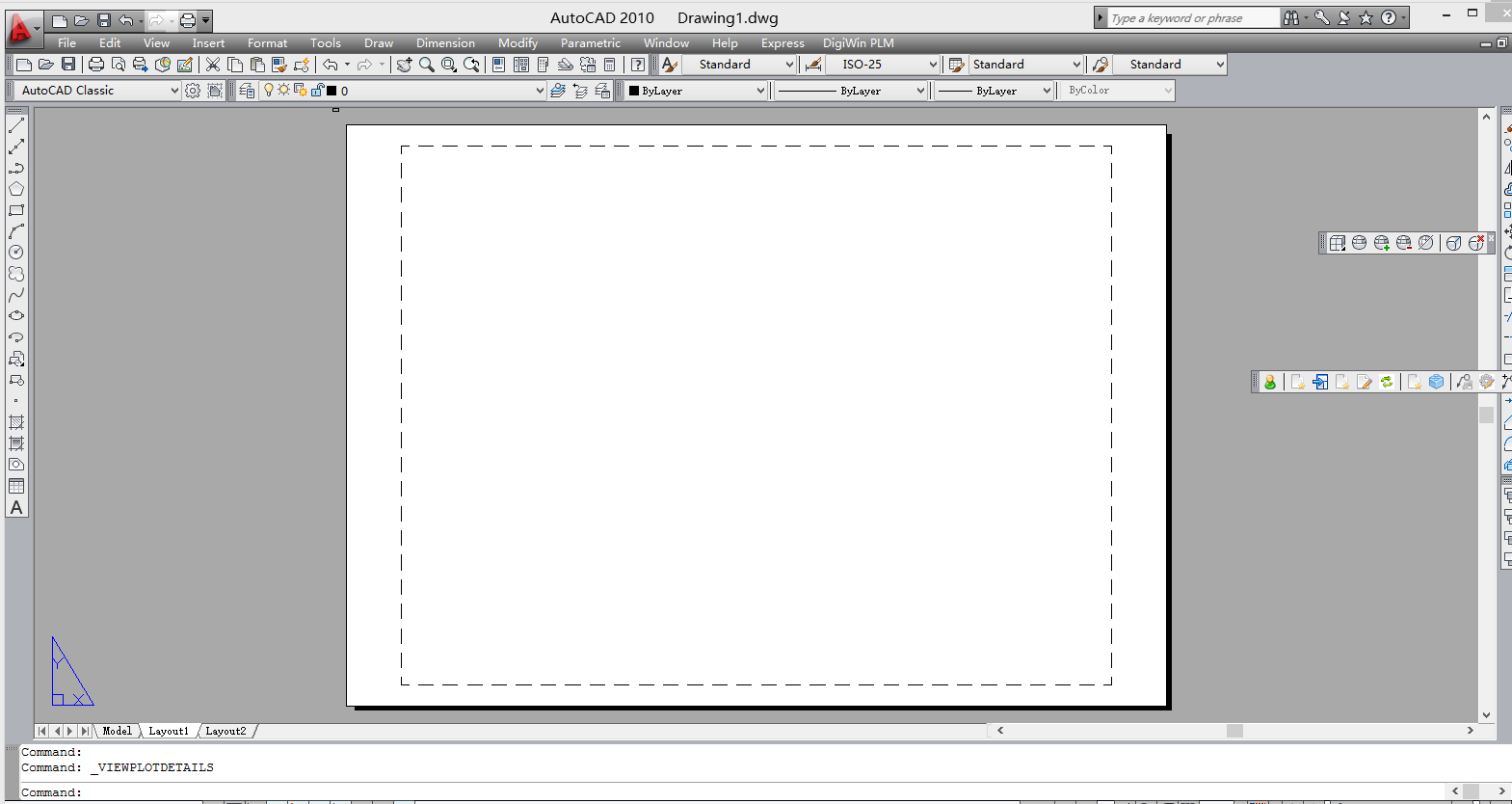

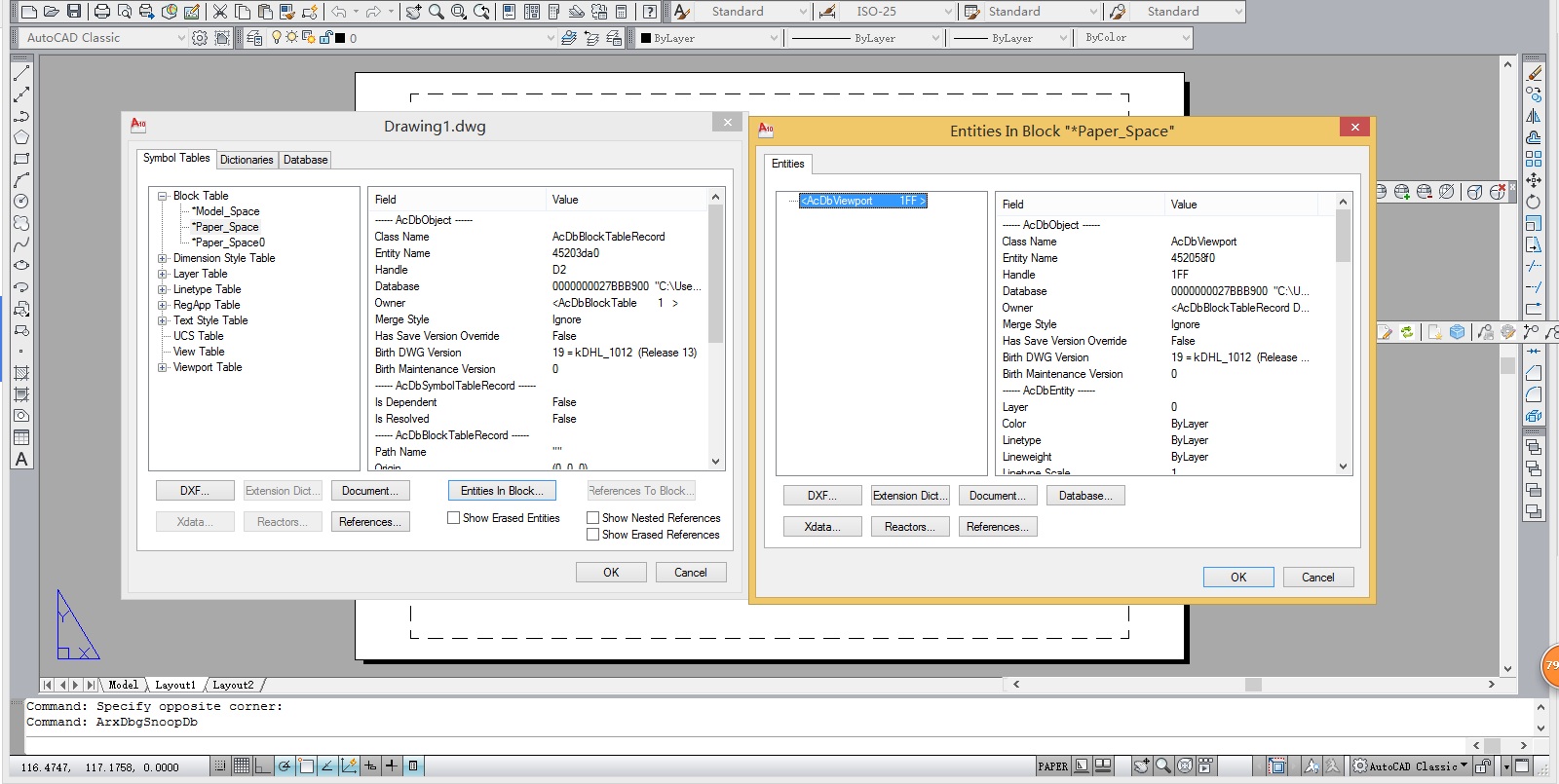

给你看图片，我把布局1中的视口删除，但是用arxDbg还是可以看到其中存在一个视口，这个视口我在布局一中无法找到，打印中也找不到，好像完全不存在

XDSoft

下面是用XDRX_API的 XDRX_OBJECT_GET,XDRX_OBJECT_NEXT 遍历*Paper_Space的信息，你比较下两个视口的信息内容。

命令: (setq a (xdrx_object_get "block" "*Paper_Space"))
<图元名: 7ee68ed0>

命令: (while (setq b (xdrx_object_next))(setq d (cons b d)))
(("AcDbViewport" <图元名: 7ee88098>) ("AcDbViewport" <图元名: 7ee88088>))

命令: (setq v1 (cadar d))
<图元名: 7ee88098>

命令: (setq v2 (cadadr d))
<图元名: 7ee88088>

命令: (entget v2)
((-1 . <图元名: 7ee88088>) (0 . "VIEWPORT") (330 . <图元名: 7ee68ed0>) (5 .
"109") (100 . "AcDbEntity") (67 . 1) (410 . "布局1") (8 . "0") (100 .
"AcDbViewport") (10 128.5 97.5 0.0) (40 . 646.292) (41 . 222.18) (68 . 1) (69 .
1) (12 128.5 97.5 0.0) (13 0.0 0.0 0.0) (14 10.0 10.0 0.0) (15 10.0 10.0 0.0)
(16 0.0 0.0 1.0) (17 0.0 0.0 0.0) (42 . 50.0) (43 . 0.0) (44 . 0.0) (45 .
222.18) (50 . 0.0) (51 . 0.0) (72 . 1000) (90 . 32800) (281 . 0) (71 . 1) (74 .
0) (110 0.0 0.0 0.0) (111 1.0 0.0 0.0) (112 0.0 1.0 0.0) (79 . 0) (146 . 0.0)
(170 . 0))

命令: (entget v1)
((-1 . <图元名: 7ee88098>) (0 . "VIEWPORT") (330 . <图元名: 7ee68ed0>) (5 .
"10B") (100 . "AcDbEntity") (67 . 1) (410 . "布局1") (8 . "0") (100 .
"AcDbViewport") (10 128.5 97.5 0.0) (40 . 205.6) (41 . 156.0) (68 . 2) (69 . 2)
(12 1399.36 435.046 0.0) (13 0.0 0.0 0.0) (14 10.0 10.0 0.0) (15 10.0 10.0 0.0)
(16 0.0 0.0 1.0) (17 0.0 0.0 0.0) (42 . 50.0) (43 . 0.0) (44 . 0.0) (45 .
756.805) (50 . 0.0) (51 . 0.0) (72 . 1000) (90 . 32864) (281 . 0) (71 . 1) (74
. 0) (110 0.0 0.0 0.0) (111 1.0 0.0 0.0) (112 0.0 1.0 0.0) (79 . 0) (146 . 0.0)
(170 . 0))

dongjx

XDSoft 发表于 2014-9-5 09:32
下面是用XDRX_API的 XDRX_OBJECT_GET,XDRX_OBJECT_NEXT 遍历*Paper_Space的信息，你比较下两个视口的信息内 ...

你好：
           你的*paper可见视口只有一个吗，大概看了一下，这个两个视口实体名不同，其中坐标，还有范围也不同。我是个菜鸟，刚学autocad二次开，我现在要编写一个程序，是取得图纸空间的实体范围，从而确定其图幅。但是每次取得范围都不是准确的，查询原因，是其中一个视口搞得怪。使用下面代码
if(spVwp=AcDbViewport::cast(spEnt))
   {
    AcDbObjectId mCurViewportId = acedGetCurViewportObjectId();
    if(spVwp->objectId()==mCurViewportId)
    {
     /*spVwp->bounds(ext);
     extAll.addExt(ext);*/
     bIsSkip=true;
    }
   }
把这个视口过滤掉不处理就对了，但是我始终搞不明白那个视口的作用。{:soso_e136:}

dongjx

XDSoft 发表于 2014-9-5 11:06
确实是2个，但只有一个是激活的，你可以获得当前激活的VIEWPORT,遍你的程序就是了。

{:soso_e113:}{:soso_e113:}谢谢，虽然不知道为啥，问题终于解决了

XDSoft

dongjx 发表于 2014-9-5 11:40
谢谢，虽然不知道为啥，问题终于解决了

对布局操作，你不用去遍历*Paper_Space, 直接用AcDbObjectId mCurViewportId = acedGetCurViewportObjectId();获得当前ID，然后写其他的就可以了。

dongjx

XDSoft 发表于 2014-9-5 11:58
对布局操作，你不用去遍历*Paper_Space, 直接用AcDbObjectId mCurViewportId = acedGetCurViewportObject ...

AcDbExtents GetBlockTableRecExts(AcDbBlockTableRecord *pBtr)
{
