CAD属性的定义

王小望 · 发表于 2015-7-1 10:00:20

您需要登录才可以下载或查看，没有账号？立即注册

×

在CAD块当中添加属性值，加入改变值的元素就是定义属性。这个概念可能有点陌生，但是我们在cad软件中也是会用到的，下面让小编给大家分享定义属性的详细步骤：

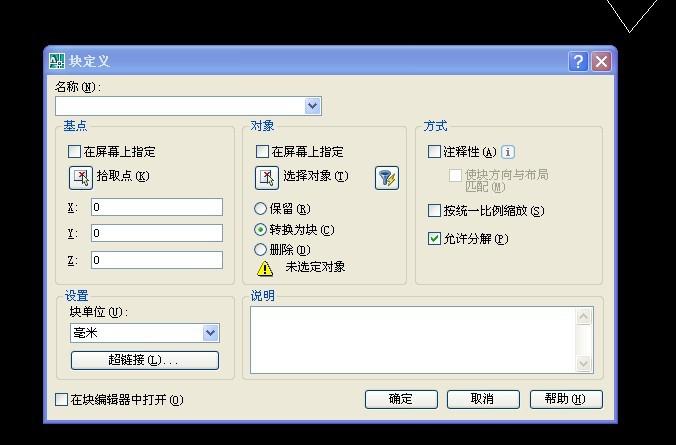

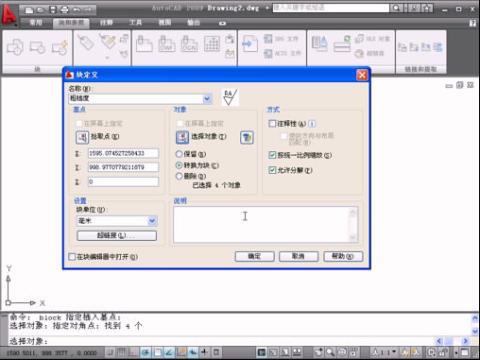

1、首先我们需要选择工具栏中的绘图当中的块，然后点击创建，选中块定义

2、根据提示在名称中输入你要创建的块的名字

3、我们要在基点中选择取舍点，然后在命令栏中输入我们插入基点的坐标或者直接把拾取中心线的交点当作我们需要插入的基点

4、在上个页面中的对象中进行对象选择，选中整个图形，回车

5、在块单位的菜单栏中设置需要的块单位，小编建议大家的是，这个时候最好选择无单位，因为这样会比较方便我们的操作

6、最后再说明栏中输入对块的介绍，然后点击完成
