CAD软件中的设计中心有什么用？怎么使用呢？

浩辰CAD · 发表于 2019-7-8 00:06:13

马上注册，结交更多好友，享用更多功能，让你轻松玩转社区。

您需要登录才可以下载或查看，没有账号？立即注册

×

　　设计中心（DesignCenter）是CAD中的一个非常有用的工具，AutoCAD或浩辰CAD等多种CAD都有，界面类似。设计中心与Windows的资源管理器类似，但不同的是他可以浏览查看图纸的内部数据，如图层、线型、图块、外部参照等内容，可以将位于本地计算机、局域网或因特网上的图纸中的图块、图层、外部参照和用户自定义的图形内容复制并粘贴到当前绘图区中。同时，如果在绘图区打开多个文档，在多文档之间也可以通过简单的拖放操作来实现图形的复制和粘贴。粘贴内容除了包含图形本身外，还包含图层定义、线型、字体等内容，我们可以讲设计中心中浏览到的图层、线型等拖放到当前图中。通过设计中心不同图纸的样资源可得到再利用和共享，提高了图形管理和图形设计的效率。
　　按CTRL+2即可打开设计中心，通常使用浩辰CAD设计中心可以完成如下工作：
　　(1)浏览和查看各种图形（DWG/DXF）图像文件(BMP/JPG/TGA等)，并可显示预览图像及其说明文字。浏览图形和图像文件效果如下图所示：

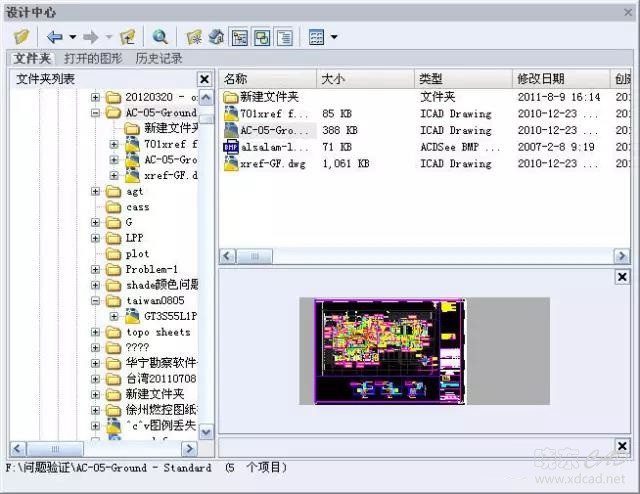

　　(2)展开打开或浏览到图形文件的各种数据，如图层、线型、标注样式、文字样式、图块，可将标注样式、文字样式直接复制粘贴到其他图形中，还可以直接将图块插入到当前图形中。浏览图形中图块数据效果如下图所示。

　　(3)将图形文件(DWG)从控制板拖放到绘图区域中，即可打开图形；而将光栅文件从控制板拖放到绘图区域中，则可查看和附着光栅图像。
　　(4)在本地和网络驱动器上查找图形文件，并可创建指向常用图形、文件夹和Internet地址的快捷方式。

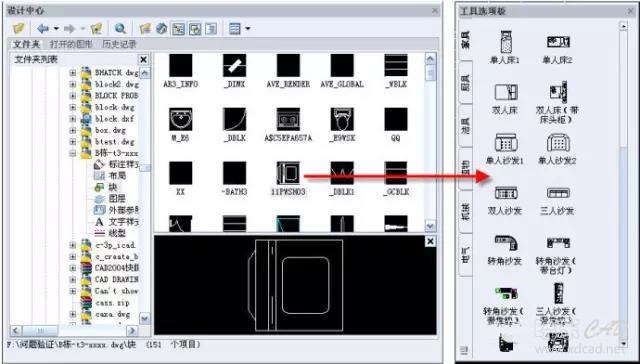

　　(5)可以在设计中心中选择打开或未打开图形中的图块，将这些图块拖动到工具选项板中或右键创建新的工具选项板，如下图所示：
