如何检查窗花图形中的未打通（堵塞）线段？

tinedis · 发表于 2025-12-19 18:14:55

各位大哥大师，由于工作需要，加上本人CAD技术不够高深。导致绘制窗花图形后，总有部分线段没有打通。这样激光就会直接切割过去，图形就不再是一个整体，部分元素会孤立切割掉（原谅我的表达能力，实在不知道如何描述）

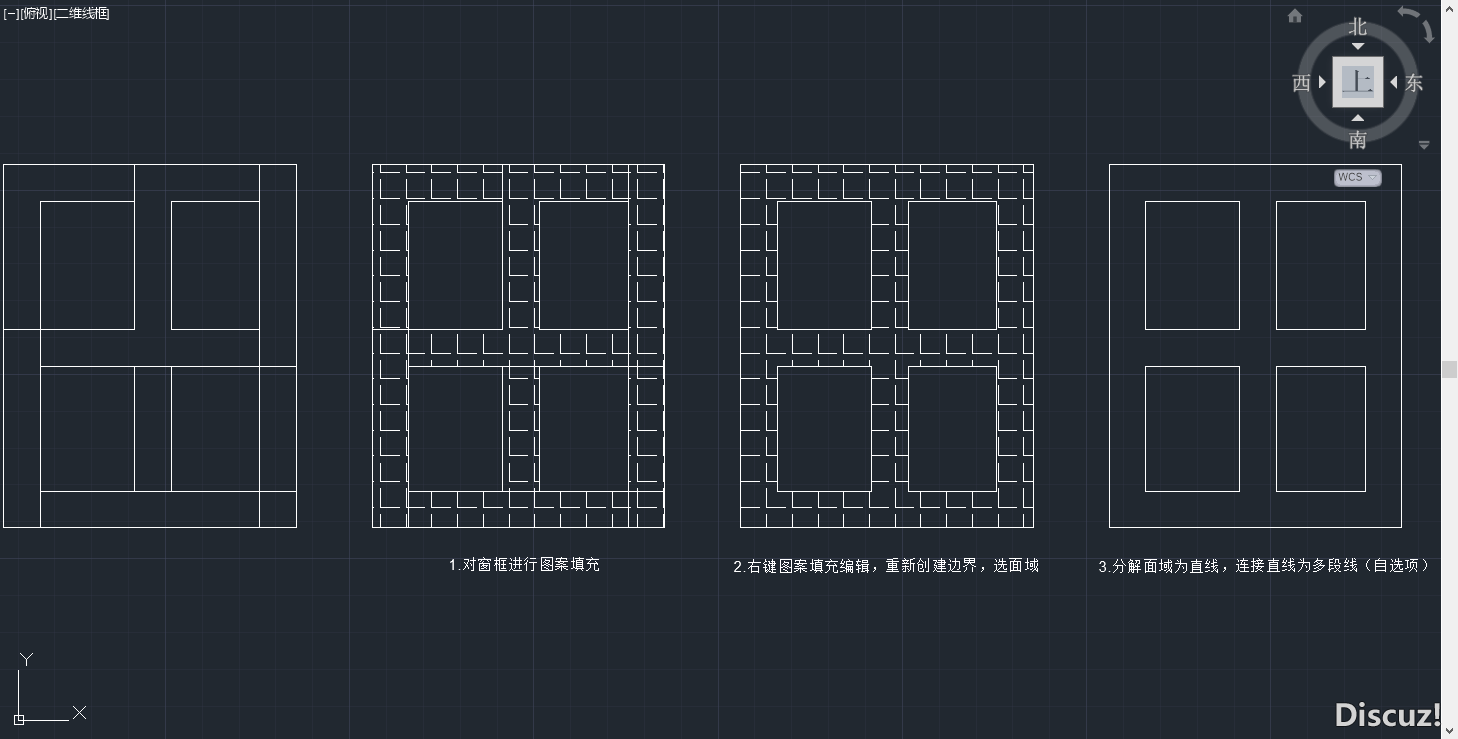

如图片所示，这些靠肉眼检查太难了。想知道有没有什么办法能帮助检查这些未打通线段，就像贪吃蛇似的，只要能在整个图形中完全跑通，没有堵塞。让我自己修也行，它帮我自动修好也行。主要就是有时肉眼是真的不好看出哪些地方堵住了。经常因为这个返工。

谢谢论坛的存在！让我能有机会向大家求助！

tinedis · 发表于 2025-12-19 18:16:27

顶一下帖子！

g372145 · 发表于 2025-12-21 07:39:54

初期不规矩，后期最难……

tinedis · 发表于 2025-12-21 18:24:19

g372145 发表于 2025-12-21 07:39
初期不规矩，后期最难……

那这种图形，如果按照规矩方式绘制，应该采用什么思路啊。自己在这方面很缺少！经常在试错！不断更换思路，现在还是没有一个具体的思路。老板给的图形大多都是这种。

g372145 · 发表于 2025-12-22 07:54:13

线段一定要封闭，利用一些基本功能，多用块……抛砖引玉，一家之言。

King、 · 发表于 2025-12-27 08:35:34

我想到的思路是，面域检查，然后标记

King、 · 发表于 2025-12-27 08:39:06

或者连接成多段线，然后判读多段线是否闭合，然后标记
