菜鸟求教 关于道路标高计算的程序 应该如何写？

st788796

Lispboy 发表于 2013-11-12 01:47
等有时间我用这个 http://bbs.xdcad.net/thread-671566-1-1.html 网格，给你写个全自动的，一次全部生成你 ...

交叉口设计不是那么简单滴!

spp_wall

XDSoft 发表于 2013-11-6 12:08
帮你截了下图，以后发求助帖最好把这样的截图一起发上来，看下就明白了。

我觉得你这个工作更能进一步 ...

问下： 横向、纵向每个交点的高程都是根据所在方向、坡度线性求出来的？

是的  简单点的 就是起点标高  坡度 距离  这三个生成的

复杂的就需要专业的软件

dnbcgrass

通过一定数量特征点(路中线上、路边缘上)的平面坐标和高程组成的三角网，就可用双线性内插出该范围内任一点的高程值，这是交叉路口竖向设计中常用的三角网法的计算方法。

Lispboy

spp_wall 发表于 2013-11-12 09:49
问下： 横向、纵向每个交点的高程都是根据所在方向、坡度线性求出来的？

是的  简单点的 就是起点标 ...

道路网道路长度的部分标注写好了，看看有什么想法再跟贴说下。我的想法就是你只需鼠标框个框，所有的就都出来了。

其他的等时间有了再弄

游客，如果您要查看本帖隐藏内容请回复

spp_wall

Lispboy 发表于 2013-11-12 17:03
道路网道路长度的部分标注写好了，看看有什么想法再跟贴说下。我的想法就是你只需鼠标框个框，所有的就都 ...

不错  挺实用的！ 这样简单的 就可以不用建模去处理{:soso_e113:}

newer

spp_wall 发表于 2013-11-12 20:44
不错  挺实用的！ 这样简单的 就可以不用建模去处理

这个图你专业叫什么？ 图纸比例是多少？ 上面标注的5.0代表500米吗？ 每个格子线都是道路？

spp_wall

newer 发表于 2013-11-12 21:03
这个图你专业叫什么？ 图纸比例是多少？ 上面标注的5.0代表500米吗？ 每个格子线都是道路？

平交竖向设计

一般是以米为单位  5.0代表5米   一个格子是一块水泥板

newer

spp_wall 发表于 2013-11-12 21:11
平交竖向设计

一般是以米为单位  5.0代表5米   一个格子是一块水泥板

出图比例1:1000吗？

Lispboy

spp_wall 发表于 2013-11-12 21:11
平交竖向设计

一般是以米为单位  5.0代表5米   一个格子是一块水泥板

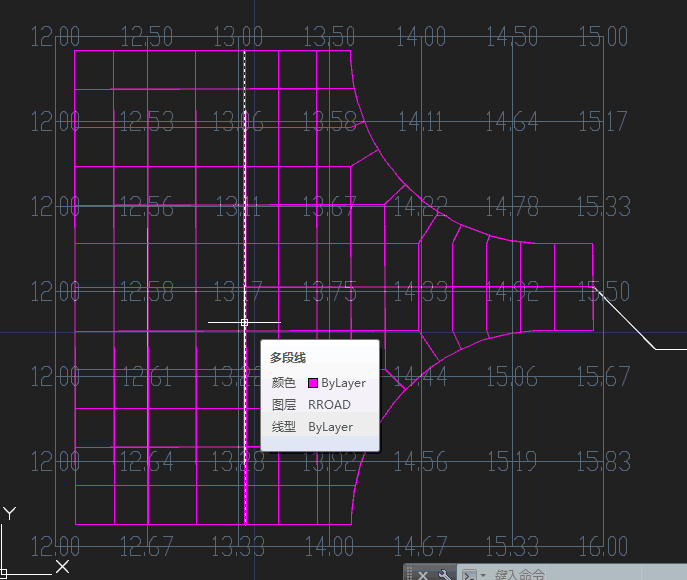

完成了，点击放大看下演示，有需要跟贴, 里面需要的函数今天都更新了，去函数发布里面下载下。
你所要做的就是画好背后的网格就行了。

游客，如果您要查看本帖隐藏内容请回复

spp_wall

Lispboy 发表于 2013-11-13 00:50
完成了，点击放大看下演示，有需要跟贴, 里面需要的函数今天都更新了，去函数发布里面下载下。
你所要做 ...

看图片好像有错误  括号里的长度好像不对

不知道你这个网格的原理是什么 但是这个好像用不到我的专业

因为我们专业的坡度是有可能变化的   不知道你图中的标高是怎么算出来的

Lispboy

spp_wall 发表于 2013-11-13 08:50
看图片好像有错误  括号里的长度好像不对

不知道你这个网格的原理是什么 但是这个好像用不到我的专业  ...

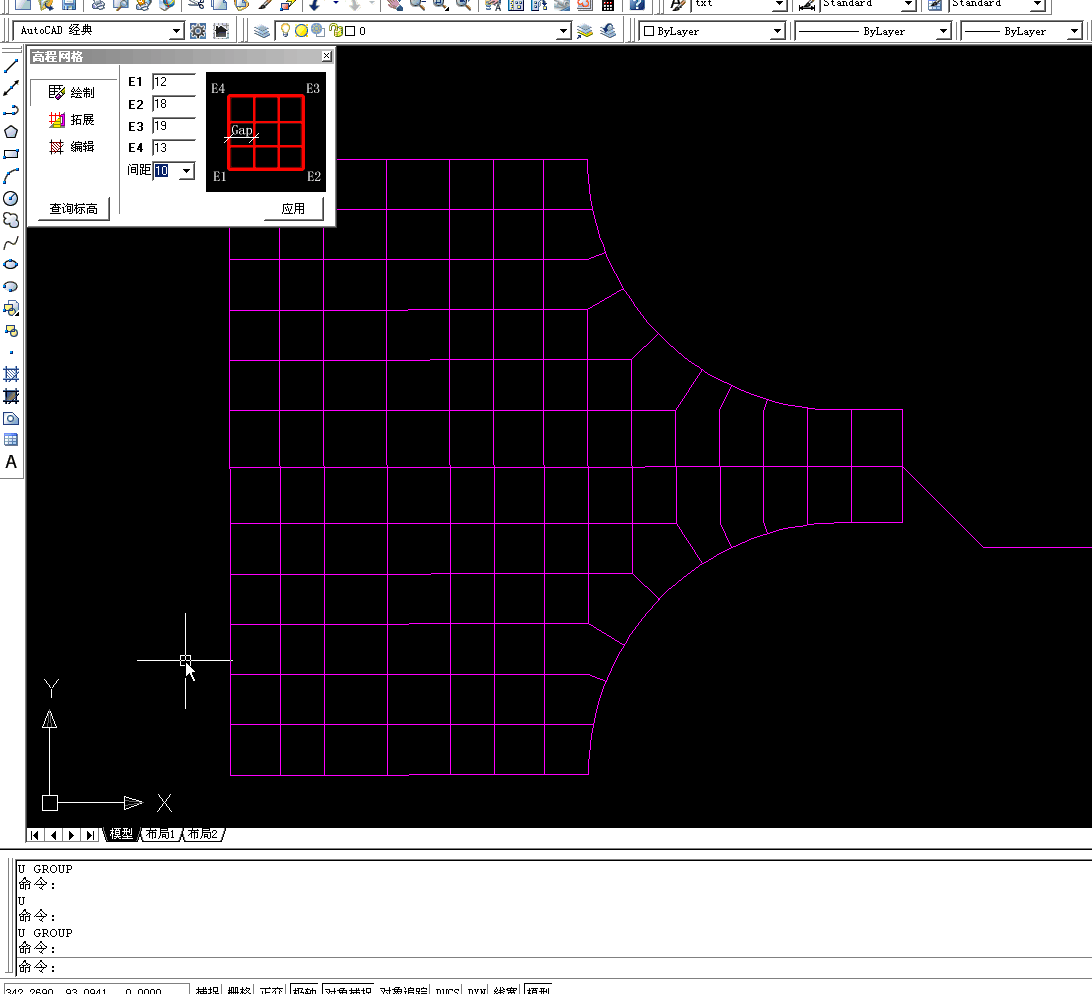

格子是 http://bbs.xdcad.net/thread-671566-1-1.html  这个插件做的，适合各专业，是个双向坡度线性变化的格子，四个角的标高你自己输入（场地），格子可以多个拼在一起。 这样每个格子内的任意点的标高都可以马上计算到。

你的前期就是把线性变化的部分输入四角标高做出来。剩下的一切都是自动了。

回答你的问题：
1、场地四个角的标高你自己输入。
2、括号里面的长度不对有可能，因为图我给缩放了。

spp_wall

Lispboy 发表于 2013-11-13 10:00
格子是 http://bbs.xdcad.net/thread-671566-1-1.html  这个插件做的，适合各专业，是个双向坡度线性变 ...

XDTB_ElevGridMenu  这个命令 用完 出现 错误: *error* 函数中出错参数太多

用的是11.09号的函数

Lispboy

spp_wall 发表于 2013-11-13 11:54
XDTB_ElevGridMenu  这个命令 用完 出现 错误: *error* 函数中出错参数太多

用的是11.09号的函数

函数发布里面的昨天更新的函数都下载了吗？ 昨天有更新。

spp_wall

Lispboy 发表于 2013-11-13 12:42
函数发布里面的昨天更新的函数都下载了吗？ 昨天有更新。

你是说11.9号的不包括这些  要自己加载这些函数？

XDSoft

spp_wall 发表于 2013-11-13 14:52
你是说11.9号的不包括这些  要自己加载这些函数？

等下版本把所有的新函数都放入LISP函数库里面。

看演示，这个程序能给你省大量的时间。
