[曲线] 转换SPLINE圆到普通的圆(弧)

[复制链接]

已领礼包: 51个

财富等级: 招财进宝

发表于 2016-11-10 19:34:38 | 显示全部楼层 |阅读模式
  • 插件名称 : XDTB_SPL2CIR
  • 作  者 : Lispboy
  • 运行环境 :XDRX API 晓东工具箱
  • 发布时间 :2016-11-10
  • 命令名称 :XDTB_SPL2CIR
  • 插件介绍 :转换SPLINE圆到普通的圆(弧)
  • 备  注 : (点击图片可以放大)
(点击图片可以放大)

晓东温馨提示 1、运行环境为 晓东工具箱XDRX API 的插件,请下载最新版本的 晓东工具箱XDRX API开发环境 一键安装
2、在ACAD中如何加载插件,请看 论坛插件使用方法
3、如果您有要求需要定制插件,请到 编程申请 论坛发帖求助

插件详细内容

马上注册,结交更多好友,享用更多功能,让你轻松玩转社区。

您需要 登录 才可以下载或查看,没有帐号?立即注册

x
本帖最后由 newer 于 2017-5-11 19:57 编辑

不少专业软件生成的DWG图圆都是SPLINE表示的,本插件把他们转换成普通的圆(弧)实体。

需要的函数 XD::Curve:IsCircArc 见 http://bbs.xdcad.net/thread-706113-1-1.html

[sell]
  1. (defun c:XDTB_SPL2CIR (/ e e1 e2 i kword ss w)
  2.   (defun _keyword (kword)
  3.     (cond
  4.       ((= kword "T")
  5.         (if (setq w (getreal (xdrx_prompt "\n输入查询精度<" #spline_tol ">:"
  6.                                           t
  7.                              )
  8.                     )
  9.             )
  10.           (setq #spline_tol w)
  11.         )
  12.       )
  13.     )
  14.     (_prompt)
  15.   )
  16.   (defun _prompt ()
  17.     (xdrx_prompt "\n当前设置:精度(" #spline_tol ")")
  18.     t
  19.   )
  20.   (xdrx_begin)
  21.   (if (not #spline_tol)
  22.     (setq #spline_tol 0.01)
  23.   )
  24.   (xdrx_initssget "\n选取要处理的SPLINE圆(弧)(全选-ALL)[精度(T)]<退出>:" "T"
  25.                   "移除不处理的SPLINE[添加(A)]<退出>:" "_keyword" ""
  26.   )
  27.   (_prompt)
  28.   (if (setq ss (xdrx_ssget '((0 . "SPLINE"))))
  29.     (progn
  30.       (setq i 0)
  31.       (mapcar
  32.         '(lambda (x)
  33.            (if (setq e1 (xd::curve:iscircarc x #spline_tol))
  34.              (progn
  35.                (setq i (1+ i)
  36.                      e2 (xdge::entity:make (cadr e1))
  37.                )
  38.                (xdrx_entity_setpropertiesfrom e2 x)
  39.                (xdrx_object_swapid x e2)
  40.                (xdrx_entity_delete e2)
  41.                (xdge::free (cadr e1))
  42.              )
  43.            )
  44.          )
  45.         (xdrx_pickset->ents ss)
  46.       )
  47.       (xdrx_prompt "\n转换了" i "个SPLINE到圆(弧).")
  48.     )
  49.   )
  50.   (xdrx_end)
  51.   (princ)
  52. )

[/sell]
论坛插件加载方法
发帖求助前要善用【论坛搜索】功能,那里可能会有你要找的答案;
如果你在论坛求助问题,并且已经从坛友或者管理的回复中解决了问题,请把帖子标题加上【已解决】;
如何回报帮助你解决问题的坛友,一个好办法就是给对方加【D豆】,加分不会扣除自己的积分,做一个热心并受欢迎的人!

已领礼包: 7828个

财富等级: 富甲天下

发表于 2016-11-11 00:46:58 | 显示全部楼层
啥也不说了,感谢楼主分享哇!
论坛插件加载方法
发帖求助前要善用【论坛搜索】功能,那里可能会有你要找的答案;
如果你在论坛求助问题,并且已经从坛友或者管理的回复中解决了问题,请把帖子标题加上【已解决】;
如何回报帮助你解决问题的坛友,一个好办法就是给对方加【D豆】,加分不会扣除自己的积分,做一个热心并受欢迎的人!
回复 支持 反对

使用道具 举报

已领礼包: 630个

财富等级: 财运亨通

发表于 2016-11-11 08:10:30 | 显示全部楼层
啥也不说了,感谢楼主分享哇!
论坛插件加载方法
发帖求助前要善用【论坛搜索】功能,那里可能会有你要找的答案;
如果你在论坛求助问题,并且已经从坛友或者管理的回复中解决了问题,请把帖子标题加上【已解决】;
如何回报帮助你解决问题的坛友,一个好办法就是给对方加【D豆】,加分不会扣除自己的积分,做一个热心并受欢迎的人!
回复 支持 反对

使用道具 举报

已领礼包: 1757个

财富等级: 堆金积玉

发表于 2016-11-11 08:29:59 | 显示全部楼层
回的人少,我来小顶一下
论坛插件加载方法
发帖求助前要善用【论坛搜索】功能,那里可能会有你要找的答案;
如果你在论坛求助问题,并且已经从坛友或者管理的回复中解决了问题,请把帖子标题加上【已解决】;
如何回报帮助你解决问题的坛友,一个好办法就是给对方加【D豆】,加分不会扣除自己的积分,做一个热心并受欢迎的人!
回复 支持 反对

使用道具 举报

已领礼包: 1304个

财富等级: 财源广进

发表于 2016-11-11 10:26:01 | 显示全部楼层
啥也不说了,感谢楼主分享哇!
论坛插件加载方法
发帖求助前要善用【论坛搜索】功能,那里可能会有你要找的答案;
如果你在论坛求助问题,并且已经从坛友或者管理的回复中解决了问题,请把帖子标题加上【已解决】;
如何回报帮助你解决问题的坛友,一个好办法就是给对方加【D豆】,加分不会扣除自己的积分,做一个热心并受欢迎的人!
回复 支持 反对

使用道具 举报

已领礼包: 630个

财富等级: 财运亨通

发表于 2016-11-25 14:53:59 | 显示全部楼层
啥也不说了,感谢楼主分享哇!
论坛插件加载方法
发帖求助前要善用【论坛搜索】功能,那里可能会有你要找的答案;
如果你在论坛求助问题,并且已经从坛友或者管理的回复中解决了问题,请把帖子标题加上【已解决】;
如何回报帮助你解决问题的坛友,一个好办法就是给对方加【D豆】,加分不会扣除自己的积分,做一个热心并受欢迎的人!
回复 支持 反对

使用道具 举报

已领礼包: 685个

财富等级: 财运亨通

发表于 2017-3-15 11:26:56 | 显示全部楼层
这个功能很多人写过。。。这个强大太多,,支持楼主,辛苦了
论坛插件加载方法
发帖求助前要善用【论坛搜索】功能,那里可能会有你要找的答案;
如果你在论坛求助问题,并且已经从坛友或者管理的回复中解决了问题,请把帖子标题加上【已解决】;
如何回报帮助你解决问题的坛友,一个好办法就是给对方加【D豆】,加分不会扣除自己的积分,做一个热心并受欢迎的人!
回复 支持 反对

使用道具 举报

已领礼包: 65个

财富等级: 招财进宝

发表于 2017-5-11 19:13:53 | 显示全部楼层
这个太需要了,经常要处理这样的样条圆。太感谢楼主了,辛苦了!!!
论坛插件加载方法
发帖求助前要善用【论坛搜索】功能,那里可能会有你要找的答案;
如果你在论坛求助问题,并且已经从坛友或者管理的回复中解决了问题,请把帖子标题加上【已解决】;
如何回报帮助你解决问题的坛友,一个好办法就是给对方加【D豆】,加分不会扣除自己的积分,做一个热心并受欢迎的人!
回复 支持 反对

使用道具 举报

已领礼包: 65个

财富等级: 招财进宝

发表于 2017-5-11 19:30:38 | 显示全部楼层
楼主,我的怎么每次只能转换一个圆。
论坛插件加载方法
发帖求助前要善用【论坛搜索】功能,那里可能会有你要找的答案;
如果你在论坛求助问题,并且已经从坛友或者管理的回复中解决了问题,请把帖子标题加上【已解决】;
如何回报帮助你解决问题的坛友,一个好办法就是给对方加【D豆】,加分不会扣除自己的积分,做一个热心并受欢迎的人!
回复 支持 反对

使用道具 举报

已领礼包: 40个

财富等级: 招财进宝

发表于 2017-5-11 19:59:01 | 显示全部楼层

修改了代码,再拷贝回去试试
论坛插件加载方法
发帖求助前要善用【论坛搜索】功能,那里可能会有你要找的答案;
如果你在论坛求助问题,并且已经从坛友或者管理的回复中解决了问题,请把帖子标题加上【已解决】;
如何回报帮助你解决问题的坛友,一个好办法就是给对方加【D豆】,加分不会扣除自己的积分,做一个热心并受欢迎的人!
回复 支持 反对

使用道具 举报

已领礼包: 65个

财富等级: 招财进宝

发表于 2017-5-11 20:32:10 | 显示全部楼层
感谢楼主,但是还有个问题,我的图纸上有2000多个孔只转换了73个(紫色部分)。
论坛插件加载方法
发帖求助前要善用【论坛搜索】功能,那里可能会有你要找的答案;
如果你在论坛求助问题,并且已经从坛友或者管理的回复中解决了问题,请把帖子标题加上【已解决】;
如何回报帮助你解决问题的坛友,一个好办法就是给对方加【D豆】,加分不会扣除自己的积分,做一个热心并受欢迎的人!
回复 支持 反对

使用道具 举报

已领礼包: 40个

财富等级: 招财进宝

发表于 2017-5-11 20:42:21 | 显示全部楼层

把DWG图压缩传上来吧。
论坛插件加载方法
发帖求助前要善用【论坛搜索】功能,那里可能会有你要找的答案;
如果你在论坛求助问题,并且已经从坛友或者管理的回复中解决了问题,请把帖子标题加上【已解决】;
如何回报帮助你解决问题的坛友,一个好办法就是给对方加【D豆】,加分不会扣除自己的积分,做一个热心并受欢迎的人!
回复 支持 反对

使用道具 举报

已领礼包: 65个

财富等级: 招财进宝

发表于 2017-5-11 20:48:51 | 显示全部楼层
非常感谢楼主,这是我们网片图纸,麻烦楼主测试下程序!!

圆网.rar

473.12 KB, 下载次数: 4, 下载积分: D豆 -1 , 活跃度 1

论坛插件加载方法
发帖求助前要善用【论坛搜索】功能,那里可能会有你要找的答案;
如果你在论坛求助问题,并且已经从坛友或者管理的回复中解决了问题,请把帖子标题加上【已解决】;
如何回报帮助你解决问题的坛友,一个好办法就是给对方加【D豆】,加分不会扣除自己的积分,做一个热心并受欢迎的人!
回复 支持 反对

使用道具 举报

已领礼包: 40个

财富等级: 招财进宝

发表于 2017-5-11 22:46:54 | 显示全部楼层

去这个帖子  http://bbs.xdcad.net/thread-706113-1-1.html ,重新拷贝回函数 xd::curve:iscircarc 函数,加载,然后在用上面的程序。

等新版的晓东通用函数库更新后,就不用加载上面的xd::curve:iscircarc 了。
论坛插件加载方法
发帖求助前要善用【论坛搜索】功能,那里可能会有你要找的答案;
如果你在论坛求助问题,并且已经从坛友或者管理的回复中解决了问题,请把帖子标题加上【已解决】;
如何回报帮助你解决问题的坛友,一个好办法就是给对方加【D豆】,加分不会扣除自己的积分,做一个热心并受欢迎的人!
回复 支持 反对

使用道具 举报

已领礼包: 65个

财富等级: 招财进宝

发表于 2017-5-12 09:34:36 | 显示全部楼层

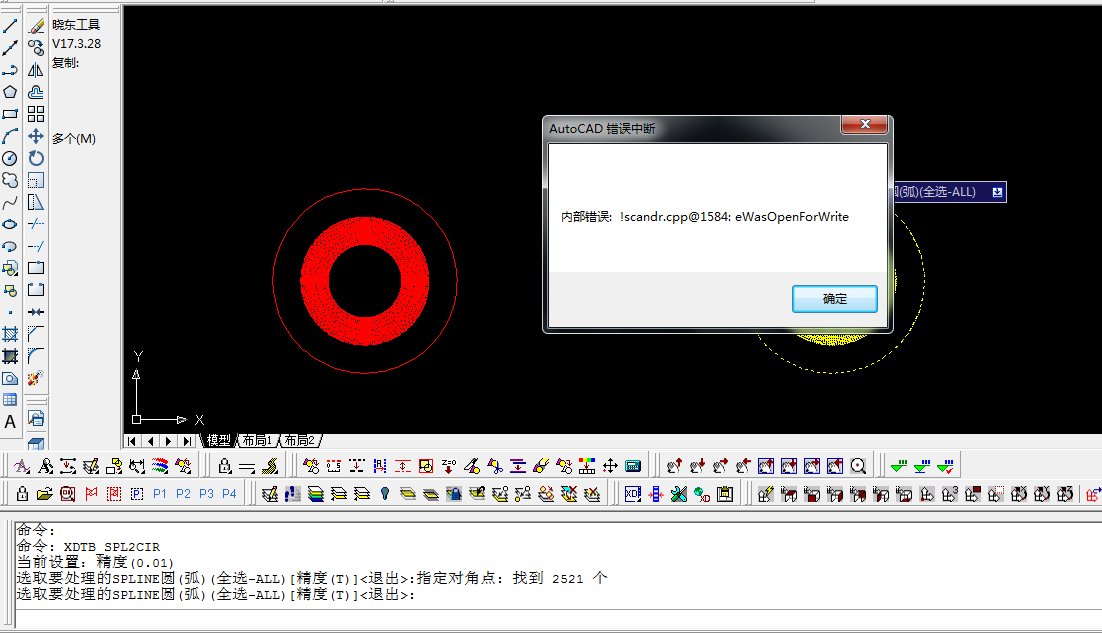

楼主,加载了函数后还是不行,出现错误中断。
