[工具] 春婵建筑模型CAD绘图工具箱

[复制链接]

点击这里给我发消息

已领礼包: 714个

财富等级: 财运亨通

发表于 2018-4-6 11:38:09 | 显示全部楼层 |阅读模式

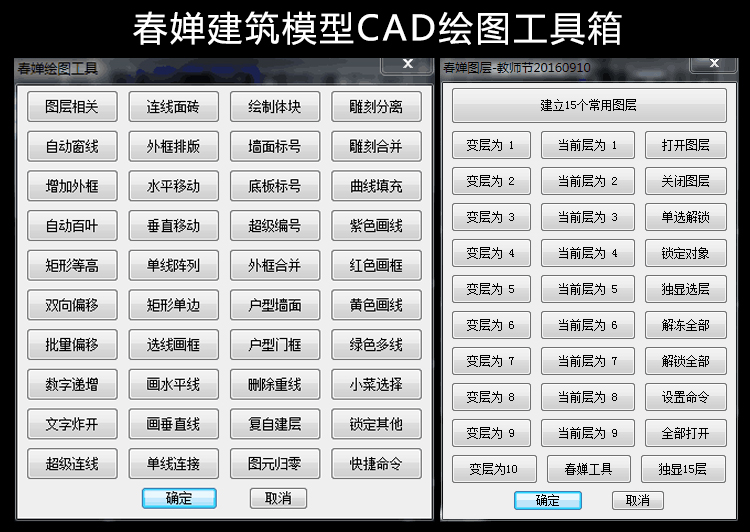

  • 插件名称 : 春婵建筑模型CAD绘图工具箱
  • 作  者 : 钮广春
  • 运行环境 :不限
  • 发布时间 :2018-04-06
  • 命令名称 :nn
  • 插件介绍 :建筑模型绘图插件,纯lisp编写的,适用于多版本的CAD软件
  • 备  注 : (点击图片可以放大)
(点击图片可以放大)

晓东温馨提示 1、运行环境为 晓东工具箱XDRX API 的插件,请下载最新版本的 晓东工具箱XDRX API开发环境 一键安装
2、在ACAD中如何加载插件,请看 论坛插件使用方法
3、如果您有要求需要定制插件,请到 编程申请 论坛发帖求助

插件详细内容

马上注册,结交更多好友,享用更多功能,让你轻松玩转社区。

您需要 登录 才可以下载或查看,没有帐号?立即注册

x
本帖最后由 newer 于 2018-4-6 16:29 编辑

       建筑模型绘图插件,本人从事建筑模型绘图工作10多年,在工作中,经常用到AutoCAD软件,在大量的工作中,我总结出一套快速绘图的工具,纯lisp编写的,适用于多版本的CAD软件,测试CAD2007和CAD2014,测试没有问题,所有快捷命令,全部自己定,再也不用记别人的命令的,所有启动命令自己设置。
      工作当中,图层的使用是最多的,程序代码有单独的图层命令,里面有大量的功能,自动建立图层,锁定图层,打开图层,独显选择图层等等,图层工具的启动命令也可以自己定,工具所有命令都是自己设置,方便实用。


       其中的户型命令,是我觉得是最实际的命令,一个户型画图费用80块,用了命令相当于所有内墙都是自动绘制,自动排版,只需鼠标点击就可以完成,几秒钟所有内墙全部出来,省去大量绘图时间,也加快了自己的赚钱速度,特别是绘制大型综合体的建筑,例如:大型商场的室内模型,室内的内墙,要是一个的一个的画门洞,是不是要好久,用了这个命令,秒速出料,已经自动排好版,按照你的选择顺序,框选就是按照绘图顺序,自己体验吧,还有可以自动画门框,根据选择的门洞,自动绘制门框,再用不用一个个的去调整宽度了。


      自动绘制窗线也是非常实用的工具,用过的都知道,快捷出窗线,窗线排版前期的增加外框,有专门的外框绘制命令,考虑了有凸窗的情况,底部收料位,四周收料位,等等各种情况,还有外框自动排版命令,统称窗线绘制三部曲。
百叶窗的绘制程序就更有说头了,百叶窗绘图简单,做雕刻文件就容易产生大肚子,用这个代码出来的百叶窗,在做雕刻文件时就可以很好的避免这个头疼的问题,百叶的径的宽度,除了常规的几个宽度,还可以自己设置宽度,直接明了。
单击矩形边界拉伸,这个功能一说就明白了,在绘制超高型建筑的时候,有的时候用 s 拉伸就很不方便,料太高了,框不住,不是框多了,就是框少了,通过眼睛看很吃力,有这个命令就很方便了,直接点击单边的矩形边就可以直接拉伸。


      在绘图当中,有的时候图纸的线条的 z 轴点高度不一样,直接导致测量的尺寸不准,画出的墙面就大了,或者小了,“z 轴归零” 这个命令就很好用了,直接把所有线都投影到z 轴为零的平面上,相当于二维平面,这样绘图就不卡,测量的值也是准确的。
画建筑的模型的图纸,我们会用到各种颜色的图层,好的绘图分层习惯对以后的排版做雕刻文件至关重要,前期认真后期就很方便操作,我当时的想法就是在绘图时能不能根据自己的想法去自动变换图层,不用手动去选择,下面这个命令就出生了,自动变换图层命令,例如:我画一条线,功能是刻线,在画线之前,图层自动改变为2#黄色图层,画出的线就是黄色线,图层2#,矩形刻透,rec 之前图层自动变成1#红色图层,画出的矩形自动为1#红色图层(也可以定制自己颜色图层),我相信这个功能更适合大家,相当于无意识的完成了绘图前的分配图层工作。


      相信有好多的抄单绘图人员,给公司和个人绘图时,标号是不可少的步骤,对方直接按照号码拼接楼体就可以,软件自动底板标号,墙面标号,自动画体块,合理配合使用,功能组合应用更广泛,
删除重线功能,最大的功能就是减少雕刻时间,景观绘图用的比较多,景观绘图填充曲线小路时可以用曲线填充的命令,很方便。
最后说一个在雕刻排版时用到的命令,雕刻分离和雕刻合并,相信看到这两个命令就知道他的功能,都排版用到的命令,节约绘图时间。


     春婵建筑模型CAD绘图工具箱,免安装,直接拖到CAD窗口,就可以使用




图片展示局部功能:

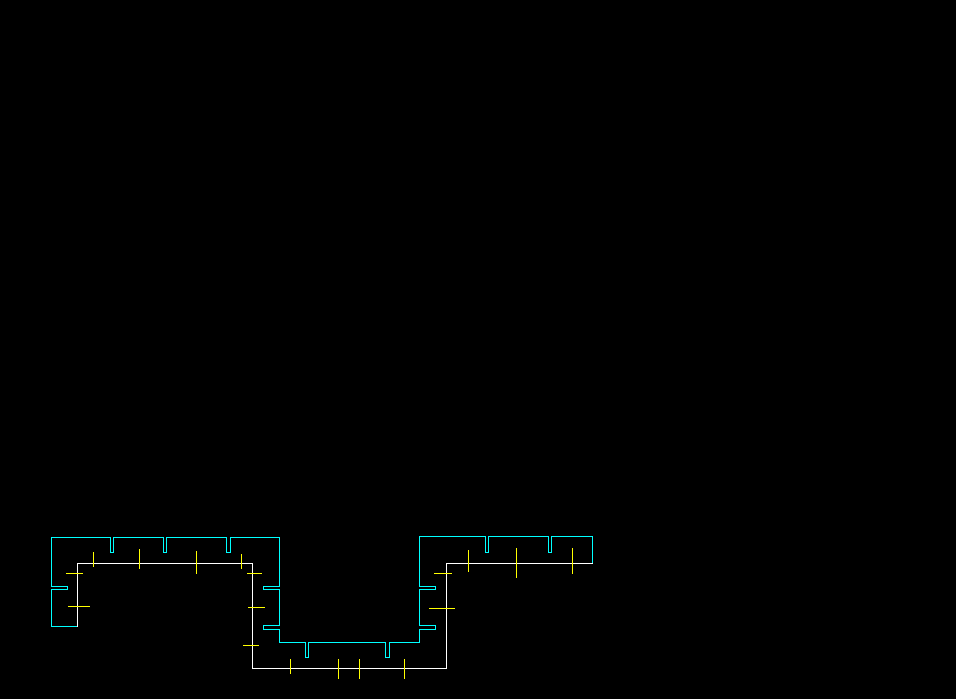

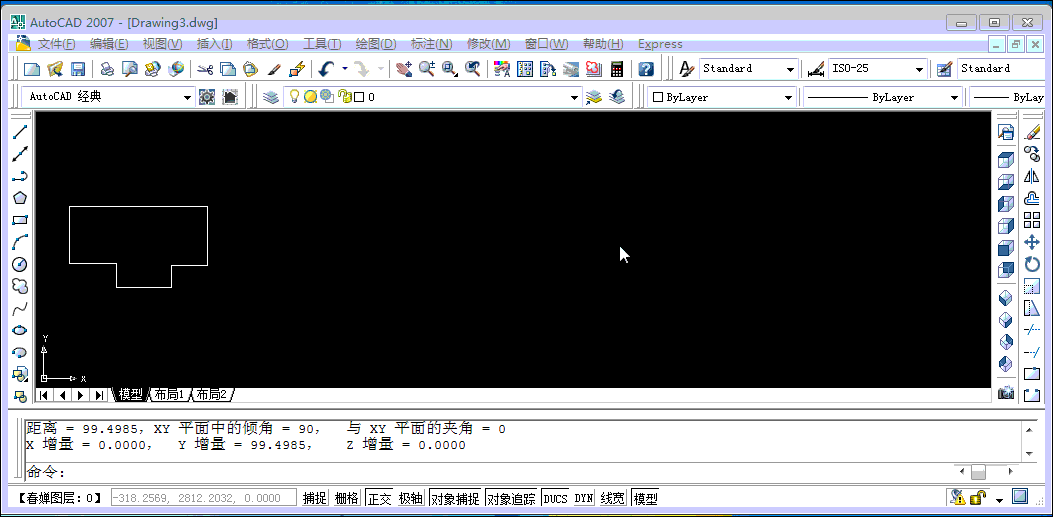

万家灯火第三版.gif 春婵模型绘图工具--自动画体块墙面.gif 春婵工具-画卡条.gif

工具箱下载文件:

请点击此处下载

请先注册会员后在进行下载

已注册会员,请先登录后下载

文件名称:发布文件.zip
下载次数:103  文件大小:116.09 KB  售价:1D豆 [记录]
下载权限: 不限 以上  [免费赚D豆]






评分

参与人数 1威望 +1 D豆 +5 贡献 +1 收起 理由
newer + 1 + 5 + 1 很给力!经验;技术要点;资料分享奖!

查看全部评分

论坛插件加载方法
发帖求助前要善用【论坛搜索】功能,那里可能会有你要找的答案;
如果你在论坛求助问题,并且已经从坛友或者管理的回复中解决了问题,请把帖子标题加上【已解决】;
如何回报帮助你解决问题的坛友,一个好办法就是给对方加【D豆】,加分不会扣除自己的积分,做一个热心并受欢迎的人!

已领礼包: 811个

财富等级: 财运亨通

发表于 2018-4-6 13:56:08 | 显示全部楼层
感谢楼主分享
论坛插件加载方法
发帖求助前要善用【论坛搜索】功能,那里可能会有你要找的答案;
如果你在论坛求助问题,并且已经从坛友或者管理的回复中解决了问题,请把帖子标题加上【已解决】;
如何回报帮助你解决问题的坛友,一个好办法就是给对方加【D豆】,加分不会扣除自己的积分,做一个热心并受欢迎的人!
回复 支持 反对

使用道具 举报

点击这里给我发消息

已领礼包: 1304个

财富等级: 财源广进

发表于 2018-4-7 07:39:24 | 显示全部楼层
感谢楼主分享
论坛插件加载方法
发帖求助前要善用【论坛搜索】功能,那里可能会有你要找的答案;
如果你在论坛求助问题,并且已经从坛友或者管理的回复中解决了问题,请把帖子标题加上【已解决】;
如何回报帮助你解决问题的坛友,一个好办法就是给对方加【D豆】,加分不会扣除自己的积分,做一个热心并受欢迎的人!
回复 支持 反对

使用道具 举报

已领礼包: 3069个

财富等级: 富可敌国

发表于 2018-4-7 10:06:47 | 显示全部楼层
非常感谢楼主分享:春婵建筑模型CAD绘图工具箱
论坛插件加载方法
发帖求助前要善用【论坛搜索】功能,那里可能会有你要找的答案;
如果你在论坛求助问题,并且已经从坛友或者管理的回复中解决了问题,请把帖子标题加上【已解决】;
如何回报帮助你解决问题的坛友,一个好办法就是给对方加【D豆】,加分不会扣除自己的积分,做一个热心并受欢迎的人!
回复 支持 反对

使用道具 举报

已领礼包: 35个

财富等级: 招财进宝

发表于 2018-4-8 15:41:53 | 显示全部楼层
申请码:438459271 要收费吗?

点评

ngc
129436835 简单的注册用法,你用的是万家灯火吧!这个核心的源码我已经发到论坛里面了 所有的点按照顺时针方向排序 http://bbs.xdcad.net/forum.php?mod=viewthread&tid=715335&fromuid=469229 (出处: 晓东CAD  详情 回复 发表于 2018-4-10 08:45
论坛插件加载方法
发帖求助前要善用【论坛搜索】功能,那里可能会有你要找的答案;
如果你在论坛求助问题,并且已经从坛友或者管理的回复中解决了问题,请把帖子标题加上【已解决】;
如何回报帮助你解决问题的坛友,一个好办法就是给对方加【D豆】,加分不会扣除自己的积分,做一个热心并受欢迎的人!
回复 支持 反对

使用道具 举报

点击这里给我发消息

已领礼包: 714个

财富等级: 财运亨通

 楼主| 发表于 2018-4-10 08:45:07 | 显示全部楼层
cbwt8116 发表于 2018-4-8 15:41
申请码:438459271 要收费吗?

129436835
简单的注册用法,你用的是万家灯火吧!这个核心的源码我已经发到论坛里面了

所有的点按照顺时针方向排序
http://bbs.xdcad.net/forum.php?m ... &fromuid=469229
(出处: 晓东CAD家园-论坛)


论坛插件加载方法
发帖求助前要善用【论坛搜索】功能,那里可能会有你要找的答案;
如果你在论坛求助问题,并且已经从坛友或者管理的回复中解决了问题,请把帖子标题加上【已解决】;
如何回报帮助你解决问题的坛友,一个好办法就是给对方加【D豆】,加分不会扣除自己的积分,做一个热心并受欢迎的人!
回复 支持 反对

使用道具 举报

发表于 2018-5-9 14:36:37 | 显示全部楼层
怎么下载的?不知道好不好按装

点评

ngc
非常方便,直接拖人CAD窗口,就可以了  详情 回复 发表于 2018-5-9 15:57
论坛插件加载方法
发帖求助前要善用【论坛搜索】功能,那里可能会有你要找的答案;
如果你在论坛求助问题,并且已经从坛友或者管理的回复中解决了问题,请把帖子标题加上【已解决】;
如何回报帮助你解决问题的坛友,一个好办法就是给对方加【D豆】,加分不会扣除自己的积分,做一个热心并受欢迎的人!
回复 支持 反对

使用道具 举报

已领礼包: 470个

财富等级: 日进斗金

发表于 2018-5-9 14:47:03 来自手机 | 显示全部楼层
好好好,谢谢分享
论坛插件加载方法
发帖求助前要善用【论坛搜索】功能,那里可能会有你要找的答案;
如果你在论坛求助问题,并且已经从坛友或者管理的回复中解决了问题,请把帖子标题加上【已解决】;
如何回报帮助你解决问题的坛友,一个好办法就是给对方加【D豆】,加分不会扣除自己的积分,做一个热心并受欢迎的人!
回复 支持 反对

使用道具 举报

点击这里给我发消息

已领礼包: 714个

财富等级: 财运亨通

 楼主| 发表于 2018-5-9 15:57:06 | 显示全部楼层
lilongshuan 发表于 2018-5-9 14:36
怎么下载的?不知道好不好按装

非常方便,直接拖人CAD窗口,就可以了

论坛插件加载方法
发帖求助前要善用【论坛搜索】功能,那里可能会有你要找的答案;
如果你在论坛求助问题,并且已经从坛友或者管理的回复中解决了问题,请把帖子标题加上【已解决】;
如何回报帮助你解决问题的坛友,一个好办法就是给对方加【D豆】,加分不会扣除自己的积分,做一个热心并受欢迎的人!
回复 支持 反对

使用道具 举报

已领礼包: 3个

财富等级: 恭喜发财

发表于 2018-7-17 14:01:02 | 显示全部楼层
可惜我是装修设计的,跟建筑沾不上边啊!遗憾
论坛插件加载方法
发帖求助前要善用【论坛搜索】功能,那里可能会有你要找的答案;
如果你在论坛求助问题,并且已经从坛友或者管理的回复中解决了问题,请把帖子标题加上【已解决】;
如何回报帮助你解决问题的坛友,一个好办法就是给对方加【D豆】,加分不会扣除自己的积分,做一个热心并受欢迎的人!
回复 支持 反对

使用道具 举报

发表于 2018-7-17 18:23:43 | 显示全部楼层
还要注册的???

点评

ngc
简单的注册方法,不注册大部分功能都可以使用,很早之前做的注册,就没有去除了,新的代码,有人已经收费了,我就只能加注册了,毕竟不能阻止别人挣钱,你可以发申请码给我,我给你注册码  详情 回复 发表于 2018-7-19 10:35
论坛插件加载方法
发帖求助前要善用【论坛搜索】功能,那里可能会有你要找的答案;
如果你在论坛求助问题,并且已经从坛友或者管理的回复中解决了问题,请把帖子标题加上【已解决】;
如何回报帮助你解决问题的坛友,一个好办法就是给对方加【D豆】,加分不会扣除自己的积分,做一个热心并受欢迎的人!
回复 支持 反对

使用道具 举报

点击这里给我发消息

已领礼包: 714个

财富等级: 财运亨通

 楼主| 发表于 2018-7-19 10:35:15 | 显示全部楼层

简单的注册方法,不注册大部分功能都可以使用,很早之前做的注册,就没有去除了,新的代码,有人已经收费了,我就只能加注册了,毕竟不能阻止别人挣钱,你可以发申请码给我,我给你注册码
论坛插件加载方法
发帖求助前要善用【论坛搜索】功能,那里可能会有你要找的答案;
如果你在论坛求助问题,并且已经从坛友或者管理的回复中解决了问题,请把帖子标题加上【已解决】;
如何回报帮助你解决问题的坛友,一个好办法就是给对方加【D豆】,加分不会扣除自己的积分,做一个热心并受欢迎的人!
回复 支持 反对

使用道具 举报

已领礼包: 3个

财富等级: 恭喜发财

发表于 2019-5-27 19:28:54 | 显示全部楼层
好好很好,谢谢分享
