[多段线] 统计图中封闭和未封闭多段线并标色

[复制链接]

已领礼包: 40个

财富等级: 招财进宝

发表于 2016-12-11 16:19:27 | 显示全部楼层 |阅读模式
  • 插件名称 : 封闭检测
  • 作  者 : newer
  • 运行环境 :XDRX API 晓东工具箱
  • 发布时间 :2016-12-11
  • 命令名称 :XDTB_PLINECHK
  • 插件介绍 :统计图中封闭和未封闭多段线并标色
  • 备  注 : (点击图片可以放大)
(点击图片可以放大)

晓东温馨提示 1、运行环境为 晓东工具箱XDRX API 的插件,请下载最新版本的 晓东工具箱XDRX API开发环境 一键安装
2、在ACAD中如何加载插件,请看 论坛插件使用方法
3、如果您有要求需要定制插件,请到 编程申请 论坛发帖求助

插件详细内容

马上注册,结交更多好友,享用更多功能,让你轻松玩转社区。

您需要 登录 才可以下载或查看,没有帐号?立即注册

x
本帖最后由 LoveArx 于 2016-12-11 23:28 编辑

[sell]
(defun c:xdtb_plinechk (/ #area #closeAreal #minareal #ncloseAreal ents fz i
                          key lst1 lst2 n ss x
                       )
  (defun _prompt ()
    (xdrx_prompt "\n当前设置: 绘制宽度(" #tongji_close_pline_wid
                 " ) 面积阈值(" #tongji_close_pline_minarea ")"
    )
  )
  (defun _keyword (key)
    (cond
      ((= key "BE")
        (if (setq fz (getreal (xdrx_prompt "\n绘制宽度<"
                                           #tongji_close_pline_wid ">:" t
                              )
                     )
            )
          (setq #tongji_close_pline_wid fz)
        )

      )
      ((= key "FZ")
        (if (setq fz (getreal (xdrx_prompt "\n最小面积阈值<"
                                           #tongji_close_pline_minarea ">:"
                                           t
                              )
                     )
            )
          (setq #tongji_close_pline_minarea fz)
        )
      )
    )
    (_prompt)
  )
  (defun _caiji1 (ents)
    (setq i 0)
    (xdrx_statusbar_begin "采集中" (length ents))
    (mapcar
      '(lambda (x)
         (xdrx_statusbar_setpos (setq i (1+ i)))
         (xdrx_getpropertyvalue x "area")
         (cond
           ((< #area #tongji_close_pline_minarea)
             (setq #minareal (cons (list #area x) #minareal))
             (xdrx_setpropertyvalue x "color" 6 "constantwidth"
                                    #tongji_close_pline_wid
             )
           )
           ((xdrx_getpropertyvalue x "isclosed")
             (setq #closeAreal (cons (list #area x) #closeareal))
             (xdrx_setpropertyvalue x "color" 1 "constantwidth"
                                    #tongji_close_pline_wid
             )
           )
           (t
             (setq #ncloseAreal (cons (list #area x) #ncloseareal))
             (xdrx_setpropertyvalue x "color" 2 "constantwidth"
                                    #tongji_close_pline_wid
             )
           )
         )
       )
      ents
    )
    (xdrx_statusbar_end)
    (list #closeAreal #ncloseAreal #minareal)
  )
  (xdrx_begin)
  (if (not #tongji_close_pline_wid)
    (setq #tongji_close_pline_wid 1.0)
  )
  (if (not #tongji_close_pline_minarea)
    (setq #tongji_close_pline_minarea 10.0)
  )
  (_prompt)
  (xdrx_initssget "\n选取要统计的多段线[绘制宽度(BE)/面积阈值(FZ)]<退出>:"
                  "BE FZ" "" "_keyword"
  )
  (if (setq ss (xdrx_ssget '((0 . "*POLYLINE"))))
    (progn
      (setq ents (xdrx_pickset->ents ss)
            lst1 (_caiji1 ents)
            lst2 (mapcar
                   'length
                   lst1
                 )
      )
      (xdrx_prompt "\n采集到多段线共" (length ents) ".其中:")
      (if (setq n (car lst2))
        (xdrx_prompt "\n 封闭多段线" n ". 红色")
      )
      (if (setq n (cadr lst2))
        (xdrx_prompt "\n 未封闭多段线" n ". 黄色")
      )
      (if (setq n (caddr lst2))
        (xdrx_prompt "\n 面积低于阈值多段线" n ". 品红色")
      )
    )
  )  (xdrx_end)
  (princ)
)

[/sell]
论坛插件加载方法
发帖求助前要善用【论坛搜索】功能,那里可能会有你要找的答案;
如果你在论坛求助问题,并且已经从坛友或者管理的回复中解决了问题,请把帖子标题加上【已解决】;
如何回报帮助你解决问题的坛友,一个好办法就是给对方加【D豆】,加分不会扣除自己的积分,做一个热心并受欢迎的人!
发表于 2016-12-11 16:56:10 | 显示全部楼层
论坛插件加载方法
发帖求助前要善用【论坛搜索】功能,那里可能会有你要找的答案;
如果你在论坛求助问题,并且已经从坛友或者管理的回复中解决了问题,请把帖子标题加上【已解决】;
如何回报帮助你解决问题的坛友,一个好办法就是给对方加【D豆】,加分不会扣除自己的积分,做一个热心并受欢迎的人!
回复

使用道具 举报

已领礼包: 3个

财富等级: 恭喜发财

发表于 2016-12-11 21:54:23 来自手机 | 显示全部楼层
什么都要购买
论坛插件加载方法
发帖求助前要善用【论坛搜索】功能,那里可能会有你要找的答案;
如果你在论坛求助问题,并且已经从坛友或者管理的回复中解决了问题,请把帖子标题加上【已解决】;
如何回报帮助你解决问题的坛友,一个好办法就是给对方加【D豆】,加分不会扣除自己的积分,做一个热心并受欢迎的人!
回复 支持 反对

使用道具 举报

已领礼包: 862个

财富等级: 财运亨通

发表于 2016-12-11 22:33:41 | 显示全部楼层
确实是难得好帖啊,顶先
论坛插件加载方法
发帖求助前要善用【论坛搜索】功能,那里可能会有你要找的答案;
如果你在论坛求助问题,并且已经从坛友或者管理的回复中解决了问题,请把帖子标题加上【已解决】;
如何回报帮助你解决问题的坛友,一个好办法就是给对方加【D豆】,加分不会扣除自己的积分,做一个热心并受欢迎的人!
回复 支持 反对

使用道具 举报

已领礼包: 862个

财富等级: 财运亨通

发表于 2016-12-11 23:15:23 | 显示全部楼层
确实是难得好帖啊,顶先
论坛插件加载方法
发帖求助前要善用【论坛搜索】功能,那里可能会有你要找的答案;
如果你在论坛求助问题,并且已经从坛友或者管理的回复中解决了问题,请把帖子标题加上【已解决】;
如何回报帮助你解决问题的坛友,一个好办法就是给对方加【D豆】,加分不会扣除自己的积分,做一个热心并受欢迎的人!
回复 支持 反对

使用道具 举报

已领礼包: 6207个

财富等级: 富甲天下

发表于 2016-12-12 00:19:37 | 显示全部楼层
谢谢提供,下载玩玩了!!!!辛苦了
论坛插件加载方法
发帖求助前要善用【论坛搜索】功能,那里可能会有你要找的答案;
如果你在论坛求助问题,并且已经从坛友或者管理的回复中解决了问题,请把帖子标题加上【已解决】;
如何回报帮助你解决问题的坛友,一个好办法就是给对方加【D豆】,加分不会扣除自己的积分,做一个热心并受欢迎的人!
回复 支持 反对

使用道具 举报

已领礼包: 108个

财富等级: 日进斗金

发表于 2016-12-12 09:08:43 | 显示全部楼层

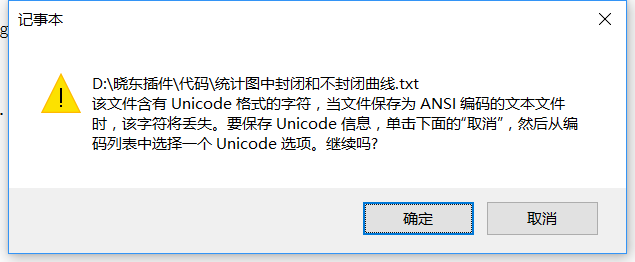

想请教楼主一下,为什么这个代码我拷贝了放进记事本保存成了Unicode,然后CAD读入的时候会出现“; 错误: 读入的 (八进制) 字符不正确: 0”
